6713

厂牌: POMONA ELECTRONICS
产品描述: Snap-On,Threaded 500MHz 75Ω 咬接,螺纹 镍 Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,通孔安装 23.6mm(长度)
供应商型号: 6713
供应商: Master
标准整包数: 5
POMONA ELECTRONICS 同轴连接器(RF) - 适配器 6713

6713概述


    产品简介

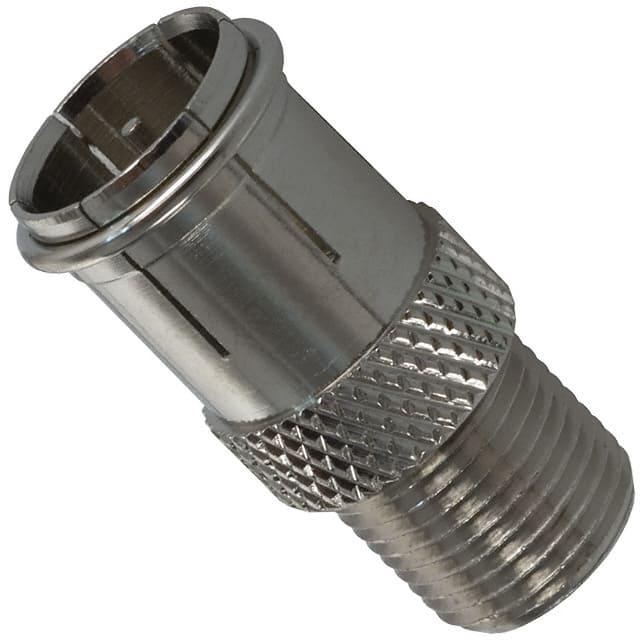

    Model 6713 推拉式插孔插座适配器(F/M)
    Model 6713 是一款专门为 F 型连接器设计的推拉式插孔插座适配器。它能够方便快捷地连接带有 F 型公头的电缆到母头 F 连接器上,从而广泛应用于测试和制造环境中。这款适配器具备出色的耐用性和可靠性,适用于多种需要频繁连接和断开的场景。

    技术参数


    - 阻抗: 75 欧姆
    - 频率范围: 0 至 500 兆赫
    - 电压驻波比 (VSWR): 最大值为 1.5
    - 接触电阻: 最大值为 3 毫欧姆
    - 最大电压: 500 V
    - 绝缘电阻: 最小值为 5,000 兆欧
    - 插入次数: 500 次
    - 工作温度: -40°C 至 +65°C

    产品特点和优势


    Model 6713 推拉式插孔插座适配器具有以下显著特点:
    - 快速便捷连接: 支持快速插拔操作,使测试和制造过程更加高效。
    - 高精度制造: 由黄铜精密加工而成,而非压铸,确保了长期的耐用性和一致性。
    - 多材料组合: 连接器主体采用镀镍黄铜,中心触点也采用相同材料,而绝缘体部分则使用聚苯乙烯(F型)和聚对苯二甲酸丁二醇酯(M型),确保了优异的电性能和机械稳定性。
    - 高可靠性和长寿命: 该适配器可以承受高达 500 次的插拔操作,能够在极端温度范围内稳定工作。

    应用案例和使用建议


    应用场景: Model 6713 适配器在测试和制造环境中尤为适用。例如,在无线通信设备的测试过程中,工程师可以使用该适配器轻松地连接和断开测试电缆,提高测试效率和准确性。
    使用建议:
    - 在高频率应用场合中,确保电缆与适配器之间的连接紧密无误,避免信号损失。
    - 避免在极端环境下使用适配器,特别是在温度超过额定范围的情况下。
    - 定期检查和维护适配器,以确保其性能和可靠性。

    兼容性和支持


    Model 6713 适配器与其他标准 F 型连接器兼容,可直接连接不同型号的 F 型电缆和设备。此外,制造商提供全面的技术支持,包括电话技术支持(美国:800-241-2060;欧洲:31-(0) 40 2675 150)和在线技术支持服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    - 问题: 如何处理因接触不良导致的信号干扰?
    - 解决方案: 确保电缆与适配器之间的连接紧密无误,重新连接并检查是否有松动。
    - 问题: 适配器在使用过程中出现接触电阻增加的情况。
    - 解决方案: 定期清洁适配器的接触面,使用适当的清洁剂进行清洗,确保接触点的清洁度。
    - 问题: 适配器在高湿度环境下使用时出现问题。
    - 解决方案: 在潮湿环境中使用时,注意密封保护,防止水分进入影响适配器的性能。

    总结和推荐


    Model 6713 推拉式插孔插座适配器以其卓越的性能和可靠性在测试和制造环境中表现出色。它的快速插拔设计、高精度制造以及多材料组合使得它成为一种理想的选择。我们强烈推荐此产品用于需要频繁连接和断开电缆的场合,尤其在无线通信设备测试等领域。通过使用本适配器,用户可以提高测试效率和设备的稳定性,确保整个系统运行顺畅。

6713参数

参数
中心触头镀层
类型 Snap-On,Threaded
阻抗 75Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 500MHz
紧固类型 咬接,螺纹
长*宽*高 23.6mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6713厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

6713数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴连接器(RF) - 适配器 POMONA ELECTRONICS 6713 6713数据手册
