首页  >  产品百科  >  3781-36-1

3781-36-1

产品分类: 其他工具
厂牌: POMONA ELECTRONICS

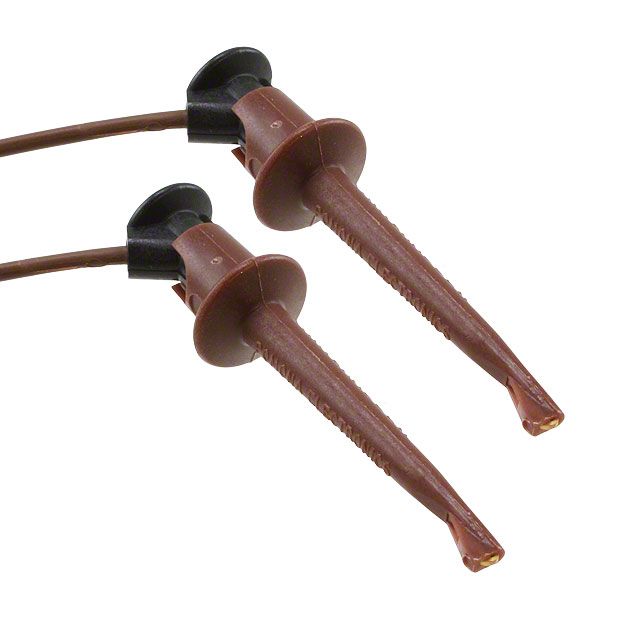

产品描述: Minigrabber Test Clip Patch Cord
供应商型号: 501-2442-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 其他工具 3781-36-1

3781-36-1概述


    产品简介


    型号:Model 3781 & 5523 Kit
    产品类型:Minigrabber® 测试夹具补电线套件
    主要功能:提供临时跳线连接,适用于连接测试终端和引脚
    应用领域:电子测试与维修、实验室测量、设备调试等领域

    技术参数


    - 尺寸:所有尺寸以英寸和毫米为单位(in,mm)
    - 材料:
    - 接触部分:铍铜
    - 弹簧:不锈钢
    - 表面处理:接触部分镀金
    - 绝缘部分:玻璃纤维增强尼龙,颜色匹配电线颜色
    - 导线:20AWG PVC绝缘
    - 额定值:
    - 工作温度:+102°C(+216°F)最大
    - 电压:手持测试最大30VAC/60VDC;控制环境下免手持测试最大300WVDC
    - 电流:5安培
    - 订购信息:
    - 型号 3781-XX-:XX表示长度(英寸),表示颜色
    - 0:黑色
    - 2:红色
    - 1:棕色
    - 3:橙色
    - 4:黄色
    - 5:绿色
    - 6:蓝色
    - 7:紫色
    - 8:灰色
    - 9:白色
    - 示例:订购 3781-60-2 表示60英寸长,颜色为红色
    - 型号 5523 Kit:包含10个不同颜色的3781-24型号产品

    产品特点和优势


    - 便于携带:提供便携式跳线连接,方便进行临时连接操作。
    - 优良接触性:采用镀金铍铜接触材料,保证了优秀的导电性和耐腐蚀性。
    - 多样化选择:提供多种颜色选项,便于在多条导线中快速识别。
    - 广泛适用:适用于手持测试和控制环境下的高电压测试。

    应用案例和使用建议


    应用案例:
    - 用于设备调试:例如,在计算机硬件测试时,使用此测试夹具进行临时接线,可以快速检测设备状态。
    - 在复杂电路中进行分段测试:在大型设备中进行部分线路测试时,这种临时跳线可以帮助减少干扰和错误。
    使用建议:
    - 确保插头与插座之间的良好接触,避免虚接导致的测量误差。
    - 使用时需注意保护绝缘部分,防止外部物理损坏影响使用寿命。

    兼容性和支持


    - 兼容性:适用于各种标准测试终端和引脚,如测试仪器、设备端口等。
    - 支持信息:
    - 销售电话:800-490-2361
    - 传真:888-403-3360
    - 技术支持:800-241-2060
    - 更多图纸和资料可访问官方网站:www.pomonaelectronics.com

    常见问题与解决方案


    1. 问题:如何选择合适的颜色?
    - 解决方案:根据所需颜色对应编号订购,如需红色导线则订购“3781-XX-2”。
    2. 问题:产品能否用于高压环境?
    - 解决方案:适用于300WVDC的手持测试,但建议在高压环境下使用前咨询专业人员。

    总结和推荐


    综合评估:
    - 主要优点:
    - 高品质材料确保了耐用性和可靠性。
    - 多样化颜色选择简化了识别和管理。
    - 便于临时连接,非常适合调试和测试任务。

    推荐:
    - 推荐使用:对于需要频繁进行电子测试和维修工作的技术人员来说,该产品提供了极大的便利性,非常值得推荐使用。

3781-36-1参数

参数
长*宽*高 914.4mm(长度)
零件状态 在售
包装方式 散装

3781-36-1厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3781-36-1数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 3781-36-1 3781-36-1数据手册

3781-36-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
