5940

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Banana Plug to Banana Plug M-M
供应商型号: 501-1474-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 其他工具 5940

5940概述

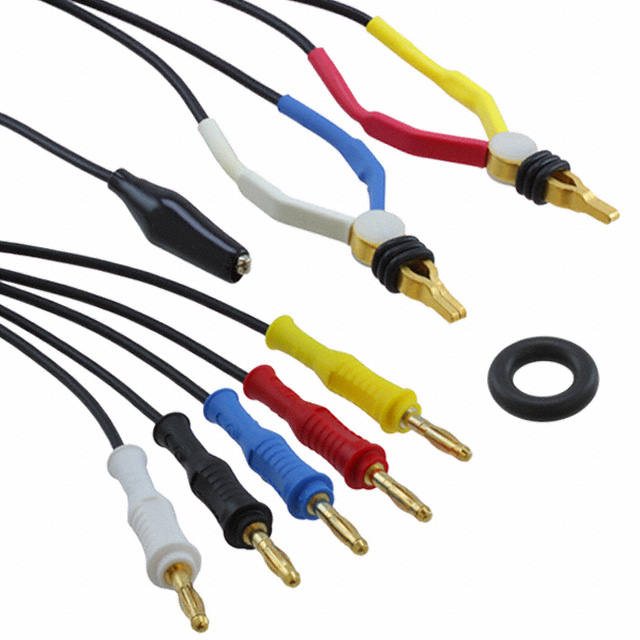

    高质量电子元器件技术手册解析:Kelvin Clip Cable Assembly(型号5940)

    1. 产品简介


    Kelvin Clip Cable Assembly是一种特别设计用于电阻测量的电缆组件,尤其适用于电阻值低于1欧姆的场合。这种电缆组件与Fluke和Keithley四线测试仪器兼容,广泛应用于科学研究、工业生产和电子设备制造等领域。它的独特之处在于能够有效减少测试引线中的IR损耗,从而避免在高精度数字多用表(DMM)上的测量误差。

    2. 技术参数


    - 尺寸:所有尺寸单位均为英寸。默认公差为:.xx=±.02" (.51mm),.xxx=±.005" (.127mm)。
    - 额定电压:适用于控制电压环境下的手持使用,最大交流电压为45Vrms。对于CE认证,手提式使用的最高电压限制为33Vrms/45Vdc。
    - 电流:最大额定电流为5安培。
    - 工作温度:最高工作温度为+122°F(+50°C)。
    - 材料:香蕉插头采用镀金铍铜材料,具有低接触电阻。

    3. 产品特点和优势


    - 精度高:利用四线测量方法和Kelvin Clip技术,显著降低测试引线导致的IR损耗,提高测量精度。
    - 兼容性强:与主流的四线测试仪器如Fluke和Keithley兼容,适用范围广。
    - 易操作:香蕉插头和鳄鱼夹均采用色彩编码,方便识别和操作。
    - 安全防护:额外的香蕉插头和鳄鱼夹连接到同轴电缆的屏蔽层,增强电磁干扰屏蔽保护。

    4. 应用案例和使用建议


    - 应用案例:在精密电子测量中,特别是在实验室环境中,用于测量低阻抗电路的电阻值。
    - 使用建议:确保在使用过程中电压不超过规定的安全范围,特别是CE认证的使用要求。避免在高温环境下长时间使用,以延长产品寿命。

    5. 兼容性和支持


    - 兼容性:与Fluke和Keithley等品牌的四线测试仪器兼容。
    - 支持:Pomona公司提供全方位的技术支持服务,如有疑问可拨打技术支持电话800-241-2060。

    6. 常见问题与解决方案


    - Q: 使用时电压超限怎么办?
    - A: 遵循手册规定的工作电压范围,确保测试环境符合安全标准。如果需要更高电压的测量,考虑使用其他专用设备。
    - Q: 如何检查连接是否牢固?
    - A: 定期检查各接点是否松动或氧化,使用适当的清洁剂进行维护,确保连接可靠。

    7. 总结和推荐


    Kelvin Clip Cable Assembly(型号5940)是一款专为低阻抗测量设计的高品质电缆组件,具备优异的测量精度和安全性。其广泛的应用范围和便捷的操作方式使其成为科研和工业生产中的理想选择。强烈推荐在需要精确电阻测量的场合下使用此产品。

5940参数

参数
长*宽*高 660.4mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

5940厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5940数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 5940 5940数据手册

5940封装设计

查看详情并下载
Symbol
Footprint
3D Model
