首页  >  产品百科  >  3782-36-2

3782-36-2

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Pomona 测试线和连接器套件, 内含minigrabber ® 测试夹
供应商型号: 2218239
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 3782-36-2

3782-36-2概述


    产品简介

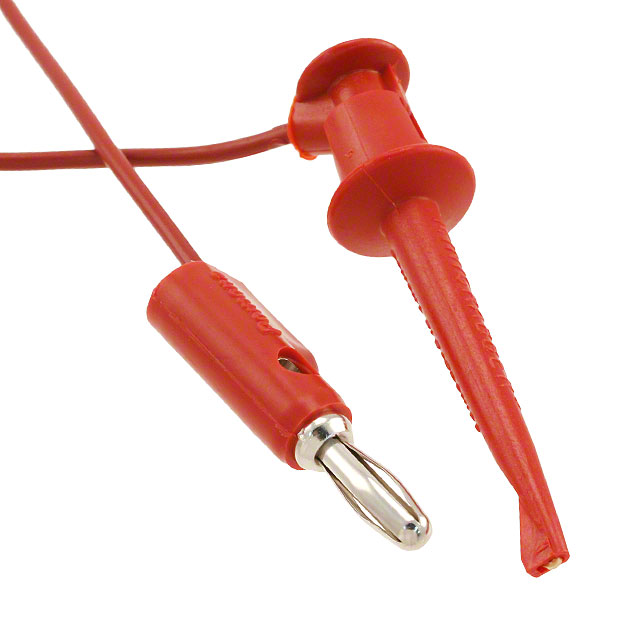

    Model 3782 Minigrabber® 测试夹具
    Model 3782 Minigrabber® 测试夹具是一种专为电子测试而设计的高性能连接器。该产品主要用于将标准香蕉插头(Banana Jack)转换为MiniGrabber输出,以便于进行手握测试或挂起测试。该产品广泛应用于实验室测试、维修服务以及各种电子设备的研发测试过程中。

    技术参数


    - 连接器材料
    - 接触部分: Beryllium Copper(铍铜)
    - 弹簧部分: Stainless Steel(不锈钢)
    - 接触部分镀层: Gold Plated(镀金)
    - 绝缘材料: 玻璃填充尼龙,颜色匹配线材颜色
    - 第二端材料
    - 弹簧部分: Beryllium Copper(铍铜)
    - 插头体: Brass(黄铜)
    - 插头体镀层: 镍镀层
    - 绝缘材料: 聚丙烯模具到插头体和线材,颜色匹配线材颜色
    - 额定值
    - 最大工作温度: +55°C(+131°F)
    - 最大操作电压:
    - 手持测试: 30VAC/60VDC
    - 控制电压环境下的免手持测试: 300WVDC
    - 连续电流: 5安培
    - 线材规格
    - 规格: 20 AWG
    - 缠绕结构: 41 x 36 t.c.
    - 绝缘材料: PVC(聚氯乙烯),外径2.21mm(0.087英寸)

    产品特点和优势


    Model 3782 Minigrabber® 测试夹具具有以下显著特点和优势:
    1. 多功能性: 可以垂直和交叉堆叠,灵活适用于多种测试场景。
    2. 材料优良: 采用Beryllium Copper和Stainless Steel制成,确保高可靠性和耐久性。
    3. 高精度连接: Gold Plated接触部分提供良好的导电性和稳定性。
    4. 安全性能: 具有较高的电压和电流承载能力,适用于不同环境的测试需求。

    应用案例和使用建议


    应用案例:
    - 在实验室中进行手握测试或挂起测试。
    - 在电子设备的研发和维护过程中作为标准工具。
    使用建议:
    - 确保所有连接部位正确安装,避免接触不良导致测试结果不准确。
    - 在高温环境下使用时,注意保护连接部位,避免过热。
    - 定期检查和更换磨损的线材,确保长期使用效果。

    兼容性和支持


    - 兼容性: Model 3782可以与Model 1581或其他任何标准香蕉插头兼容。
    - 技术支持: 提供全天候技术支持,客户可以通过technicalsupport@pomonatest.com联系技术支持团队。

    常见问题与解决方案


    - 问题1: 连接器在高压测试下失效。
    - 解决方案: 检查连接器是否损坏或松动,重新安装后确认是否正常工作。

    - 问题2: 测试时电压读数不稳定。
    - 解决方案: 确保测试夹具安装正确且接触良好,如有必要可尝试更换连接器。

    总结和推荐


    Model 3782 Minigrabber® 测试夹具以其卓越的性能、优良的材质和丰富的功能在市场上表现出色。它不仅提供了高可靠性、稳定性和安全性,还具备良好的兼容性和用户友好的操作体验。因此,强烈推荐给需要高效、精确测试解决方案的专业人士和研发机构。

3782-36-2参数

参数
长*宽*高 914.4mm(长度)
零件状态 在售
包装方式 散装

3782-36-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3782-36-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 3782-36-2 3782-36-2数据手册

3782-36-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
