首页  >  产品百科  >  4945-K-36

4945-K-36

产品分类: 计算机线缆
厂牌: POMONA ELECTRONICS
产品描述: PVC 0.914m BNC to 2(Pin Receptacle) M-PIN/PIN
供应商型号: 501-1600-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 计算机线缆 4945-K-36

4945-K-36概述

    电子元器件产品技术手册

    产品简介

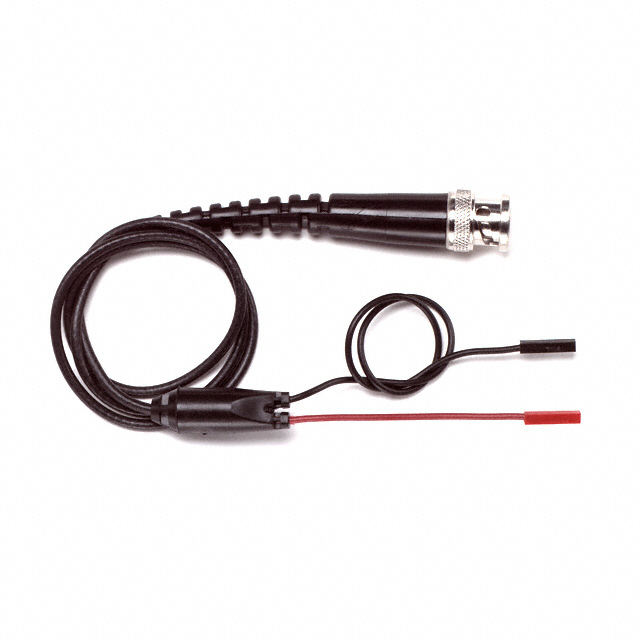

    Model 4945是一款BNC(Male)连接器,配备了直接嵌入电缆的模具增强型拉力强度结构。该产品适用于需要高可靠性连接的应用场景,如测试和测量设备、通信系统等。其独特的设计使得安装和使用更为便捷,同时确保了电气性能的稳定性和可靠性。

    技术参数


    - 尺寸: 所有尺寸单位为英寸和毫米。所有规格均依据最新修订版本,可能未经通知而更改。
    - 材质:
    - BNC: 针身材料为黄铜镀镍,中心针材料为黄铜镀金。
    - 应力释放及成型分线:PVC材料,颜色为黑色。
    - 接收器: 长柄材料为磷青铜,外壳材料为聚丙烯,颜色为一黑一红。
    - 额定电压:
    - 手持测试: 最大交流30V/直流60V。
    - 控制电压环境下免手持测试: 最大交流500V。
    - 工作温度: 最大工作温度为50°C(+122°F)。
    - 长度选项: 标准长度有18英寸(45.72厘米)、24英寸(60.96厘米)、36英寸(91.44厘米)、48英寸(121.92厘米)和60英寸(152.40厘米)。其他长度可根据需求报价定制。

    产品特点和优势


    - 高强度连接: BNC连接器和分线部分通过模具直接固定在电缆上,提高了拉力强度。
    - 多功能夹子: 所有的鳄鱼夹可以张开至0.187英寸(4.75毫米),方便在不同类型的导体上使用。
    - 电气性能优化: BNC采用了PTFE介电材料和金镀层中心接触,保证了卓越的电气性能。
    - 直观接线方式: 电路图显示黑色鳄鱼夹连接到BNC外壳,红色鳄鱼夹连接到BNC中心触点,便于快速准确的接线。

    应用案例和使用建议


    Model 4945非常适合用于实验室测试设备、通信系统的信号传输以及教育机构的教学实验。在实际使用中,应确保连接可靠,避免过度弯曲电缆造成损坏。根据不同的测试需求,选择合适的电缆长度进行连接,以达到最佳效果。

    兼容性和支持


    Model 4945与大多数标准BNC接口的设备兼容。制造商提供了详尽的技术支持,客户可以通过销售热线或技术支持热线获取帮助。此外,官方网站上还有更多相关的技术文档和资料可供下载。

    常见问题与解决方案


    - 问题: 连接不稳定。
    - 解决办法: 确保连接器和设备接口清洁,且安装稳固。如有必要,重新拔插连接器,确认连接良好。
    - 问题: 信号质量差。
    - 解决办法: 检查电缆是否有破损或折痕,确保连接正确。如果问题依旧,考虑更换新的电缆。

    总结和推荐


    Model 4945凭借其坚固的设计、优良的电气性能和广泛的适用范围,在多个应用领域表现出色。对于需要高可靠性和稳定性的应用场景,这款产品是理想的选择。强烈推荐在各类专业测试和通信设备中使用Model 4945。

4945-K-36参数

参数
长*宽*高 914.4mm(长度)
零件状态 在售
包装方式 散装

4945-K-36厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4945-K-36数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 计算机线缆 POMONA ELECTRONICS 4945-K-36 4945-K-36数据手册

4945-K-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.8732 ¥ 324.1464
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 324.14
