5909A

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 501-2226-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 其他工具 5909A

5909A概述


    产品简介

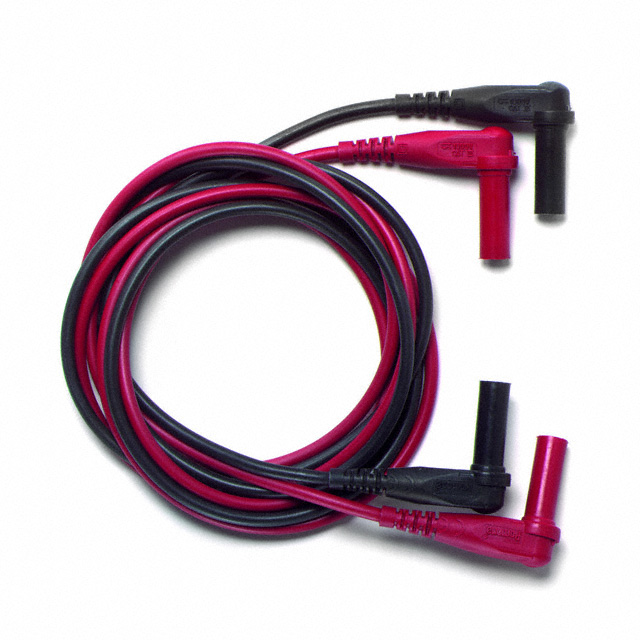

    Model 5907A、5908A和5909A是Pomona公司生产的柔性数字万用表(DMM)测试线套装,配备套管式香蕉插头。这些测试线设计用于与配置了4毫米套管安全插孔的数字万用表完美接口。产品适用于多种电子设备测量场景,如手持式或台式数字万用表,以及特殊角度接入的应用场合。

    技术参数


    - 外形尺寸:所有尺寸单位为英寸。除非另有标注,所有公差值为±.02英寸(0.51毫米),小数点后三位为±.005英寸(0.127毫米)。
    - 适用标准:符合IEC 1010-2-031标准,适用于III类、P2级别的设备。
    - 操作温度范围:-4°F至+131°F(-20°C至+55°C)。
    - 最大操作电压:1,000伏特交流/直流。
    - 最大电流:10安培。
    - 标准长度:48英寸(121.9厘米)。
    - 电线规格:18号美国线规,硅胶绝缘,外径0.144英寸。

    产品特点和优势


    1. 多功能接口:柔性测试线套件可适配多种Pomona品牌的测试探针、鳄鱼夹和叉形接线端子,提供高度的灵活性。
    2. 长久耐用:插头和外壳直接模制成电缆的一体化设计,内部导线双压接以确保长时间连接稳定。
    3. 高弹性和耐热性:采用高股线硅胶绝缘电线,具备优异的柔韧性和高温抵抗能力。
    4. 优良接触性能:多叶片香蕉插头弹簧由铍铜制成并镀镍,延长使用寿命,减少接触电阻。

    应用案例和使用建议


    应用场景:
    - 搭配手持式或台式数字万用表进行日常电路检测。
    - 特殊角度接入的应用,例如难以到达的狭窄空间。
    使用建议:
    - 在高温环境下使用时,注意保护测试线以防止过热损坏。
    - 定期检查连接点是否松动,保持良好的接触状态。

    兼容性和支持


    这些测试线套装与各种品牌的数字万用表兼容。若需定制长度或其他技术支持,请联系技术支持部门获取帮助。

    常见问题与解决方案


    1. 测试线为何容易断开?
    - 解决方法:检查连接处是否有损坏,尝试重新插拔或更换新的测试线。
    2. 操作过程中测试线发热严重?
    - 解决方法:停止使用,让测试线冷却后再试;避免长时间大电流负载情况。

    总结和推荐


    综上所述,Model 5907A、5908A及5909A柔性数字万用表测试线套装以其出色的电气特性、持久的耐用性和广泛的适用性,成为专业测量场景的理想选择。鉴于其卓越的产品品质和全面的技术支持,我们强烈推荐这些测试线套件给需要进行精确电路测量的专业人士。

5909A参数

参数
零件状态 在售
包装方式 散装

5909A厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5909A数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 5909A 5909A数据手册

5909A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.4936 ¥ 194.7032
25+ $ 21.9569 ¥ 181.9678
库存: 44
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 194.7
