5534

产品分类: ESD保护
厂牌: POMONA ELECTRONICS
产品描述: Pomona 防静电接地线, 香蕉插头连接
供应商型号: 501-1817-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS ESD保护 5534

5534概述


    产品简介

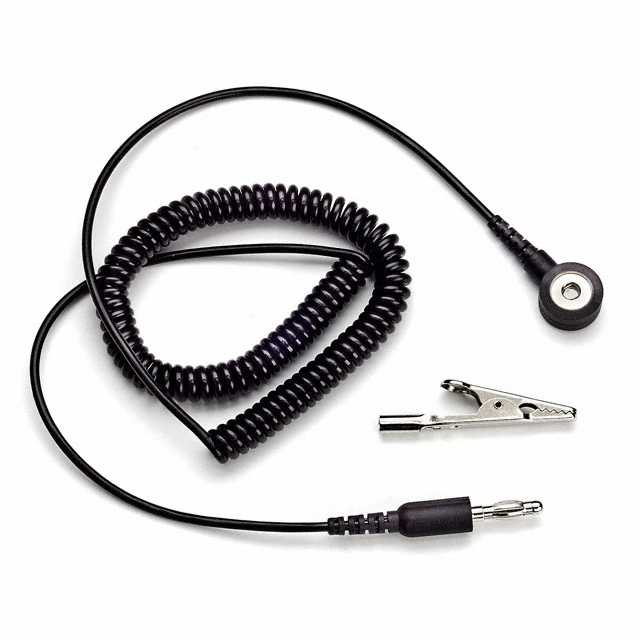

    Model 5534 静电控制接地线是一款专为静电敏感环境下使用的电子元件。它主要用于电子制造、实验室研究及精密仪器装配等领域,确保操作人员和设备的安全。此型号具有可扩展长度,适用于多种场合的连接需求。

    技术参数


    - 总长度: 72.00 英寸(1828.80 毫米)
    - 材料组成:
    - 连接端: 1号端 — 标准香蕉插头,弹簧材料采用铍铜合金 QP2.0,插头主体为87-75% 黄铜合金,表面镀镍处理,公差±0.02 英寸(0.51 毫米)。
    - 绝缘材料: 聚氯乙烯(PVC),颜色为黑色,带有聚氨酯护套,外径2.25毫米。
    - 另一端: 1/8英寸快速接头,材质为黄铜,表面镀镍处理。
    - 电阻: 内置1兆欧姆(±10%)碳膜电阻,功率消耗1/4瓦特。
    - 温度范围: 最高工作温度+50℃(+122℉)。

    产品特点和优势


    - 高可靠性: 使用了耐久性强的铍铜合金作为弹簧材料,确保长期稳定性能。
    - 安全可靠: 内置电阻能够有效减少电流通过,防止静电积聚对设备和人体造成伤害。
    - 便于安装和使用: 标准香蕉插头及快速接头设计,易于连接不同类型的设备,提高工作效率。

    应用案例和使用建议


    Model 5534 静电控制接地线特别适合用于需要控制静电环境下的电子组装生产线,例如PCB板焊接站或实验室内的精密测量仪器。建议在使用过程中保持接头的清洁和干燥,避免因污染物影响连接稳定性。此外,在高温环境下使用时,应密切监控温度,避免超出最高工作温度限制。

    兼容性和支持


    该产品可以与市面上常见的各类电子设备兼容,无论是手动工具还是自动化生产线,均可使用Model 5534来实现有效的静电防护。制造商提供全面的技术支持,如有任何疑问或技术支持需求,可以通过技术邮箱(technicalsupport@pomonatest.com)联系。

    常见问题与解决方案


    - Q: 接头连接不稳定怎么办?
    - A: 清洁并干燥接头部位,必要时更换新的接头以确保良好接触。
    - Q: 如何检查电阻值是否正常?
    - A: 使用万用表测量电阻两端的阻值,若偏差超过±10%,则可能需要更换新的静电控制接地线。

    总结和推荐


    Model 5534 静电控制接地线以其优良的设计、可靠的性能以及广泛的应用范围,成为了静电敏感环境下不可或缺的安全防护工具。其内置电阻的设计显著提高了安全性,而坚固耐用的材料选择则保证了长久使用寿命。综上所述,强烈推荐在静电控制相关领域选用这款产品。

5534参数

参数
零件状态 在售
包装方式 散装

5534厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5534数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS ESD保护 POMONA ELECTRONICS 5534 5534数据手册
