5748

产品分类: 连接器套件
厂牌: POMONA ELECTRONICS
产品描述: Pomona RF连接器套件, Maxi 通用适配器套件, 内含(41) 适配器、BNC 插座
供应商型号: 1684205
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 连接器套件 5748

5748概述


    产品简介

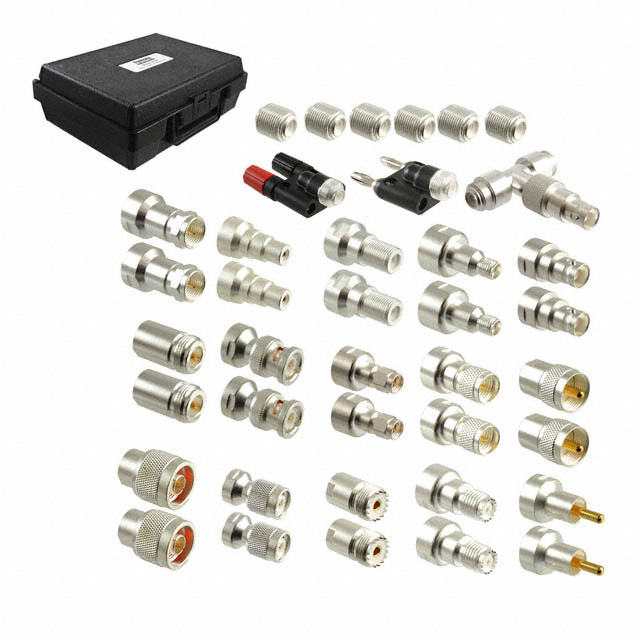

    型号5748 - Maxi通用适配器套件
    型号5748是一款Maxi通用适配器套件,可以为用户提供多种连接器组合,例如N型到BNC或BNC到双香蕉插头。该套件允许用户自行创建所需的连接器组合,并通过耦合螺母将适配器的两端连接在一起。所有连接器都采用镀金中心触点和镀银外壳,确保了长期使用的稳定性和可靠性。
    该产品主要应用于电子测试和测量领域,适用于实验室、研发机构以及工业自动化设备等需要高频信号传输的场合。

    技术参数


    - 工作温度:-67°F 至 +302°F(-55°C 至 +150°C)
    - 标称阻抗:50Ω(部分型号为75Ω)
    - 电压驻波比 (VSWR):
    - 项目1至9:1.2:1(直流-1GHz)
    - 项目12至15:1.2:1(直流-300 MHz)
    - 频率范围:
    - 项目1至9:直流-1GHz
    - 项目12至15:直流-500 MHz
    - 项目16至19:直流-300 MHz
    - 项目20:50 MHz至3 GHz
    - 连接器材料:
    - N型:5734(镀金黄铜中心触点、聚四氟乙烯绝缘体、镀银黄铜外壳)
    - BNC型:5735(镀金磷青铜中心触点、聚四氟乙烯绝缘体、镀银黄铜外壳)
    - 其他连接器也遵循类似的材料配置
    - 尺寸和公差:所有尺寸以英寸为单位,公差根据型号不同而异,具体参见手册。

    产品特点和优势


    - 灵活性强:用户可以根据自己的需求选择不同的连接器组合。
    - 材料耐用:镀金中心触点和镀银外壳确保了良好的电性能和长时间使用下的稳定性。
    - 兼容性广泛:支持多种常见的RF和视频连接器标准,如N型、BNC型、TNC型、SMA型、UHF型、Mini UHF型、RCA型、F型等。
    - 可靠性高:在广泛的温度范围内工作稳定,保证在恶劣环境下依然可靠。

    应用案例和使用建议


    应用案例:
    - 在通信设备中用于测试和调试高频信号。
    - 在科研实验中作为多功能适配器,便于各种仪器仪表之间的连接。
    - 在音频设备中用于连接不同类型的音频信号接口。
    使用建议:
    - 根据实际应用需求选择合适的连接器组合。
    - 使用过程中应注意保持接头的清洁,避免灰尘和湿气进入影响信号传输质量。
    - 定期检查连接器是否有磨损或损坏迹象,及时更换以确保设备正常运行。

    兼容性和支持


    - 兼容性:该套件能够与Pomona公司的其他电子元件和测试设备无缝对接,确保了整体系统的稳定性和兼容性。
    - 技术支持:Pomona公司提供专业的技术支持服务,包括故障排查、安装指导和技术咨询,用户可以通过电话(800-490-2361)或电子邮件(technicalsupport@pomonatest.com)联系技术团队获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查所有连接器是否正确安装,确保没有松动;清洁接触面以去除氧化物和污垢。 |
    | 接口接触不良 | 更换已损坏或老化的连接器;检查电缆是否有破损,必要时更换新电缆。 |
    | 高温下信号衰减严重 | 确保适配器处于规定的温度范围内工作;如需在高温环境下使用,请考虑采取额外的散热措施。 |

    总结和推荐


    型号5748 Maxi通用适配器套件凭借其高度的灵活性、可靠的电性能和广泛的兼容性,在电子测试和测量领域表现出色。其独特的功能和设计使得它在多个行业中都有广泛的应用前景。对于需要多种连接器组合的用户而言,这是一个非常实用且值得推荐的产品。
    如果您正在寻找一个既灵活又可靠的适配器套件来满足您的多样化连接需求,型号5748 Maxi通用适配器套件无疑是一个值得选择的优质选项。

5748参数

参数
零件状态 在售

5748厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5748数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 连接器套件 POMONA ELECTRONICS 5748 5748数据手册

5748封装设计

查看详情并下载
Symbol
Footprint
3D Model
