4282

厂牌: POMONA ELECTRONICS
产品描述: Threaded 12.4GHz 螺纹 金 Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,贴片安装,通孔安装 17.27mm(长度)*7.87mm(高度)
供应商型号: 501-2270-ND
供应商: Digi-Key
标准整包数: 1

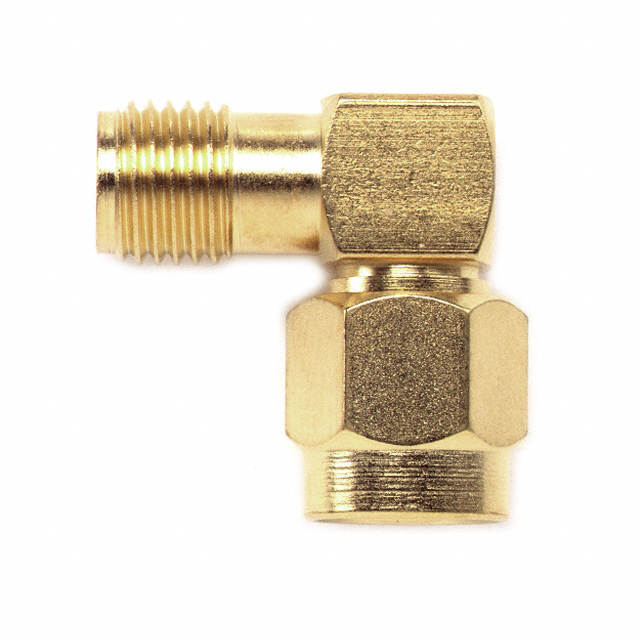

POMONA ELECTRONICS 同轴连接器(RF) - 适配器 4282

4282概述

    电子元器件产品技术手册:适配器,SMA,公头转母头,直角

    产品简介


    本产品为一款适用于高频应用的SMA(SubMiniature Version A)接口适配器。其主要用于连接具有不同SMA接口类型的设备,包括但不限于通信设备、测试仪器、雷达系统及医疗设备等。其设计目的在于提供一个可靠的高频信号传输路径,确保设备间的连接既稳固又不失真。

    技术参数


    - 尺寸:所有尺寸单位为英寸和毫米
    - 材料:
    - 机身和耦合螺母:镀金铍铜
    - 公头中心导体:镀金黄铜
    - 母头中心导体:镀金铍铜
    - 绝缘体:特氟龙
    - 额定值:
    - 工作温度范围:-65°C 至 +165°C
    - 额定工作电压:1000 VRMS, 60 Hz(海平面)
    - 绝缘电阻:最小值5000兆欧
    - 频率范围:0-12.4GHz
    - 订购信息:型号4282

    产品特点和优势


    - 高性能:采用镀金铍铜和特氟龙材料,保证在宽泛的工作温度范围内仍能保持高可靠性和良好的信号完整性。
    - 兼容性:支持SMA公头到SMA母头的转换,且带有直角设计,适用于多种应用场景。
    - 稳定性:在极端环境下(如低温和高温)仍能保持稳定的性能表现,特别适合于军事、航天等高要求的应用场合。

    应用案例和使用建议


    - 应用案例:此适配器广泛应用于雷达系统、卫星通信、无线基站以及测试测量仪器等场景。例如,在雷达系统中,这种适配器能够确保信号从发射端到接收端的高效传递。
    - 使用建议:在安装时应注意避免过度弯曲或扭曲线缆,以防止对适配器造成物理损伤。此外,应定期检查连接部分是否有腐蚀现象,必要时及时更换新的适配器。

    兼容性和支持


    - 该产品与其他标准SMA接口完全兼容,可用于各类需进行SMA接口转换的场景。
    - 厂商提供专业技术支持服务,包括在线技术支持和现场指导,帮助客户解决各种技术难题。

    常见问题与解决方案


    - 问题1:连接不稳定,频繁出现接触不良的情况。
    - 解决办法:检查连接部位是否有灰尘或异物残留,确保连接处清洁无污。
    - 问题2:高频信号传输时产生大量噪声。
    - 解决办法:确认所有连接部分均已正确安装并紧固,避免信号泄漏。

    总结和推荐


    综上所述,这款SMA适配器以其高性能、高可靠性及广泛的应用场景而著称,是一款值得信赖的产品。对于需要在恶劣环境条件下进行稳定信号传输的应用场合,它是一个非常理想的选择。因此,我强烈推荐这一款适配器给需要高频信号传输解决方案的专业用户。

4282参数

参数 值
中心触头镀层 金
类型 Threaded
阻抗 -
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 12.4GHz
紧固类型 螺纹
长*宽*高 17.27mm(长度)*7.87mm(高度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

4282厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4282数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴连接器(RF) - 适配器 POMONA ELECTRONICS 4282 4282数据手册

4282封装设计

查看详情并下载
Symbol
Footprint
3D Model
