6741

厂牌: POMONA ELECTRONICS
产品描述: Bayonet Lock,Female Socket,Jack 镍 焊接安装,隔板安装,面板安装 27.2mm(长度)
供应商型号: 501-1151-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 同轴连接器(RF) - 配件 6741

6741概述


    产品简介

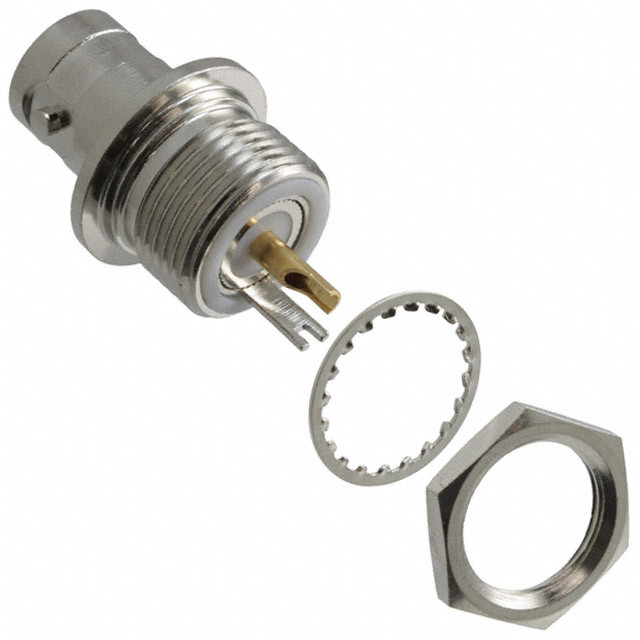

    Model 6741 BNC (F) Bulkhead, 隔离接地是一款广泛应用于广播系统和其他高可靠性应用的同轴连接器。它采用了75欧姆的阻抗设计,专为需要稳定传输高频信号的场合而设计。此款连接器具备高精度的机械加工工艺和金镀层触点,能够提供卓越的电气性能和物理稳定性。

    技术参数


    - 阻抗: 75欧姆
    - 频率范围: 0-3 GHz
    - 电压驻波比 (VSWR):
    - 0-1 GHz: 最大1.10
    - 1-3 GHz: 最大1.35
    - 中心触点电阻: 最大1.5毫欧
    - 绝缘电阻: 最小5000兆欧
    - 插入次数: 500次
    - 额定电压: 500 VRMS
    - 工作温度范围: -85°F 至 +131°F (-65°C 至 +155°C)

    产品特点和优势


    - U形焊杯设计: 简化焊接安装过程,提高了安装效率和可靠性。
    - 隔离安装硬件: 安装硬件与外导体分离,避免了不必要的电位差影响。
    - 金镀层触点: 增强了接触性能,延长了使用寿命。
    - 聚四氟乙烯(PTFE)介质: 比传统的Delrin介质具有更好的耐热和耐化学性能。
    - 精密机械加工: 所有部件均采用高精度机械加工,确保了机械稳定性和一致性。
    - 高强度材料: 主体由黄铜制成,外表面经过防腐蚀镍涂层处理;中心触点则由镀金黄铜制成。

    应用案例和使用建议


    - 广播系统: Model 6741特别适用于广播系统,例如视频传输设备、专业音频设备等。
    - 高可靠性应用: 如军用通信设备、航空航天等领域对连接器的可靠性要求极高,Model 6741可满足这些需求。
    - 使用建议: 在安装过程中注意使用正确的工具,确保焊点和机械结构的一致性。保持连接器干燥清洁,避免污染物造成接触不良。

    兼容性和支持


    - 兼容性: Model 6741兼容各种标准BNC接口,适用于多种设备和应用。
    - 技术支持: 制造商提供了全球范围内的销售和技术支持,美国境内免费电话为800-490-2361,技术咨询热线为800-241-2060。国际客户可通过指定的联系方式进行联系。

    常见问题与解决方案


    - 问题: 安装时无法固定连接器。
    - 解决方案: 检查安装孔尺寸是否符合要求,使用合适的工具进行紧固。
    - 问题: 连接器信号质量不稳定。
    - 解决方案: 检查焊接点是否有氧化现象,确认所有部件正确安装,避免外部干扰。

    总结和推荐


    Model 6741 BNC (F) Bulkhead, 隔离接地凭借其出色的电气特性和坚固的机械结构,成为众多高可靠性应用领域的理想选择。其独特的U形焊杯设计和隔离安装硬件使得安装过程更加简便可靠。此外,高品质材料和精密加工确保了长时间的稳定性能。总体而言,我们强烈推荐这款产品用于需要高可靠性和高性能传输的应用场景。
    如有任何疑问或需要更多技术支持,请访问制造商官网或联系客服。

6741参数

参数
颜色 -
基体镀层
配件类型 -
类型 Bayonet Lock,Female Socket,Jack
长*宽*高 27.2mm(长度)
安装方式 焊接安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

6741厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

6741数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴连接器(RF) - 配件 POMONA ELECTRONICS 6741 6741数据手册

6741封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1896 ¥ 43.0088
25+ $ 4.7316 ¥ 39.213
库存: 164
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43
直接购买
加入购物车
