PC16SH-10IP06-104A2020-TA

产品描述: 100KΩ ±20% 200mW ±300ppm/℃ 线性 面板安装
供应商型号: PC16SH-10IP06-104A2020-TA
供应商: Master
标准整包数: 100
PIHER SENSORS & CONTROLS 电位器及其他可变电阻器 PC16SH-10IP06-104A2020-TA

PC16SH-10IP06-104A2020-TA概述


    产品简介

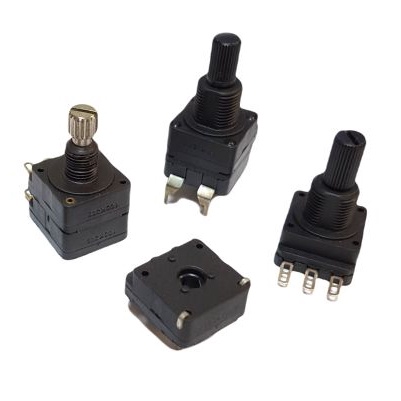

    PC-16型16毫米碳电阻电位计是一种模块化集群型(最多可达4个)电子元件,具有自熄灭材料,符合UL 94-V0标准。它主要用于实现电压分压和位置控制,广泛应用于各种工业自动化系统、汽车电子、仪器仪表等领域。

    技术参数


    - 机械规格:
    - 停止扭矩:> 40 Ncm (> 56 in-oz)
    - 力矩:0.5至1.5 Ncm (0.7至2.1 in-oz)
    - 电气旋转角度:280° ± 20°
    - 机械旋转角度:300° ± 5°
    - 最大扭矩螺丝(脱扣力):< 80 Ncm (112 in-oz)
    - 电气规格:
    - 相当噪声电阻:待定
    - 工作温度范围:-25°C 至 +70°C (-13°F 至 +158°F)
    - 轴向推拉力:> 25 N
    - 额定功率:0.2 W (线性) 0.1 W (非线性)
    - 电压:250 VDC (线性) 125 VDC (非线性)
    - 阻值范围:可定制

    产品特点和优势


    - 高可靠性:具备自熄灭材料,确保在高温和恶劣环境下依然稳定可靠。
    - 高精度:提供精确的电气和机械旋转角度,适用于精密控制场合。
    - 广泛应用:模块化设计使其能够灵活应用于多种工业控制系统中。
    - 高性能:提供超过40 Ncm的停止扭矩,适用于需要较大阻力的应用场景。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统:用于精密位置控制和调节,确保系统运行平稳高效。
    - 汽车电子:作为电压分压器使用,提供准确的信号反馈。
    - 仪器仪表:适用于医疗设备和家用电器中,确保信号传输的准确性。
    使用建议:
    - 确保在安装过程中严格按照技术手册中的指导进行操作,避免不必要的损坏。
    - 在高温环境下使用时,注意散热,避免过热导致性能下降。

    兼容性和支持


    - 兼容性:与多种电路板和连接器兼容,适用范围广。
    - 技术支持:制造商提供全面的技术支持和售后服务,确保用户能够顺利解决问题。

    常见问题与解决方案


    - 问题1:电位计在高温环境下工作不稳定。
    - 解决方案:确保良好的散热措施,可以考虑加装散热片。
    - 问题2:电位计旋转角度不准确。
    - 解决方案:检查安装是否正确,确认轴向推拉力是否足够。
    - 问题3:电位计接触不良。
    - 解决方案:清洁电位计接触面,确保良好接触。

    总结和推荐


    综合评估:
    - 优点:
    - 模块化设计使其易于集成到多种系统中。
    - 自熄灭材料提升了在极端环境下的稳定性。
    - 精密的电气和机械规格确保了准确的位置控制。

    - 推荐:
    - 强烈推荐使用此款电位计,特别是对于需要高精度和可靠性的应用场合。其模块化和多样化的配置选项使得它能够满足各种需求。

PC16SH-10IP06-104A2020-TA参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 200mW
温度系数 ±300ppm/℃
锥度 线性
额定电压 -
安装方式 面板安装
零件状态 在售

PC16SH-10IP06-104A2020-TA厂商介绍

Piher Sensors & Controls 是一家专业的传感器和控制器制造商,专注于为客户提供高质量的工业自动化解决方案。公司主营产品包括但不限于:

1. 位置传感器:用于检测物体的位置,广泛应用于机械手臂、自动化生产线等领域。
2. 温度传感器:监测环境或设备的温度,用于工业炉、空调系统等。
3. 压力传感器:测量流体或气体的压力,应用于液压系统、气动设备等。
4. 流量传感器:测量流体的流量,用于水处理、化工流程等。
5. 液位传感器:检测液体的高度,用于储罐、污水处理等。

Piher Sensors & Controls 的优势在于:

- 技术创新:不断研发新技术,以满足市场对高精度和高可靠性传感器的需求。
- 定制服务:提供定制化解决方案,以适应客户的特定应用需求。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地客户的需求。

Piher Sensors & Controls 致力于通过其先进的传感器技术,帮助客户提高生产效率和安全性,降低运营成本。

PC16SH-10IP06-104A2020-TA数据手册

厂牌 PDF简要描述 下载
PIHER SENSORS & CONTROLS 电位器及其他可变电阻器 PIHER SENSORS & CONTROLS PC16SH-10IP06-104A2020-TA PC16SH-10IP06-104A2020-TA数据手册

PC16SH-10IP06-104A2020-TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.7331 ¥ 14.41
300+ $ 1.6568 ¥ 13.7756
500+ $ 1.4946 ¥ 12.4204
1000+ $ 1.4348 ¥ 11.7496
2500+ $ 1.3293 ¥ 10.8856
5000+ $ 1.2344 ¥ 10.1081
7500+ $ 1.2133 ¥ 9.9353
10000+ $ 1.2133 ¥ 9.9353
库存: 590
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1441
