3076038

产品分类:
厂牌: PHOENIX CONTACT
产品描述: 支持托架, 支架, AB - UTI系列, 用于母线条
供应商型号: 2163837
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT  3076038

3076038概述

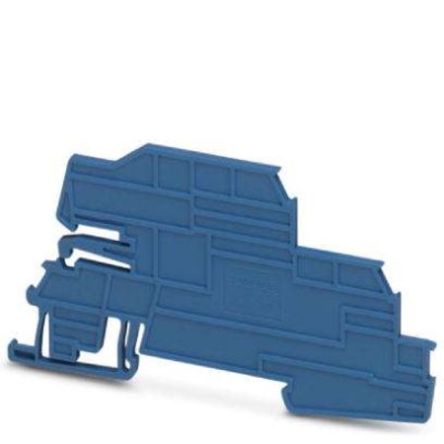

    # 电子元器件产品技术手册:支撑夹

    产品简介


    产品类型与功能
    本文档介绍的是支撑夹(Support bracket),主要用于固定中性母线。该产品适用于工业控制和配电系统,是电力传输和分配不可或缺的一部分。
    应用领域
    该支撑夹广泛应用于各种工业环境,如工业控制柜、开关柜、变电站及铁路车辆等。它能有效提供稳定可靠的机械支撑,确保母线系统的正常运行。

    技术参数


    尺寸与材料
    - 宽度: 2.2 mm
    - 高度: 93.5 mm
    - 深度: 51.2 mm (NS 35/7.5: 51.5 mm; NS 35/15: 59 mm)
    - 颜色: 蓝色(RAL 5015)
    - 材料: 聚酰胺(PA)
    - 阻燃等级: UL 94 V0
    - 耐冷绝缘材料: -60°C
    - 绝缘材料温度指数: DIN EN 60216-1 (VDE 0304-21): 130°C
    - 相对绝缘材料温度指数: UL 746 B: 130°C
    - 铁路车辆防火等级: DIN EN 45545-2: R22 HL 1 - HL 3; R23 HL 1 - HL 3; R24 HL 1 - HL 3; R26 HL 1 - HL 3
    - 热量释放: NFPA 130 (ASTM E 1354): 28 MJ/kg
    - 表面可燃性: NFPA 130 (ASTM E 162): 通过
    - 烟雾密度: NFPA 130 (ASTM E 662): 通过
    - 烟气毒性: NFPA 130 (SMP 800C): 通过
    工作环境
    - 操作温度范围: -60°C ... +105°C (瞬时最高操作温度 RTI Elec.)
    - 存储/运输温度范围: -25°C ... +60°C(短时间不超过24小时); -60°C 至 +70°C
    - 安装温度范围: -5°C ... +70°C
    - 动作温度范围: -5°C ... +70°C
    - 允许湿度范围: 存储/运输:30% ... 70%
    分类信息
    - ECLASS: ECLASS 11.0, ECLASS 12.0, ECLASS 13.0 (27400607)
    - ETIM: ETIM 9.0 (EC001166)
    - UNSPSC: UNSPSC 21.0 (39121700)
    环境合规性
    - 欧盟RoHS: 符合,无豁免
    - 中国RoHS: 无有害物质超标
    - 欧盟REACH SVHC: 候选物质(CAS号): 无0.1 wt%以上的物质

    产品特点和优势


    特点
    1. 稳定可靠: 聚酰胺材料提供了高强度和良好的耐热性,使其能够在极端环境中使用。
    2. 高阻燃性: 达到UL 94 V0标准,保障安全。
    3. 广泛的温度适应性: -60°C至+105°C的操作温度范围,适合各种恶劣条件下的应用。
    4. 环保合规: 满足欧盟RoHS和REACH标准,确保产品绿色环保。
    优势
    1. 多功能适用性: 广泛应用于工业控制、配电系统及铁路车辆等领域。
    2. 高效散热设计: 高效的热量释放能力,保证长时间稳定运行。
    3. 便捷安装: 设计合理,便于安装和维护。

    应用案例和使用建议


    使用案例
    该支撑夹常用于工业控制柜中固定中性母线。在铁路车辆系统中,也能看到其身影,用于确保高压系统中的母线稳定性。
    使用建议
    - 在选择安装位置时,考虑温度变化对材料的影响,避免过高或过低的温度。
    - 安装过程中,注意保持安装区域清洁干燥,以延长产品的使用寿命。
    - 定期检查支撑夹的连接状态,确保其稳固可靠。

    兼容性和支持


    兼容性
    该支撑夹与大多数常见的工业控制和配电系统兼容,能够与多种品牌的母线条匹配使用。具体的兼容性请参考制造商的技术文档。
    支持和服务
    厂商提供详细的技术支持和售后服务,如有任何疑问或需要技术支持,请联系凤凰接触器官方网站。

    常见问题与解决方案


    常见问题
    1. 支撑夹松动:
    - 解决方案: 检查安装是否牢固,必要时重新紧固螺丝。
    2. 材料变脆:
    - 解决方案: 检查安装环境是否超出允许温度范围,调整安装位置或采用防护措施。
    3. 安装困难:
    - 解决方案: 确保安装工具正确使用,遵循正确的安装步骤。

    总结和推荐


    综合评估
    支撑夹(Support bracket)凭借其卓越的材料性能和广泛的应用范围,在工业控制和配电系统中表现出色。它的高阻燃性、广泛的温度适应性和良好的环境合规性使其成为市场上非常受欢迎的产品。
    推荐使用
    我们强烈推荐使用这款支撑夹。无论是对于工业控制柜还是铁路车辆系统,它都能提供稳定可靠的支撑,帮助客户确保系统的长期稳定运行。

3076038参数

参数
安装方式 夹子安装,导线安装
零件状态 在售
包装方式 散装

3076038厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
