2979498

产品分类: 总线开关
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact
供应商型号: 8575543
供应商: 海外现货
标准整包数: 1

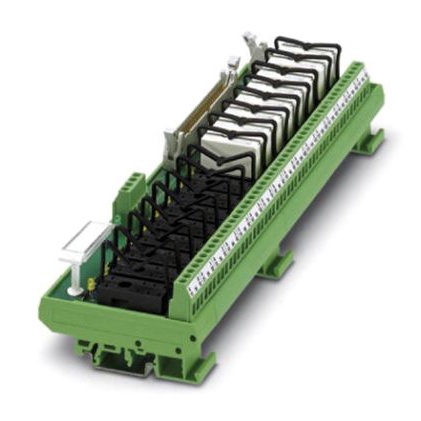

PHOENIX CONTACT 总线开关 2979498

2979498概述

    UMK-16 RM/KSR-G 24/21/PLC 技术手册

    1. 产品简介


    UMK-16 RM/KSR-G 24/21/PLC 是一款由Phoenix Contact生产的 VARIFACE 输出模块,具备16个微型继电器,每个继电器拥有一个单刀双掷(PDT)接触器,用于24V直流电操作。该模块是基本模块,包含集成的微型继电器。这款模块被广泛应用于自动化控制系统中,尤其适用于需要多路开关控制的应用场合。

    2. 技术参数


    以下是 UMK-16 RM/KSR-G 24/21/PLC 的技术规格和性能参数:
    - 输入电压:24V 直流 ±10%
    - 输出电压:最大 250V AC/DC
    - 最大电流:5A
    - 通道数量:16
    - 机械寿命:3 x 10^7 周期
    - 额定绝缘电压:260V 交流
    - 额定浪涌电压:基本绝缘:4kV;安全隔离和加强绝缘:6kV
    - 防护等级:IP00
    - 尺寸:宽 259mm,高 77mm,深 59mm
    - 工作温度范围:操作:-20°C 至 50°C;存储/运输:-20°C 至 70°C

    3. 产品特点和优势


    - 状态指示灯:每个信号路径和供电电压都有 LED 状态指示灯,便于监控运行状态。
    - 保护措施:每个信号路径都配有自由轮转二极管和极性保护二极管,提供额外的安全保障。
    - 集成组件:每个信号路径都配备一个带有单刀双掷(PDT)触点的微型继电器。
    - 可靠性:机械寿命高达3 x 10^7 周期,确保长期稳定运行。
    - 环境适应性强:能在较宽的工作温度范围内稳定工作,适合各种工业环境。

    4. 应用案例和使用建议


    应用场景:
    UMK-16 RM/KSR-G 24/21/PLC 适用于自动化控制系统中的开关控制任务,特别是在需要处理多个通道的复杂系统中。例如,在PLC(可编程逻辑控制器)系统中,该模块可以用于控制多个输出点。
    使用建议:
    - 安装注意事项:确保安装位置有良好的通风条件,避免过热影响模块的使用寿命。
    - 电源管理:由于其较高的负载能力(最大5A),建议为每条电路配置适当的电源管理装置,以防止过载。
    - 环境防护:虽然防护等级仅为IP00,但在普通工业环境中使用时,仍需注意防止灰尘和其他颗粒物进入模块内部。

    5. 兼容性和支持


    - 兼容控制器:该模块与多种控制器兼容,如SIEMENS S7-400、ALLEN-BRADLEY ControlLogix、MITSUBISHI MELSEC Q 等。
    - 支持:供应商提供相应的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:模块无法正常工作。
    - 解决办法:检查连接线是否正确接线,确认输入电压是否符合规格要求。
    - 问题:LED指示灯不亮。
    - 解决办法:检查是否有合适的电源输入,并确保没有短路现象。
    - 问题:机械寿命较短。
    - 解决办法:定期检查并更换磨损的部件,确保模块正常运行。

    7. 总结和推荐


    UMK-16 RM/KSR-G 24/21/PLC 是一款高度可靠、多功能的输出模块,适用于多种工业自动化应用。其高精度的控制能力和优良的设计使其在市场上具有很强的竞争力。建议在需要多路开关控制的自动化系统中选用此模块,同时建议参考厂商提供的技术支持文档,以获得最佳的使用效果。

2979498参数

参数
长*宽*高 259mm*259mm*77mm
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

2979498厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2979498数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线开关 PHOENIX CONTACT 2979498 2979498数据手册

2979498封装设计

查看详情并下载
Symbol
Footprint
3D Model
