1723182

厂牌: PHOENIX CONTACT

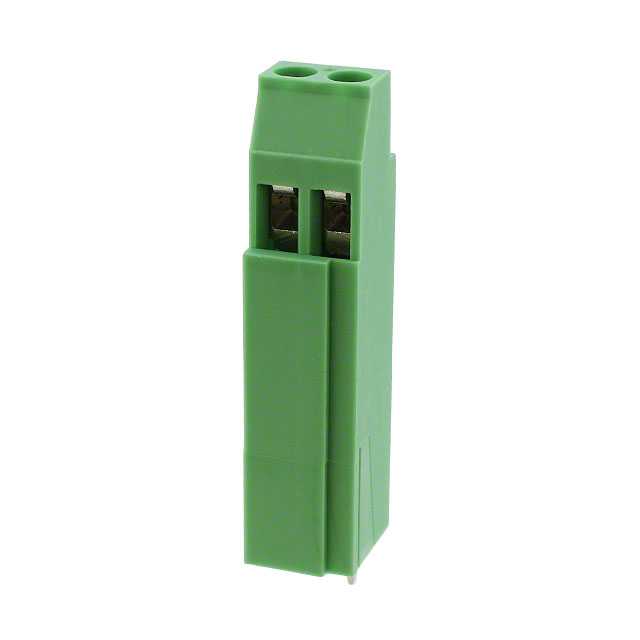

产品描述: 菲尼克斯,MK3DSH3/2-5,08,PCB端子,Conn Terminal Block 2 POS 5.08mm Solder ST Thru-Hole 24A
供应商型号: 651-1723182
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1723182

1723182概述

    # 高质量文章:PCB终端块底座MK3DSH 3/2-5,08技术手册解析

    产品简介


    本篇文章介绍的是由Phoenix Contact提供的PCB终端块底座——型号为MK3DSH 3/2-5,08(编号1723182)。这是一种用于印刷电路板上的连接器,主要用于电力传输和信号传输的场景。其基本功能是通过螺丝紧固的方式实现电路的可靠连接,适用于高电压和大电流的应用环境。
    主要特点:
    - 类型:单行设计,适用于三层次的PCB终端块。
    - 应用领域:适合用于需要高电流承载能力和良好绝缘特性的场景,如工业控制、数据中心和智能电网等。

    技术参数


    以下是根据技术手册中提取出的关键技术规格:
    | 参数 | 值 |

    | 标称电流 (IN) | 24 A |
    | 标称电压 | 400 V |
    | 距离 (Pitch) | 5.08 mm |
    | 岗位数量 | 2 |
    | 接线方式 | 螺丝紧固 |
    | 安装方式 | 焊接 |
    | 导体/PCB连接方向 | 0° |
    | 颜色 | 绿色 |
    其他关键参数:
    - 绝缘材料:PA(聚酰胺)
    - 最大载流能力:24 A(适用于4平方毫米导体截面)
    - 绝缘等级:UL 94 V0
    - 最小螺纹直径:M3
    - 最小紧固扭矩:0.5 Nm
    - 最大紧固扭矩:0.6 Nm
    - 零件系列:MK3DSH 3

    产品特点和优势


    MK3DSH 3/2-5,08型号的终端块具有如下特点和优势:
    - 单排设计:适用于多种不同尺寸的PCB板,提高了系统的灵活性。
    - 适用性强:由于其高度的适应性,它非常适合各种复杂环境下的电气连接需求。
    - 可靠性高:采用螺丝紧固和焊接两种安装方式,确保了连接的稳定性和长期可靠性。
    - 绝缘性能好:达到UL 94 V0级别的绝缘材料,保证了在恶劣环境下的使用安全。

    应用案例和使用建议


    应用案例
    这款终端块广泛应用于自动化控制系统、电源管理系统、工业机械设备等领域,尤其适合需要高电流、高电压和良好绝缘性能的场合。
    使用建议
    - 确保在安装过程中正确选择合适的导线截面积,避免因过载导致的故障。
    - 定期检查螺丝的紧固程度,防止松动引起的接触不良。
    - 使用适当的工具进行操作,比如专用的螺丝刀,以确保正确和安全的操作。

    兼容性和支持


    兼容性
    此产品与其他同类型的Phoenix Contact PCB终端块完全兼容,能够轻松地与其他组件一起组装和使用。
    支持和服务
    厂商提供详尽的产品文档和技术支持,帮助用户解决可能遇到的各种问题。此外,他们还提供相关的配件,如覆盖帽、标记卡等,进一步增强了产品的功能性。

    常见问题与解决方案


    问题1:如何正确选择合适的导线截面积?
    解答:应根据产品的最大载流能力来选择合适的导线截面积。具体可参考技术手册中的电气参数部分。
    问题2:如何确保连接的稳定性?
    解答:在安装时使用正确的螺丝刀,并按照指定的扭矩范围进行紧固,确保螺丝不会因为过紧或过松而影响连接的稳定性。

    总结和推荐


    评估
    MK3DSH 3/2-5,08是一款专为高性能应用设计的PCB终端块底座。其具备出色的电气性能、可靠的安全标准和灵活的安装方式,使其成为工业领域的重要选择之一。
    推荐
    鉴于其卓越的技术性能和广泛的适用范围,强烈推荐在对电力传输和信号连接有高要求的应用中使用此款产品。对于需要可靠且高效的连接解决方案的工程设计者而言,它是一个值得信赖的选择。
