首页  >  产品百科  >  3212468

3212468

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,双层接线端子,PTTB1,5/S/2P-PV,菲尼克斯 双层端子, PTTB 1.5系列, 双层, 灰色, 推入式端接, 16A
供应商型号: Q-3212468
供应商: 国内现货
标准整包数: 50

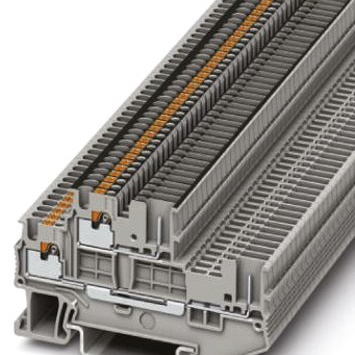

PHOENIX CONTACT 端子 - 电线接头端子 3212468

3212468概述

    PTTB 1,5/S/2P-PV 双层终端块技术手册

    产品简介


    PTTB 1,5/S/2P-PV 是一种双层终端块,广泛应用于电气安装和自动化系统中。它采用推入式连接技术,便于安装和维护。该终端块的主要功能是用于连接导线,以实现电路的接通和断开控制。它的主要应用领域包括工业自动化、楼宇自动化、铁路系统和可再生能源等领域。

    技术参数


    PTTB 1,5/S/2P-PV 的技术规格如下:
    - 连接类型: 推入式连接(Push-in / plug)
    - 导线截面积: 0.14 mm² - 1.5 mm² (AWG 26 - 14)
    - 宽度: 3.5 mm
    - 颜色: 灰色
    - 额定电流: 16 A (需注意降额情况)
    - 额定电压: 500 V
    - 污染等级: 3
    - 浪涌电压类别: III
    - 绝缘材料组: I
    - 绝缘材料: 聚酰胺 (PA)
    - 绝缘等级: V0 (UL 94)
    - 机械插入/拔出次数: 100 次
    - 耐压测试: 浪涌电压测试通过 (7.3 kV)
    - 介电强度测试: 交流耐压测试通过 (3.31 kV)
    - 短路稳定性: 0.18 kA
    - 温度指数: 130°C
    - 冷态绝缘材料应用: -60°C

    产品特点和优势


    PTTB 1,5/S/2P-PV 具有多项显著的优势:
    1. 易于安装和维护: 推入式连接无需工具即可完成导线的固定,提高了工作效率。
    2. 紧凑设计: 前端连接设计使其适用于空间受限的应用场合。
    3. 多重保护: 除了测试连接外,所有终端块还提供额外的测试接口,增强了系统的可靠性和安全性。
    4. 广泛适用: 可用于不同类型的导线,包括实心导线和带护套的导线,且支持各种导线规格。

    应用案例和使用建议


    该终端块被广泛应用于多种场景,例如工业自动化控制系统、太阳能发电系统和轨道交通信号系统。在实际应用中,建议遵循以下使用建议:
    - 在安装前确保导线与终端块的额定参数匹配。
    - 定期检查连接点的可靠性,特别是在高振动环境中使用时。
    - 使用适当的插头和跳线以提高系统的灵活性和功能性。

    兼容性和支持


    PTTB 1,5/S/2P-PV 与 Phoenix Contact 的其他标准配件兼容,包括不同的导轨和附件。制造商提供全面的技术支持和服务,包括安装指导、故障排查和售后服务。此外,公司还提供了配套的软件工具(如 CLIP-PROJECT PROFESSIONAL),以简化项目规划和标记过程。

    常见问题与解决方案


    在使用过程中可能会遇到一些常见问题,以下是几个常见的问题及其解决方案:
    - 问题:无法将导线正确推入终端块
    - 解决方案: 确保导线没有破损且已经正确剥线,尝试重新推入导线。如果问题依旧,检查终端块是否有损坏或磨损。

    - 问题:终端块连接不稳定
    - 解决方案: 检查导线是否已经正确推入并锁定到位。如果需要,可以使用专门的工具(如 Phillips-screwdriver)进行紧固。

    总结和推荐


    PTTB 1,5/S/2P-PV 是一款性能稳定、可靠性高的双层终端块,具有易于安装、多功能和广泛的适用性等优势。对于需要高效电气连接的各类工业应用来说,它是理想的选择。强烈推荐在自动化和控制系统中使用此终端块。

3212468参数

参数
长*宽*高 69.3mm(长度)*3.5mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3212468厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3212468数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3212468 3212468数据手册

3212468封装设计

查看详情并下载
Symbol
Footprint
3D Model
