3273378

产品分类: 接线座- 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX6/18X2,5RD,Conn Distribution Terminal Block 19 POS Spring Clamp DIN Rail/Panel Mount 24A
供应商型号: 2850276
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线座- 配件 3273378

3273378概述

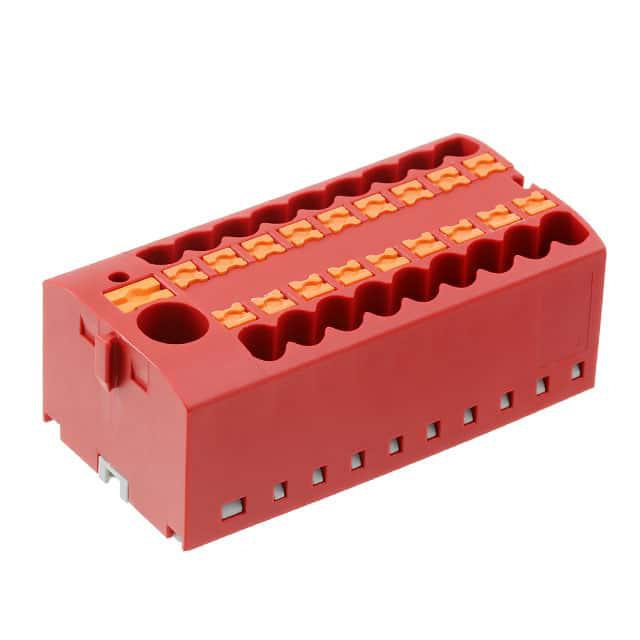

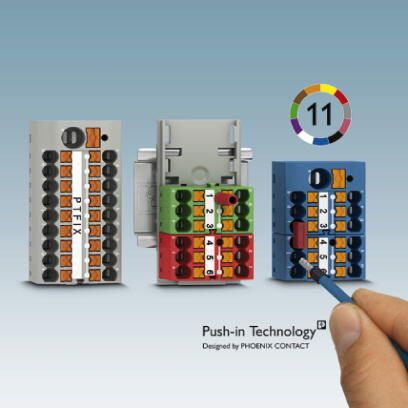

    # Phoenix Contact PTFIX 6/18X2.5 RD 分布式接线端子技术手册

    产品简介


    Phoenix Contact PTFIX 6/18X2.5 RD 是一款基本型终端块,带有电源输入接口。这些终端块可以通过导电轴互相桥接。通过使用配套的插件桥,可以轻松实现模块之间的连接。PTFIX 6/18X2.5 RD 主要用于需要高效接线的应用场合,如工业自动化系统、电力分配和通信设备。
    主要功能
    - 基本型终端块,提供电源输入接口。
    - 可以通过导电轴实现终端块之间的互连。
    - 配备插件桥实现便捷安装。
    应用领域
    - 工业自动化控制系统
    - 电力分配系统
    - 通信设备

    技术参数


    PTFIX 6/18X2.5 RD 的关键技术和电气参数如下:
    | 参数 | 规格 |

    | 额定电压 | 450 V |
    | 最大负载电流 | 32 A(4 mm² 导体) |
    | 额定电流 | 24 A |
    | 最大总电流 | 57 A(10 mm² 导体) |
    | 绝缘材料等级 | UL 94 V0 |
    | 绝缘材料 | PA |
    | 载流能力 | 最大功率耗散 1.31 W |
    | 连接方法 | 推入式连接 |
    | 颜色 | 红色 |
    | 安装类型 | DIN导轨安装 |
    | 尺寸(宽×长×高) | 56.5 mm × 28.6 mm × 21.7 mm |

    产品特点和优势


    PTFIX 6/18X2.5 RD 具有多种显著优势:
    - 节省时间:通过预装设计和无手动连接桥接,节省安装时间高达80%。
    - 快速连接:工具自由式的推入式连接技术使接线更为便捷。
    - 清晰布线:提供多种颜色选项,便于清晰区分线路。
    - 灵活安装:支持导轨安装、直接安装或粘贴安装。
    - 节省空间:通过横截面安装,节省高达50%的导轨空间。

    应用案例和使用建议


    PTFIX 6/18X2.5 RD 主要应用于工业自动化系统中的配电柜和控制箱。具体建议如下:
    - 应用示例:在配电系统中用于多个模块之间的电源输入和信号分配。
    - 使用建议:考虑到接线时的导体长度,应将导线剥线长度设定为8 mm 至 10 mm。为了确保良好的电气接触,推荐使用TWIN 接头连接两个相同横截面的导线。

    兼容性和支持


    PTFIX 6/18X2.5 RD 支持与其他标准电气组件和系统的集成,包括 DNV GL、CSA、UL 认证及IECEE CB 方案认证。厂商提供了详尽的技术支持和维护服务,包括在线文档和产品生命周期管理。

    常见问题与解决方案


    常见问题
    1. 如何正确连接导线?
    2. 是否支持各种类型的导线?
    3. 在安装过程中需要注意哪些安全事项?
    解决方案
    1. 正确连接导线:按照说明书的要求,剥线长度应在8 mm 至 10 mm 之间,并使用合适的工具进行操作。
    2. 支持导线类型:该终端块支持0.14 mm² 至 4 mm² 的实心导线,以及0.14 mm² 至 2.5 mm² 的柔性导线。
    3. 安全注意事项:在安装前确保所有电源已关闭,并遵循正确的安装步骤,以避免短路或其他安全隐患。

    总结和推荐


    PTFIX 6/18X2.5 RD 是一款设计精良、功能强大的分布式接线端子。其在节省时间和空间、提供清晰布线方面具有明显优势。此外,它在各种恶劣环境下表现出色,经过多项测试认证,包括振荡、宽带噪声测试、冲击测试等。因此,强烈推荐在需要高效配电和信号传输的应用场合中使用。
    本文档提供了有关Phoenix Contact PTFIX 6/18X2.5 RD 的全面技术信息和使用指南。希望这些内容能帮助您更好地理解和使用这款先进的电子元器件产品。

3273378参数

参数
长*宽*高 28.19mm*56mm*21.2mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3273378厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273378数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 配件 PHOENIX CONTACT 3273378 3273378数据手册

3273378封装设计

查看详情并下载
Symbol
Footprint
3D Model
