3042341

产品分类: 接线座- 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,COMBI插座,SC2,5-NS/1-LGNYE,菲尼克斯 Combi 插头, 5-NS/ 1-L, SC 2系列, 绿色/黄色, 弹簧笼端接, 24A
供应商型号: 651-3042341
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 其他 3042341

3042341概述


    产品简介

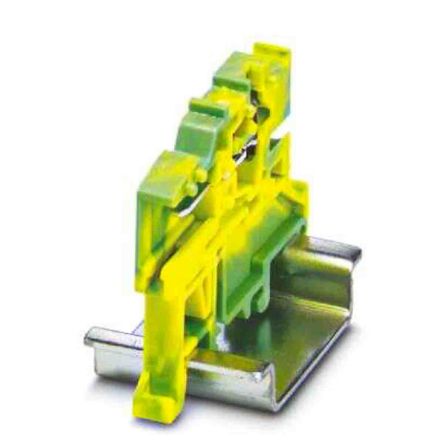

    SC 2,5-NS/1-L GNYE - COMBI耦合器
    SC 2,5-NS/1-L GNYE是一款专为铁路行业及机器制造领域设计的终端耦合器。该产品主要用于工业领域中的连接应用,特别是在DIN导轨安装环境中。它提供了一个理想的选择,尤其适用于空间有限且需要低设计高度的应用场合。

    技术参数


    - 基本参数:
    - 额定电压: 500 V
    - 额定电流: 24 A
    - 连接方式: 弹簧笼式连接
    - 位置数: 1
    - 导线截面积: 0.08 mm² - 4 mm²
    - 电气特性:
    - 额定浪涌电压: 6 kV
    - 最大功率损耗(额定条件): 0.77 W
    - 短路耐受电流(2.5 mm²导线): 0.3 kA
    - 工频耐受电压: 1.89 kV
    - 冲击电压测试: 7.3 kV
    - 机械和环境特性:
    - 安装类型: NS 35/7.5, NS 35/15
    - 尺寸: 宽度5.2 mm,高度43.5 mm,深度34 mm (NS 35/7.5),深度41.5 mm (NS 35/15)
    - 耐温范围: 操作温度 -60 °C 至 +70 °C,储存运输温度 -25 °C 至 +60 °C
    - 相对湿度: 操作湿度 20% 至 90%,储存运输湿度 30% 至 70%
    - 认证标准:
    - 符合IEC 61984标准
    - 通过DIN EN 50155标准的振动和冲击测试

    产品特点和优势


    1. 低设计高度: SC 2,5-NS/1-L GNYE的紧凑设计使其特别适合空间有限的应用场景。
    2. 高可靠性: 经过多项严格的测试,确保在各种环境下的稳定性和安全性。
    3. 兼容性: 支持多种导线截面和连接方式,增加了灵活性。
    4. 安全性: 通过UL 94 V0认证,符合严苛的防火标准。
    5. 认证齐全: 符合欧盟RoHS、REACH等环保标准。

    应用案例和使用建议


    应用案例
    SC 2,5-NS/1-L GNYE广泛应用于铁路车辆、工业自动化控制柜以及电力系统中。例如,在高速列车上,它能够可靠地连接控制单元和传感器模块,确保系统的稳定运行。
    使用建议
    1. 组装前准备: 在安装前,建议使用平行压接工具以确保轻松锁定COMBI连接器和耦合组件。
    2. 环境适应性: 在极端低温(如-60 °C)和高温(如+70 °C)环境下使用时,应关注产品的温度适应性。
    3. 定期检查: 在高湿度或极端湿度变化的环境中使用时,建议定期检查并维护产品,以确保长期稳定性。

    兼容性和支持


    - 兼容性: 该产品可与多种DIN导轨和其他相关配件配合使用。
    - 支持: 厂商提供详细的技术文档和支持服务,帮助用户快速解决问题和进行正确的安装。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接不牢固 | 使用平行压接工具进行压接 |
    | 导线容易脱落 | 确保使用正确的导线截面积,并严格按照说明书操作 |

    总结和推荐


    SC 2,5-NS/1-L GNYE以其出色的电气特性和高可靠性,在铁路行业和机器制造等领域表现出色。它的紧凑设计、广泛的温度适应性和高标准的安全认证使其在市场上具有强大的竞争力。强烈推荐在需要高性能、安全可靠的DIN导轨连接应用中使用此产品。

3042341参数

参数
长*宽*高 43.5mm(长度)*5.2mm(宽度)

3042341厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3042341数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 其他 PHOENIX CONTACT 3042341 3042341数据手册

3042341封装设计

查看详情并下载
Symbol
Footprint
3D Model
