2882828

产品分类: 接线座- 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,PT2-TELE,
供应商型号: 277-7189-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 接线座- 配件 2882828

2882828概述

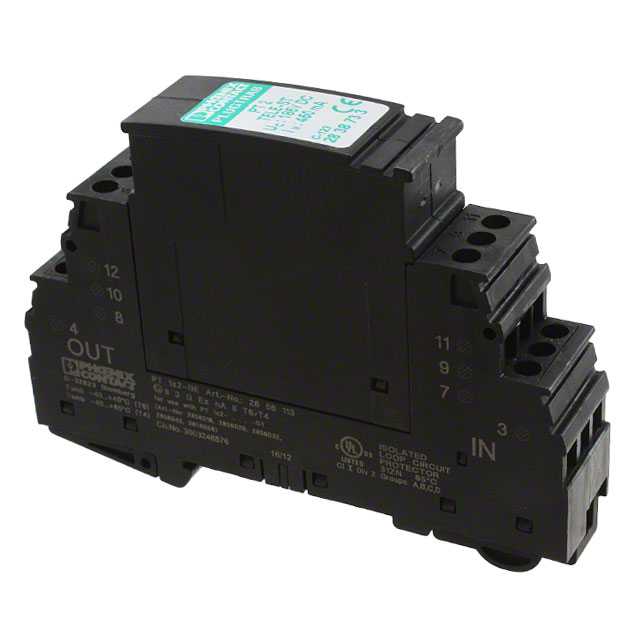

    PT 2-TELE 避雷保护装置技术手册

    1. 产品简介


    PT 2-TELE 是一种避雷保护装置,设计用于双线模拟和数字通信接口(如VDSL,传输速率高达50 Mbps,在短距离路径(< 300 米)可达100 Mbps)的保护。该产品由插头和底座两部分组成,采用DIN导轨安装方式,提供正常模式电压粗略和精细保护,以及共模电压粗略接地保护。适用于ISDN Uk0和DSL应用,以及模拟电信通信。

    2. 技术参数


    | 参数 | 值 |

    | 高度 | 90 mm |
    | 宽度 | 17.7 mm |
    | 深度 | 65.5 mm |
    | 工作温度范围 | -40 °C 到 85 °C |
    | 存储/运输温度范围 | -40 °C 到 85 °C |
    | 保护等级 | IP20 |
    | 材质 | PA 6.6 |
    | 耐火等级 | UL 94 V-0 |
    | 色彩 | 深黑RAL 9005 |
    | 额定电压(直流) | 185 V DC |
    | 额定电压(交流) | 130 V AC |
    | 最大连续电压(直流) | 185 V DC |
    | 最大连续电压(交流) | 130 V AC |
    | 额定电流(交流) | 450 mA(45 °C) |
    | 额定电流(直流) | 130 mA(45 °C) |
    | 额定脉冲电流(8/20 μs) | 10 kA(线对线和线对地) |
    | 额定脉冲电流(10/700 μs) | 100 A(线对线) |
    | 最大放电电流(8/20 μs) | 18 kA(线对地) |
    | 残余电压(线对线) | ≤ 160 V (C2 - 10 kV / 5 kA) |
    | 残余电压(线对地) | ≤ 200 V (C2 - 10 kV / 5 kA) |

    3. 产品特点和优势


    - ISDN Uk0 和 DSL 应用:适用广泛的电信应用,包括数字信号传输。
    - 两部分式插件:易于安装和维护。
    - 宽带保护:提供广泛的通信线路保护。
    - 全球适用:适用于各种气候条件。
    - 高放电能力:能承受高达18 kA的瞬态电流。

    4. 应用案例和使用建议


    PT 2-TELE 主要应用于电信基础设施中,如ISDN Uk0和DSL网络。建议在部署时注意以下几个方面:
    - 确保安装环境的稳定性和适宜性。
    - 在布线过程中注意线缆的绝缘和接地。
    - 定期使用CHECKMASTER检查插头的可用状态。

    5. 兼容性和支持


    - 兼容性:适用于标准的DIN导轨安装系统。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,确保用户可以快速解决问题。

    6. 常见问题与解决方案


    - 问题:安装过程中发现无法固定装置。
    - 解决方案:确保安装螺钉的紧固扭矩符合要求(0.5 Nm)。
    - 问题:在雷击后装置未显示故障信号。
    - 解决方案:检查所有连接端口,并按照制造商指南进行重置操作。

    7. 总结和推荐


    PT 2-TELE 是一款高性能的避雷保护装置,具有广泛的应用范围和出色的保护性能。它不仅能够有效保护电信设备免受雷击影响,还提供了广泛的环境适应能力和可靠的操作性能。因此,我们强烈推荐该产品用于各种电信基础设施建设。
    通过全面的技术参数和实际应用经验,PT 2-TELE 成为了市场上同类产品的佼佼者。对于需要高效、可靠的避雷保护解决方案的用户来说,这是一个理想的选择。

2882828参数

参数
长*宽*高 17.7mm(宽度)*90mm(高度)
安装方式 DIN导轨安装,底座安装
零件状态 在售
