1912443

厂牌: PHOENIX CONTACT

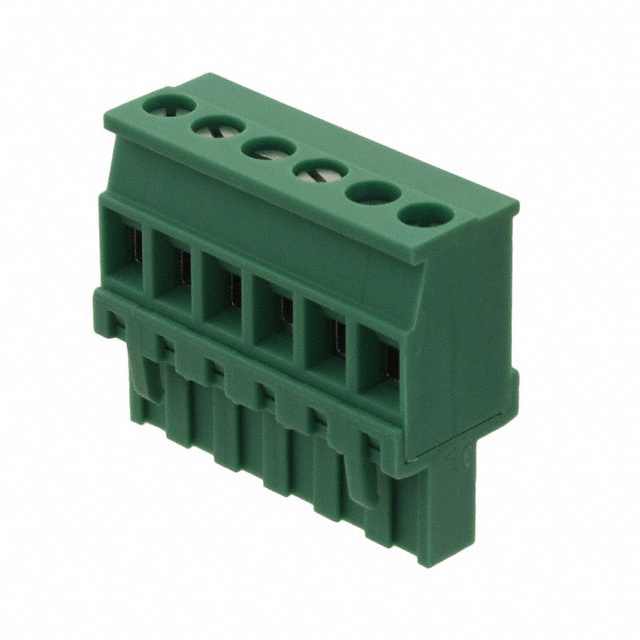

产品描述: 菲尼克斯,MVSTBR2,5HC/6-ST-5,08,PCB插拔式连接器,Phoenix Contact 5.08mm间距6p插拔式接线端子 插头, MVSTBR 2.5 HC/6-ST-5.08系列, 320 V, 螺钉拧紧, 绿色
供应商型号: Q-1912443
供应商: 期货订购
标准整包数: 50

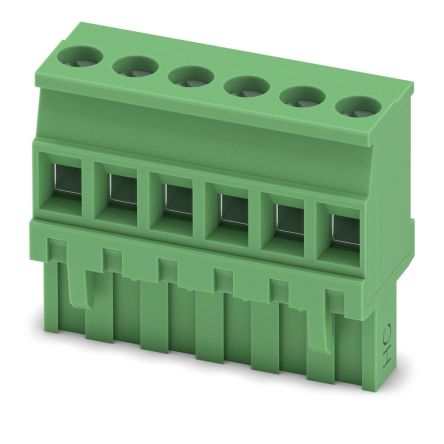

PHOENIX CONTACT 接线座- 接头/插头和插口 1912443

1912443概述

    高质量电子元器件技术手册文章

    1. 产品简介


    MVSTBR 2,5 HC/6-ST-5,08 PCB连接器是一款适用于印刷电路板(PCB)的高性能连接器。它主要用于电力传输系统,支持多种电压和电流规格,适用于各种工业自动化和控制系统的布线需求。该连接器具有较高的额定电压和电流能力,同时能够确保长期稳定可靠的工作。

    2. 技术参数


    - 基本参数
    - 产品类型: PCB连接器
    - 产品型号: MVSTBR 2,5 HC/..-ST
    - 产品系列: COMBICON Connectors M
    - 连接类型: 插座式
    - 安装方式: 卡扣式
    - 包装方式: 纸箱装
    - 额定电压: 320V (III/2)
    - 额定电流: 16A (见降额曲线)
    - 接触表面: 锡镀层
    - 导体截面积: 2.5mm²
    - 螺钉头形式: L形
    - 引脚间距: 5.08mm
    - 螺钉扭矩: 0.5Nm - 0.6Nm
    - 环境温度: 操作温度范围 -40°C至100°C (受降额曲线影响)
    - 湿度: 储存和运输湿度范围 30%至70%
    - 机械参数
    - 宽度: 30.48mm
    - 高度: 26mm
    - 长度: 12.6mm
    - 振动测试: 符合IEC 60068-2-6:2007-12标准
    - 耐久性测试: 符合IEC 60512-9-1:2010-03标准
    - 绝缘电阻: 相邻位置大于5MΩ
    - 环境温度测试: 符合ISO 6988:1985-02标准
    - 热稳定性测试: 100°C/168小时

    3. 产品特点和优势


    - 安全可靠: 额定电压高,可承受4kV的浪涌电压,保证电力系统的稳定运行。
    - 低温度上升: 由于接触压力大,温度上升低,有助于延长使用寿命。
    - 双钢弹簧设计: 通过双钢弹簧增加接触可靠性,能够在温度和功率波动的情况下保持安全连接。
    - 广泛兼容性: 全球通用的设计原则使其在不同国家和地区都有良好的适配性。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化系统: 用于自动生产线上的电力传输。
    - 控制面板: 用于控制柜内部布线。
    - 通信设备: 在电信基站等环境中作为连接点。
    使用建议:
    - 安装注意事项: 确保正确拧紧螺钉,以避免松动导致接触不良。
    - 环境适应性: 在极端环境下使用时,注意选择适合的环境温度范围内的连接器。
    - 测试验证: 在首次安装后进行必要的测试,如振动测试、耐久性测试,确保其性能符合预期。

    5. 兼容性和支持


    兼容性:
    - 适配模块: 可以与COMBICON MSTB 2,5 HC系列的其他模块配合使用,提高系统的灵活性和可扩展性。
    支持和维护:
    - 供应商支持: 凭借制造商提供的技术支持和文档,用户可以快速解决任何可能出现的技术问题。
    - 质保服务: 获得厂商的官方认证和支持,保证长期使用的可靠性。

    6. 常见问题与解决方案


    问题1: 连接器松动
    - 解决方案: 检查并重新拧紧连接器的螺钉,确保达到规定的扭矩值。
    问题2: 温度升高
    - 解决方案: 检查连接器是否过载,并适当减少负载;也可以更换为更高额定电流的连接器。
    问题3: 接触不良
    - 解决方案: 确保导体连接处清洁无氧化物,正确安装并检查是否符合规格。

    7. 总结和推荐


    综合评估:
    - 主要优点: 高可靠性、宽温度范围、低温度上升和广泛的应用范围。
    - 市场竞争力: 具备优良的安全性和耐用性,适用于各种严苛的工业环境。
    推荐使用:
    - 推荐: 综上所述,MVSTBR 2,5 HC/6-ST-5,08 PCB连接器是一款值得信赖的产品,无论是从安全性还是经济性考虑,都值得在相关项目中采用。

1912443参数

参数
长*宽*高 12.6mm*30.48mm*26mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1912443厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1912443数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1912443 1912443数据手册

1912443封装设计

查看详情并下载
Symbol
Footprint
3D Model
