3043239

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SPDB2,5/1-MBU,插拔件,Phoenix Contact 插拔式接线端子 插头, SPDB 2.5/ 1-M BU系列
供应商型号: 277-15121-ND
供应商: Digi-Key
标准整包数: 1

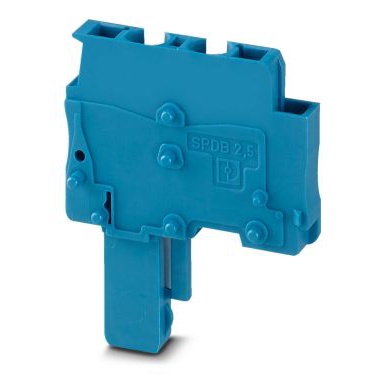

PHOENIX CONTACT 接线座- 接头/插头和插口 3043239

3043239概述


    产品简介

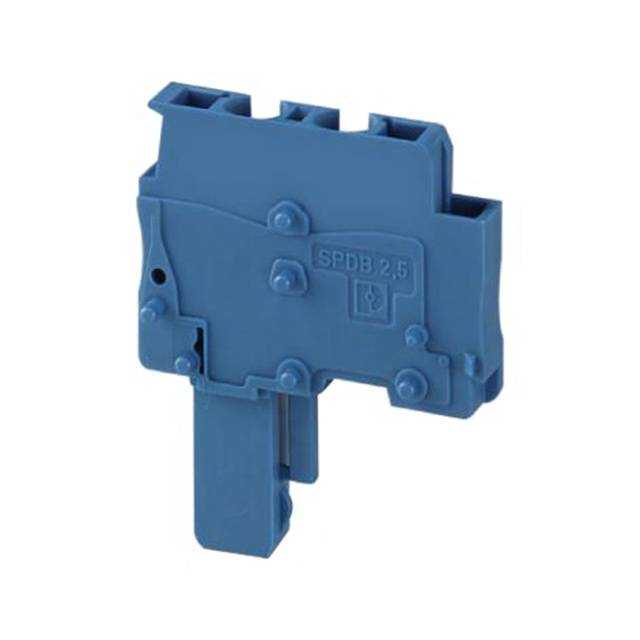

    插头(型号:SPDB 2,5/1-M BU)
    该插头属于一种基本的连接器组件,设计用于连接到基本终端块。主要功能是实现快速且可靠的电连接。它广泛应用于铁路行业、机器制造和工厂工程等领域。

    技术参数


    - 最大负载电流:24A(适用于2.5mm²导线)
    - 额定冲击电压:6kV
    - 污染等级:3级
    - 过电压类别:III类
    - 绝缘材料组:I类
    - 温度指数(电气,UL 746B):130°C
    - 环境温度范围:-60°C至130°C
    - 防护等级:根据不同测试标准通过,例如NF F16-101、NF F10-102和UL 94 V0等。
    - 颜色:蓝色
    - 宽度:5.2mm
    - 长度:32.7mm
    - 高度:39mm
    - 安装方式:弹簧夹式
    - 导线截面范围(固态):0.08mm²至4mm²(AWG 28至12)
    - 导线截面范围(柔性):0.08mm²至2.5mm²(AWG 28至14)

    产品特点和优势


    1. 插头配备桥接选项:适用于基本终端块的应用场景,提高灵活性。
    2. 现场组装方便:通过简单的卡扣结构,可直接在现场快速安装。
    3. 自装配解决方案:用户能够轻松自行组装,无需专业工具。
    4. 铁路应用测试通过:确保其满足铁路行业的严格标准。

    应用案例和使用建议


    - 铁路行业:该插头已通过铁路车辆防火测试,适合用于轨道交通系统中的布线连接。
    - 工业自动化:因其高过电压能力和防火特性,非常适合在复杂工业环境中使用。

    使用建议:建议在进行接线时遵循制造商推荐的导线截面范围,以保证最佳连接效果和安全性。

    兼容性和支持


    - 其他兼容性:该插头符合IEC 61984标准,与其他符合此标准的设备兼容。
    - 技术支持:制造商提供详尽的技术文档和指导,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 导线接触不良
    - 解决办法:检查导线是否正确剥离并插入到规定范围内;重新压紧接线柱。

    2. 插头温度过高
    - 解决办法:确保安装环境通风良好,导线截面与插头额定值匹配。

    总结和推荐


    这款插头凭借其在各种复杂环境下的卓越表现,特别是在高要求的铁路行业中的广泛应用,展示了其出色的设计和制造质量。它不仅具有较高的可靠性和耐久性,还便于安装和维护。因此,我们强烈推荐此款插头给需要高性能、高可靠性的电气连接解决方案的专业用户。

3043239参数

参数
长*宽*高 32.7mm*5.2mm*39mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3043239厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3043239数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3043239 3043239数据手册

3043239封装设计

查看详情并下载
Symbol
Footprint
3D Model
