1097569

产品分类: 距离传感器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器分线盒
供应商型号: 2265902
供应商: 海外现货
标准整包数: 1

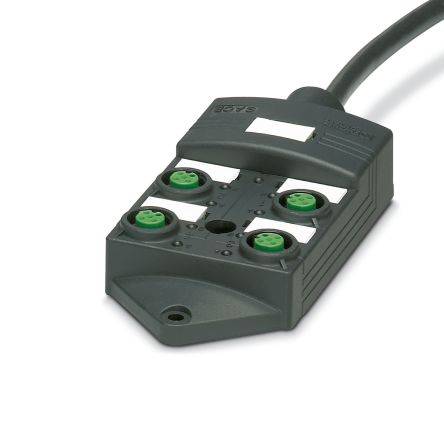

PHOENIX CONTACT 距离传感器 1097569

1097569概述

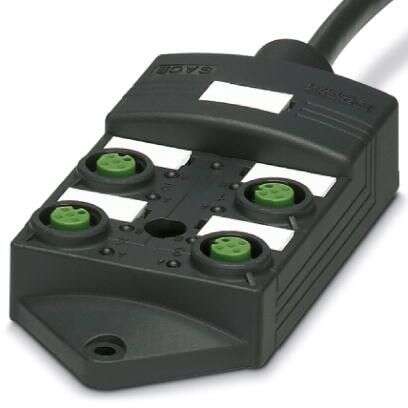

    # Phoenix Contact Distributor Box (SACB-4/8-L-1.5PUR SCO P) 技术手册

    产品简介


    基本介绍
    Phoenix Contact 的 SACB-4/8-L-1.5PUR SCO P 是一种多功能分布式接线盒,适用于工业自动化领域的标准应用。该产品通过M12-SPEEDCON插座进行传感器和执行器连接,提供了一种高效的信号管理解决方案。它的设计旨在提高系统可靠性、降低安装时间,并增强机器的可用性。
    主要功能
    - 快速安装:采用SPEEDCON快速锁定系统,节省安装时间。
    - 高防护等级:具有高防护等级(IP65/IP67),适用于各种环境条件。
    - 双占用槽位:允许在一个槽位内同时安装两个传感器。
    - 实时状态监控:提供绿色LED状态显示及黄色LED故障指示。
    应用领域
    - 工业自动化
    - 机器人技术
    - 物流系统
    - 制造设备

    技术参数


    一般特性
    - 产品编号:1097569
    - 包装单位:1个
    - 最小订单量:1个
    - 销售编码:BF41
    - 产品编码:BF3CBA
    - 毛重(含包装):368.2克
    - 净重(不含包装):22.22克
    - 原产国:德国
    尺寸与材料
    - 宽度:54毫米
    - 高度:23毫米
    - 长度:117毫米
    - 材质:
    - 螺纹套管:PBT
    - 外壳:PBT
    - 注塑化合物:PUR
    - 密封材料:NBR
    - 接触材料:Cu合金
    - 接触表面材料:镀金
    - 连接载体材料:PA
    电气特性
    - 最大工作电压:30 V DC
    - 标称电压:24 V DC
    - 总电流额定值:12 A
    - 每路径的最大电流承载能力:2 A
    - 每槽的最大电流承载能力:4 A
    连接数据
    - 连接系统:M12-SPEEDCON-插座
    - 紧固扭矩:
    - 槽位传感器/执行器电缆:0.4 Nm
    - 安装螺钉:0.5 Nm
    - 导体连接:固定连接180°,PUR/PVC
    - 电缆长度:1.5米

    产品特点和优势


    - 节省时间:SPEEDCON快速锁定系统大大缩短了安装时间。
    - 安全可靠:采用注塑材料制成的外壳,防护等级高达IP65/IP67,确保在恶劣环境中也能正常工作。
    - 灵活性:能够分布化地连接信号,并支持双槽位占用,提高了空间利用率。
    - 诊断方便:提供实时状态显示和快速诊断功能,便于及时处理故障。

    应用案例和使用建议


    应用场景
    - 在自动化生产线中,使用SACB-4/8-L-1.5PUR SCO P来集中管理和分配传感器信号。
    - 用于机器人技术中,将多个传感器统一管理和配置,提高系统的整体效率。
    使用建议
    - 在布线时,注意遵循规定的最小弯曲半径,避免过度弯曲导致防护等级下降。
    - 针对未使用的插槽,务必密封好以防止灰尘和湿气进入,影响设备正常运行。
    - 在安装过程中,合理使用螺丝刀和工具,以确保每个连接点的安全性和稳定性。

    兼容性和支持


    - 兼容性:该产品适用于多种标准接口,如M12,且支持固定连接180°。
    - 支持服务:凤凰接触提供全面的技术支持和维护服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 弯曲半径超出限制导致防护等级下降 | 在布线时,遵循规定的最小弯曲半径。 |
    | 未使用的插槽未密封 | 使用适当的密封插头或盖子密封所有未使用的插槽。 |
    | 连接松动 | 使用指定的紧固扭矩工具确保连接牢固。 |

    总结和推荐


    SACB-4/8-L-1.5PUR SCO P 是一款高度集成的分布式接线盒,具有高效、灵活和可靠的特性。它不仅简化了安装过程,还增强了系统的整体性能和稳定性。无论是工业自动化还是机器人技术,这款产品都能提供出色的解决方案。我们强烈推荐使用此产品来提升您的项目质量与效率。
    Phoenix Contact 美国
    电话:(+717) 944-1300
    邮箱:info@phoenixcon.com
    网址:https://www.phoenixcontact.com/us/products/1097569

1097569参数

参数
感应距离 -
最大供电电流 -
最大工作供电电压 -
最小工作供电电压 -
输出类型 -
长*宽*高 150cm*8.7mm*8.7mm
包装方式 散装
