3060490

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

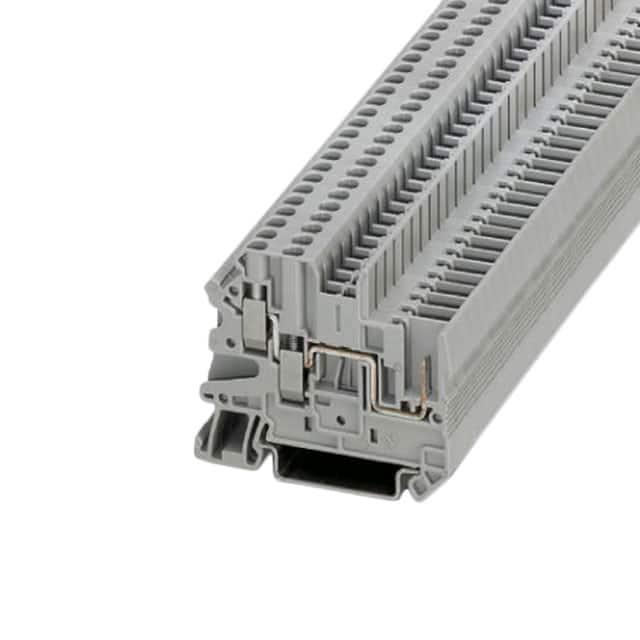

产品描述: 菲尼克斯,直通式接线端子,UT2,5-TWIN/1P,菲尼克斯 直通式接线端子 , UT系列, 3路, DIN 轨安装, 螺钉端接, 26-12-2020 AWG线规, 24A, 500 V
供应商型号: 651-3060490
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 3060490

3060490概述

    高质量文章:菲尼克斯(Phoenix)UT 2,5-TWIN/1P馈通端子块技术手册

    1. 产品简介


    菲尼克斯(Phoenix)的UT 2,5-TWIN/1P馈通端子块是一款高效率和多功能的接线端子,主要用于在工业自动化、楼宇自动化、机械工程等领域实现安全可靠的连接。它提供两种导线出口方向的选择,满足不同安装需求。该产品能够支持从0.14mm²到4mm²的单股或绞合导线连接,适用范围广泛,尤其适合需要高效、灵活布线的场合。

    2. 技术参数


    - 连接方式: 螺钉/插拔连接
    - 导线截面积: 固体导线0.14mm²至4mm²,绞合导线0.14mm²至2.5mm²
    - 导线直径: AWG 26至12
    - 宽度: 5.2毫米
    - 颜色: 灰色
    - 安装方式: NS 35/7.5, NS 35/15 DIN轨
    - 电流容量: 在导线截面为4mm²时,最大载流能力为24A
    - 额定浪涌电压: 6kV
    - 污染等级: 3级
    - 浪涌电压类别: III类
    - 绝缘材料组: I类

    3. 产品特点和优势


    UT 2,5-TWIN/1P馈通端子块的一大特点是其灵活的导线出口方向,可以向侧面或上方导出,适用于多种应用场景。此外,产品配备有螺钉夹,能够确保插头的安全锁紧。这些设计使得它能够在各种复杂的工业环境中保持稳定的连接,大大提升了系统的可靠性。

    4. 应用案例和使用建议


    - 案例: 在建筑自动化系统中,这款馈通端子块可用于各类电器和传感器的连接,以实现对温度、湿度等参数的精确控制。
    - 使用建议: 在进行布线前,务必确认所使用的导线截面符合技术参数要求;使用螺丝刀拧紧螺丝时,应达到规定扭矩值,以保证良好的接触和安全性。

    5. 兼容性和支持


    该产品与其他品牌的标准DIN导轨完全兼容,可轻松安装于NS 35/7.5或NS 35/15标准导轨上。同时,菲尼克斯提供全面的技术支持,包括详细的安装指南、常见问题解答及售后服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题: 连接不稳定,导线容易松动。
    - 解决方案: 检查并确保螺丝已正确拧紧至规定的扭矩值,必要时可更换绝缘套管来加固连接。
    - 问题: 端子块发热严重。
    - 解决方案: 重新检查导线的连接是否牢靠,并考虑更换更大截面积的导线以减少电阻带来的热量。

    7. 总结和推荐


    综上所述,菲尼克斯的UT 2,5-TWIN/1P馈通端子块凭借其灵活的设计、优良的性能以及强大的兼容性,在众多应用场景中表现出色。无论是在工业自动化还是楼宇自动化项目中,它都是一个值得信赖的选择。强烈推荐该产品给需要高效、可靠连接解决方案的工程师和技术人员。

3060490参数

参数
长*宽*高 55.7mm(长度)*5.2mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3060490厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3060490数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3060490 3060490数据手册

3060490封装设计

查看详情并下载
Symbol
Footprint
3D Model
