1755574

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MSTBVA2,5/8-G,PCB插座,Phoenix Contact 5.0mm间距8p插拔式接线端子 插座头, COMBICON MSTBVA系列, 320.0 v, 焊接
供应商型号: JY-1755574
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1755574

1755574概述


    产品简介

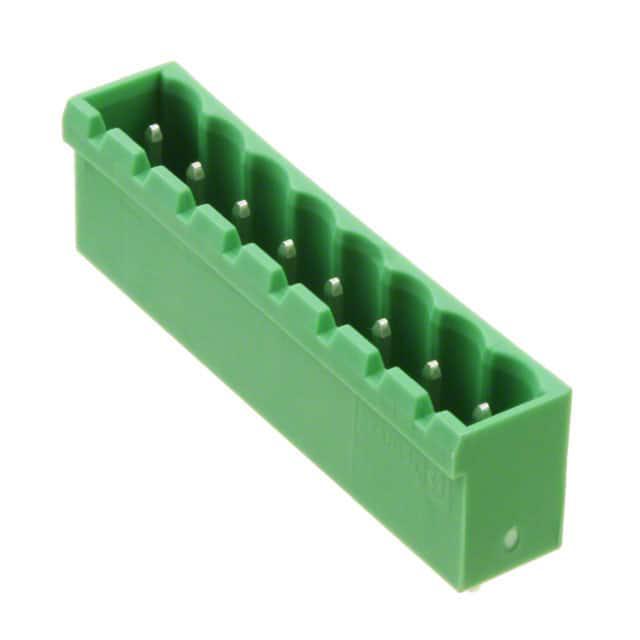

    MSTBVA 2,5/8-G PCB Header
    MSTBVA 2,5/8-G 是一种用于印刷电路板(PCB)的连接器头。它主要用于电力传输和信号传递,具有高可靠性和易于安装的特点。这类连接器广泛应用于工业自动化、电信设备、电力系统和其他需要高性能连接器的应用场景。

    技术参数


    - 基本规格:
    - 产品类型:PCB Headers
    - 额定电压(III/3):320 V
    - 额定电流:12 A
    - 横截面积:2.5 mm²
    - 接触表面材料:锡(Sn)
    - 连接类型:针脚(Pin)
    - 位置数:8
    - 排数:1
    - 产品系列:MSTBVA 2,5/..-G
    - 引脚间距(Pitch):5 mm
    - 安装方式:波峰焊接(Wave Soldering)
    - 电气特性:
    - 最大电压耐受值:4 kV
    - 绝缘电阻:>5 MΩ
    - 抗冲击电压能力:CTI 600
    - 最小间隙值(III/3):3 mm
    - 最小爬电距离(III/3):4 mm
    - 环境适应性:
    - 工作温度范围:-40°C 至 100°C
    - 存储/运输温度范围:-40°C 至 70°C
    - 相对湿度范围(存储/运输):30% 至 70%
    - 振动测试频率:10 - 150 - 10 Hz

    产品特点和优势


    - 高度灵活性:设计灵活,可支持不同连接技术的设备。
    - 全球适用性:采用广泛认可的安装原理,便于在全球范围内使用。
    - 垂直连接能力:支持多行排列于PCB上。
    - 结构稳定:封闭轮廓确保插接连接的稳定性。
    - 易维护性:采用插接模块设计,便于PCB更换。

    应用案例和使用建议


    - 应用案例:适用于工业自动化控制系统的电源连接,以及电信设备和电力系统的信号传输。
    - 使用建议:建议根据实际应用场景选择合适的安装方式,并确保使用过程中符合相关安全规范。例如,在高温或低温环境下使用时需注意散热或保温措施。

    兼容性和支持


    - 兼容性:与COMBICON MSTB 2,5插接系统兼容。
    - 制造商支持:提供详细的安装指导和技术支持,确保用户能够顺利使用产品。

    常见问题与解决方案


    - 问题1:插头无法插入。
    - 解决方案:检查插座和插头是否对准,尝试调整插头的位置后再试。

    - 问题2:插接后无法固定。
    - 解决方案:检查是否有异物阻挡,确认安装过程符合标准步骤。

    总结和推荐


    MSTBVA 2,5/8-G PCB Header凭借其高度灵活性、可靠的电气性能和广泛的适用范围,是工业控制和信号传输领域的一个优秀选择。其易用性和稳定性使其成为许多应用场景的理想解决方案。推荐在需要高可靠性和多功能性的场合使用此产品。

1755574参数

参数
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 8pin
类型 接头,公引脚,带罩(4 面)
长*宽*高 8.6mm*42mm*15.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1755574厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1755574数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1755574 1755574数据手册

1755574封装设计

查看详情并下载
Symbol
Footprint
3D Model
