1714872

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 1.27mm间距20p双排排母 母连接器, FP 1.27/ 20-FH系列, 表面
供应商型号: 3251236
供应商: 海外现货
标准整包数: 1

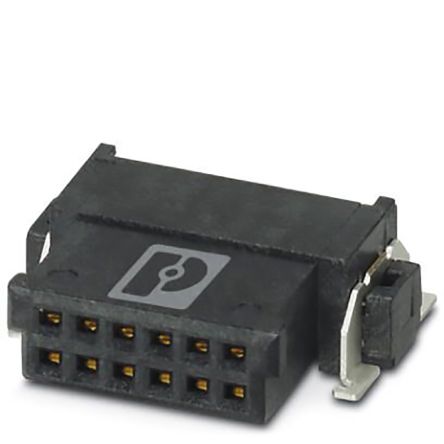

PHOENIX CONTACT 矩形连接器 - 针座 - 插座/母插口 1714872

1714872概述


    产品简介


    SMD Female Connectors - FP 1,27/20-FH - 1714872
    SMD(表面贴装技术)母端子连接器广泛应用于各种电子产品中,尤其是在需要紧凑且高效布线的设计中。本款连接器(型号:FP 1,27/20-FH)具有出色的电气特性和机械性能,适合用于板对板或线对板的连接,满足多种电子设备的需求。

    技术参数


    - 基本属性:
    - 插入系统:FINEPITCH 1.27mm
    - 接触类型:母端子
    - 系列:FP 1,27/...-FH
    - 节距:1.27 mm
    - 位置数:20
    - 安装方式:SMD焊接
    - 电气特性:
    - 额定电流(20℃):1.4 A(50个位置)
    - 测试电压:500 V AC
    - 接触电阻:≤25 mΩ(符合IEC 60512-2-1:2002-02标准)
    - 绝缘电阻:≥10 GΩ(符合IEC 60512-3-1:2002-02标准)
    - 材料属性:
    - 接触材料:铜合金
    - 接触面材料:顶部金层 (Au),中间镍层 (Ni),钯镍层 (PdNi)
    - 塑料材料:液晶聚合物(LCP),符合等级IIIa
    - CTI(相对漏电起始电压):175(符合IEC 60112标准)
    - 燃烧等级:UL 94 V0级
    - 尺寸及规格:
    - 长度(l):7.2 mm
    - 宽度(w):17.79 mm
    - 高度(h):4.55 mm
    - 焊接针高度(无焊针):3.8 mm
    - 引脚间距:1.27 mm
    - 平行度:≤ 0.1 mm
    - 连接器覆盖厚度:0.9 mm
    - 重叠长度:1.5 mm
    - 中心偏移:± 0.7 mm(纵向和横向)
    - 角度容差:纵向± 4°,横向± 2°
    - 包装信息:
    - 包装单位:32 mm宽带
    - 每包件数:560个
    - 外部包装:透明袋
    - 包装类型:卷盘
    - 处理说明:
    - 加工方法:回流焊接
    - 防潮级别:MSL 1
    - 工作温度:储存/运输:-40 ℃ 至 70 ℃,装配:-5 ℃ 至 100 ℃,操作:-55 ℃ 至 125 ℃

    产品特点和优势


    1. 镀金接触点: 确保长期稳定的数据传输质量。
    2. 紧凑型设计: 高位数的板对板或线对板连接器,适合空间节省的设计。
    3. 高灵活性: 叠加式、共面式或垂直式PCB连接方式,提供设备连接的最大灵活性。
    4. 多样化组合: 可以将不同高度的公头和母头连接器组合在一起,实现8 mm至13.8 mm的自定义PCB间隔。

    应用案例和使用建议


    此连接器适用于许多设备,如通信设备、工业控制板、汽车电子等。对于设计工程师而言,建议在设计时注意PCB布局和组装工艺的选择,确保连接器能有效工作。此外,在批量生产前进行测试和验证也非常重要。

    兼容性和支持


    本款SMD母端子连接器(FP 1,27/20-FH)在设计上具备较高的兼容性,可以与其他型号的公头连接器配合使用,为用户提供灵活的连接选择。Phoenix Contact公司提供了详尽的技术文档和支持服务,确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 如何正确安装?
    - 严格按照技术手册中的回流焊接工艺进行安装。焊接后需要进行目视检查,确认无误后方可使用。
    2. 如何判断接触不良?
    - 检查接触电阻是否超出标准(≤25 mΩ)。如果超过此值,可能需要重新焊接或更换连接器。
    3. 长时间使用后如何维护?
    - 建议每10万次插拔循环后进行一次全面检查,确保接触点无损坏或腐蚀现象。

    总结和推荐


    总体来说,这款SMD母端子连接器(FP 1,27/20-FH)以其稳定的电气性能、紧凑的体积和高度的可配置性,成为市场上备受推崇的产品之一。它适用于多种应用场景,尤其适合需要高效连接和节省空间的电子产品。如果您正在寻找一款可靠且高效的连接解决方案,这款产品无疑是您的理想选择。强烈推荐您选用Phoenix Contact公司的这一产品。

1714872参数

参数
触头镀层 - 配接
类型 Push-Pull,Receptacle
针脚数 20pin
排数 2
防护等级 -
间距-配接 1.27mm
额定电流 1.4A
触头镀层厚度 - 配接 -
颜色 黑色
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

1714872厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1714872数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 针座 - 插座/母插口 PHOENIX CONTACT 1714872 1714872数据手册

1714872封装设计

查看详情并下载
Symbol
Footprint
3D Model
