2906756

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,TTC-6P-3-HF-M-12DC-PT-I,
供应商型号: 651-2906756
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 电路保护 2906756

2906756概述

    Surge Protection Device TTC-6P-3-HF-M-12DC-PT-I 技术手册

    产品简介

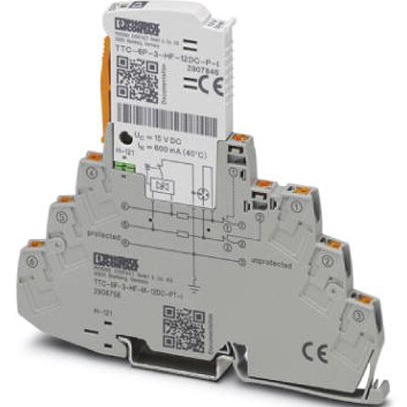

    本产品为一款浪涌保护装置(TTC-6P-3-HF-M-12DC-PT-I),编号为2906756,专用于高频(HF)应用和电信接口的浪涌保护。它采用一体化设计,集成了保护插头和基座元件,并带有集成状态指示器和刀开关断功能,适用于三根信号线且共用参考电位的情况。特别适用于无供电电压的应用场合。

    技术参数


    该产品的技术规格及性能参数如下:
    - 尺寸:高度为105.8mm,宽度为6.2mm,深度为100mm。
    - 工作环境:操作环境温度范围为-40°C至85°C;储存和运输环境温度范围同样为-40°C至85°C。防护等级为IP20。
    - 材料:外壳材质为聚对苯二甲酸丁二醇酯(PBT),具有阻燃等级UL 94 V-0。
    - 安装方式:DIN导轨式安装,35mm宽。
    - 保护电路分类:IEC测试分类C1、C2、C3、D1。
    - 电气特性:额定电压UN为12V DC,最大连续电压UC为15V DC,额定电流为600mA(56°C),运行有效电流IC在UC时小于等于100μA。
    - 其他参数:残余电流IPE小于等于200μA,脉冲放电电流Iimp(10/350)µs为0.5kA,总放电电流Itotal(8/20)µs为10kA,响应时间tA(核心-核心和核心-地)小于等于1ns,输入衰减aE,典型值0.3dB(≤8.7MHz/150Ω和≤10.5MHz/150Ω)。

    产品特点和优势


    - 空间节省:总体宽度仅为6.2mm,适合紧凑安装。
    - 状态显示:集成机械状态指示器,无需额外电源即可显示状态。
    - 远程监控:可选配远程信号模块,最多可监控40个设备,无需额外布线。
    - 便捷安装:采用Push-in连接技术,无需工具即可快速安装。
    - 免干扰操作:在维护期间,插拔不影响信号。
    - 安全可靠:具备错误编码功能,确保正确更换保护插头;具备垂直刀开关断功能,便于维护时断开信号线路。
    - 过载保护:集成过载断路装置,确保安全。
    - 易于测试:与CHECKMASTER 2配合使用,方便测试和记录。

    应用案例和使用建议


    根据技术手册中的描述,该浪涌保护装置适用于多种应用场景,如电信接口和HF应用。例如,在数据中心或通信基站中,它可以用于保护敏感电子设备免受雷击或其他瞬态电压事件的影响。为了确保最佳性能,建议按照标准(如IEC 61643-21)进行安装和测试,并定期检查其状态以确保持续正常运行。

    兼容性和支持


    该产品与其他标准的DIN导轨安装设备兼容,支持Push-in连接方法。制造商提供详细的用户文档和在线支持,包括安装指南和技术服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题:状态指示灯不亮。
    - 解决方案:检查电源和连接线是否正确安装;如果仍然不亮,可能需要更换保护插头。
    - 问题:过载后无法自动复位。
    - 解决方案:确认是否有过载现象;如果是,需要手动复位或更换保护插头。

    总结和推荐


    总的来说,TTC-6P-3-HF-M-12DC-PT-I是一款功能强大且易于使用的浪涌保护装置。它的高防护等级、灵活的安装选项和丰富的附加功能使其在市场上具有显著的竞争优势。对于需要高效、可靠浪涌保护的应用场景,强烈推荐使用此产品。

2906756参数

参数
类型 -
长*宽*高 105.8mm*6.2mm*105.8mm
安装方式 DIN导轨安装

2906756厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
