505055

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,SSK135KER-EX,
供应商型号: 505055
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT 端子 - 线对板端子 505055

505055概述

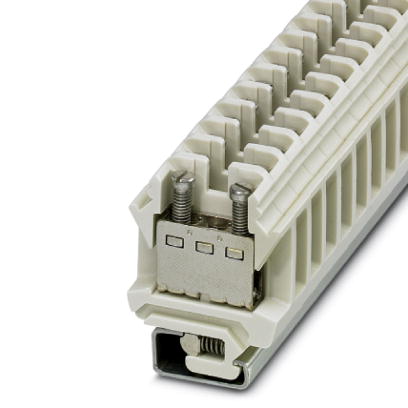

    # 直通式接线端子 SSK 135 KER-EX 技术手册

    产品简介


    SSK 135 KER-EX 是一种用于电气设备中的直通式接线端子,它适用于工业和商业应用中的各种接线需求。这款接线端子通过螺钉连接方式提供可靠且高效的导线连接,广泛应用于控制柜、配电系统和其他需要高可靠性的接线场合。
    主要功能
    - 提供可靠的螺钉连接方式,确保导线连接的稳定性。
    - 具备出色的电性能和机械性能,适用于大功率和高频应用。
    - 配备链式桥接件,简化电位分配,提高布线效率。
    应用领域
    - 工业自动化控制系统
    - 配电系统
    - 建筑电气系统
    - 机械设备控制系统

    技术参数


    主要规格
    - 层数:1
    - 连接量:2
    - 额定横截面:1 mm² - 35 mm²
    - 额定电压:800 V
    - 额定电流:101 A (当连接截面积为25 mm²的导线时)
    - 最大负载电流:125 A (当连接截面积为35 mm²的导线时)
    环境与电气特性
    - 绝缘材料:陶瓷
    - 阻燃等级:符合UL 94 V0
    - 开口式侧板
    - 防护等级:符合DIN EN 60529 (VDE 0470-1)
    - 额定温度:-40°C 至 +70°C
    - 额定浪涌电压:8 kV
    - 污染等级:3
    - 温度上升:≤ 70°C
    - 短时电流:3 kA (25 mm²),4.2 kA (35 mm²)
    尺寸
    - 宽度:15.3 mm
    - 长度:53 mm
    - 高度(安装于NS 32导轨上):67 mm
    接线数据
    - 刚性导线:1 mm² - 35 mm²
    - 柔性导线:1 mm² - 25 mm²
    - 剥线长度:16 mm
    - 螺纹:M6
    - 最小紧固扭矩:3.2 Nm
    - 最大紧固扭矩:3.7 Nm

    产品特点和优势


    SSK 135 KER-EX 的独特之处在于其紧凑的结构设计和易于安装的链式桥接件。这些特点使其成为高密度布线系统的理想选择。此外,它的高阻燃等级(UL 94 V0)确保了在极端环境下的安全性,而卓越的电性能则提供了稳定的连接,适用于各类高压和高频应用场景。

    应用案例和使用建议


    应用案例
    在工业自动化控制系统中,SSK 135 KER-EX 通常被用于连接高电流设备,如电机和变频器。例如,在一个需要频繁接线和断线的机器人控制系统中,这款接线端子能够提供稳定的连接,并简化线路布局。
    使用建议
    - 在安装前确保所有导线的剥线长度符合标准,以避免短路。
    - 定期检查紧固件的扭矩,确保连接可靠。
    - 对于频繁振动的应用场合,考虑使用额外的防松措施,如弹簧垫片。

    兼容性和支持


    兼容性
    - 与NS 32导轨兼容,便于安装和维护。
    - 可与配套的桥接件和端板配合使用,形成完整的接线解决方案。
    支持
    - 出厂附带详细的技术手册和安装指南。
    - 厂商提供技术支持和售后服务,包括故障诊断和维修服务。

    常见问题与解决方案


    问题与解决方案
    - Q: 端子的额定电流是多少?
    - A: 额定电流为101 A (当连接截面积为25 mm²的导线时)。
    - Q: 如何检查端子的机械稳定性?
    - A: 使用制造商提供的检测工具进行机械稳定性测试。
    - Q: 端子的最大负载电流是多少?
    - A: 最大负载电流为125 A (当连接截面积为35 mm²的导线时)。

    总结和推荐


    综合评估
    SSK 135 KER-EX 直通式接线端子以其出色的电性能、高可靠性及易于安装的特点,成为工业自动化控制系统中的优选产品。其紧凑的设计和强大的电性能使其在各类高要求应用中表现出色。
    推荐使用
    鉴于其优秀的品质和广泛的应用范围,我们强烈推荐 SSK 135 KER-EX 在需要高可靠性连接的应用场景中使用。无论是工业自动化还是建筑电气系统,这款接线端子都能满足您的需求。

505055厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

505055数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 505055 505055数据手册
