1013464

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST4-QUATTRORD,Feed-through terminal block, nom. voltage: 800 V, nominal current: 32 A, connection method: Spring-cage connection, number of connections: 4, cross section: 0.08 mm² - 6 mm², AWG: 28 - 10, width: 6.2 mm, color: red, mounting type: NS 35/7,5, NS 35/15
供应商型号: Q-1013464
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 1013464

1013464概述

    #

    产品简介

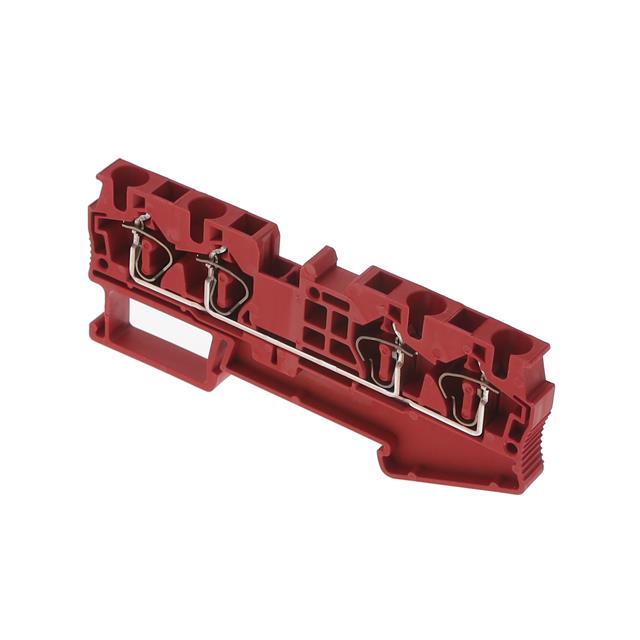

    ST 4-QUATTRO RD Feed-through Terminal Block
    ST 4-QUATTRO RD是一款适用于多种工业领域的通孔端子块,主要应用于机器制造、工厂自动化以及过程工业。它能够实现跨接连接,允许任何数量的终端块之间进行电位分配。该端子块具有紧凑的设计,可以在有限的空间内连接多根导线,适用于复杂电路系统。

    技术参数


    以下是该端子块的技术参数:
    | 参数 | 规格 |

    | 额定电压 | 800 V |
    | 额定电流 | 32 A(最大负载电流:40 A) |
    | 导线截面积 | 刚性导线:0.08 mm² - 6 mm²
    柔性导线:0.08 mm² - 4 mm² |
    | 连接方法 | 弹簧夹连接 |
    | 数量级数 | 1 级 |
    | 标称横截面积 | 4 mm² |
    | 剥线长度 | 8 mm - 10 mm |
    | 封装单位 | 50 个 |
    | 最小订购量 | 50 个 |
    | 颜色 | 红色 (RAL 3001) |
    | 安装类型 | NS 35/7.5, NS 35/15 |
    | 重量(含包装) | 14.52 克 |
    | 重量(不含包装) | 14 克 |

    产品特点和优势


    - 高效连接:支持4根导线的连接,采用弹簧夹连接方式,确保可靠连接。
    - 环境适应性强:能够在-60°C到110°C的温度范围内工作,适合各种恶劣环境。
    - 兼容性强:提供了一系列插件桥,方便与不同类型的终端块进行连接。
    - 认证齐全:通过了多项国际认证,包括ATEX、IECEx、cULus等,确保产品在全球范围内的合规性。

    应用案例和使用建议


    应用案例
    ST 4-QUATTRO RD端子块常用于电力分配和控制系统,特别是在需要高可靠性的环境中,例如风电场、太阳能电站以及自动化生产线。这些场景中,端子块必须能够在极端条件下稳定运行。
    使用建议
    - 在安装过程中,确保剥线长度适中,避免过度剥线导致接触不良。
    - 定期检查连接点,确保没有松动或氧化现象,保证长期稳定的电连接。
    - 对于柔性导线,使用合适的端帽(如TWIN型端帽),以确保连接的可靠性。

    兼容性和支持


    - 兼容性:ST 4-QUATTRO RD端子块支持多种配件,如CLIPFIX系列固定装置,可以轻松与其他终端块连接。
    - 支持和维护:制造商提供全面的技术支持,包括详细的安装指南和故障排除手册,确保用户在使用过程中获得及时帮助。

    常见问题与解决方案


    问题1:如何确保导线连接稳固?
    解决办法:在安装前,仔细调整导线的剥线长度,并使用合适的工具紧固导线,确保没有松动现象。
    问题2:如何处理高温环境下导线的热胀冷缩问题?
    解决办法:定期检查连接点,如有必要,使用适当的固定件或弹簧夹来补偿导线的热胀冷缩,确保长期稳定的电连接。
    问题3:如何判断端子块是否损坏?
    解决办法:在断开电源的情况下,检查连接点是否有烧焦、断裂或其他异常现象,如有疑问,请联系技术支持。

    总结和推荐


    ST 4-QUATTRO RD是一款高性能、高可靠的终端块产品,广泛适用于各种工业环境。其紧凑设计、强大的连接能力和全面的安全认证使其成为许多工业应用的理想选择。鉴于其出色的性能和广泛的适用性,我们强烈推荐使用这款产品。

1013464参数

参数
长*宽*高 87mm*6.2mm*44mm
零件状态 在售
包装方式 散装

1013464厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1013464数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1013464 1013464数据手册

1013464封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 11.0569
库存: 500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 552.84
