2908500

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 菲尼克斯 接口继电器, RIF-1-RSC-LDP-12DC/1X21系列, 线圈电压 12V 直流, 触点配置 单刀双掷, DIN 导轨
供应商型号: 2908500
供应商: Master
标准整包数: 3

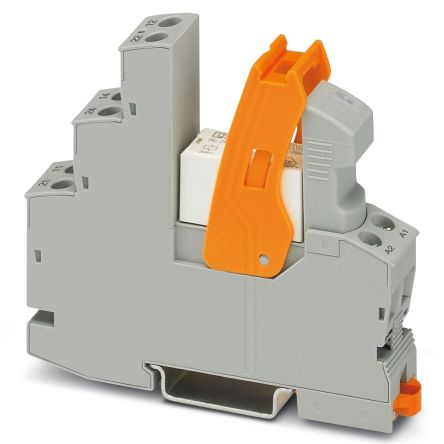

PHOENIX CONTACT 其他继电器 2908500

2908500概述


    产品简介


    本产品为菲尼克斯(Phoenix Contact)推出的预组装继电器模块,型号为RIF-1-RSC-LDP-12DC/1X21。该模块由继电器基座、带螺钉连接的功率接触继电器、插件显示/干扰抑制模块及固定夹组成。此模块属于RIFLINE完整系列产品之一,适用于广泛的工业应用。产品类型包括机电式继电器和固态继电器,符合UL 508标准,在多个关键组件上均有相关认证。

    技术参数


    电气特性
    - 输入电压:12 V DC
    - 输出类型:单个转换触点
    - 接触材料:AgNi
    - 驱动方式:单稳态
    - 典型输入电流:33 mA
    - 额定绝缘电压:250 V AC
    - 最大电源损耗:0.4 W
    - 测试电压(线圈/触点):4 kVrms(50 Hz,1分钟)
    - 工作温度范围:操作 -40°C 至 70°C;存储/运输 -40°C 至 85°C
    机械特性
    - 尺寸:宽度16mm,高度90mm,深度75mm
    - 材料规格:外壳阻燃等级 UL 94 V2
    - 连接方式:螺钉连接
    - 导线横截面积:硬导体 0.5 mm² 至 4 mm²,软导体 0.5 mm² 至 4 mm²
    - 紧固扭矩:0.5 Nm 至 0.6 Nm

    产品特点和优势


    1. 多功能集成:集成了继电器基座、功率接触继电器、插件显示/干扰抑制模块及固定夹,形成一个完整的解决方案。
    2. 高可靠性:在100%的工作负荷下具有约3 x 10^7次的操作循环寿命。
    3. 安全隔离:提供安全隔离功能,适用于各种恶劣环境。
    4. 广泛适用:适用于多种工业控制和自动化应用,包括电源管理和信号传输。
    5. 环保认证:符合RoHS标准,保证无有害物质排放,环保且可长期使用。

    应用案例和使用建议


    应用场景:
    - 工业自动化系统:用于信号切换、电源管理。
    - 通信设备:用于信号传输和电源控制。
    - 智能家居:用于智能家居系统的信号控制和电源管理。
    使用建议:
    - 在安装时确保继电器基座的保护等级IP20和整体继电器的防护等级RT III。
    - 注意电源波动,以确保产品的稳定运行。建议使用稳定的电源供给,避免电压波动导致的故障。
    - 在高温环境下使用时,需要监控温度并采取适当的散热措施,以确保产品可靠运行。
    - 定期检查连接点和导线,确保紧固扭矩合适,防止因松动引起的安全隐患。

    兼容性和支持


    该产品与菲尼克斯RIF-1、RIF-2、RIF-3和RIF-4系列的基座兼容。产品供应商提供全面的技术支持和售后服务,用户可以通过访问菲尼克斯官网获取详细的安装指南和维护文档。此外,官方网站还提供了下载证书的功能,方便用户查询产品的相关认证信息。

    常见问题与解决方案


    1. 问题:继电器不动作
    - 解决方案:检查输入电压是否稳定,确认电源供给正常。同时检查电路连接是否正确,必要时更换继电器模块。
    2. 问题:发热严重
    - 解决方案:检查导线连接是否紧固,避免接触不良导致的热量积聚。同时注意周围环境温度,避免高温环境下使用。
    3. 问题:频繁跳闸
    - 解决方案:排查电路负载是否超出额定范围,调整负载到安全范围内。检查是否有电弧或其他电气干扰,如有必要进行屏蔽处理。

    总结和推荐


    综上所述,RIF-1-RSC-LDP-12DC/1X21继电器模块是一款高效、可靠的产品,适用于广泛的工业应用。它的多功能集成、高可靠性以及对恶劣环境的适应能力使其在市场上具有较强的竞争力。我们强烈推荐此产品给需要高质量继电器解决方案的用户。通过合理的使用和维护,可以确保该产品的长期稳定运行,满足用户的各类需求。

2908500参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 75mm*16mm*89mm
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

2908500厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908500数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2908500 2908500数据手册

2908500封装设计

查看详情并下载
Symbol
Footprint
3D Model
