3211236

产品分类: 接线座- 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UK10,3-HESI1000V,保险丝支架,
供应商型号: 3260385
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线座- 配件 3211236

3211236概述

    UK 10,3-HESI 1000V 熔断端子技术手册

    产品简介

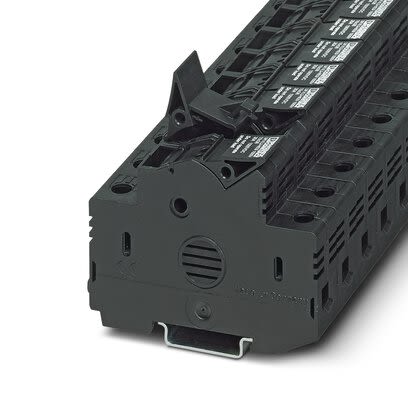

    UK 10,3-HESI 1000V 是一款由 PHOENIX CONTACT 生产的熔断端子。它专为配合直径为 10.3 mm、长度为 38 mm 的管状熔丝而设计。这种端子适用于 1.5 到 25 mm² 的导线截面积(AWG 16 至 4),宽度为 18 mm,颜色为黑色。该产品广泛应用于工业控制系统、电源分配系统、通信设备以及其他需要高可靠性的电力传输场合。

    技术参数


    以下是 UK 10,3-HESI 1000V 的关键技术参数:
    - 连接数量: 2个
    - 颜色: 黑色
    - 绝缘材料: 聚酰胺(PA)
    - 阻燃等级: 按照 UL 94 V0 标准
    - 污染等级: 3级
    - 冲击电压类别: III 类
    - 绝缘材料组别: IIIb 组
    - 额定电流: 最大 32 A(取决于所用熔丝的额定值)
    - 额定电压: 1000 V
    - 适用导线尺寸:
    - 固体导线: 最小 1.5 mm²,最大 25 mm²
    - 编织导线: 最小 1.5 mm²,最大 16 mm²
    - 螺纹连接: M5
    - 拧紧力矩: 2.5 Nm 至 3 Nm
    - 安装方式: DIN 导轨安装
    - 兼容尺寸:
    - NS 35/7.5: 高度 65.5 mm
    - NS 35/15: 高度 73 mm

    产品特点和优势


    - 多功能性: 可以安装在不同类型的 DIN 导轨上,适用于多种场合。
    - 高可靠性: 采用高质量聚酰胺材料和符合 UL 94 V0 阻燃标准,确保长时间运行下的安全稳定。
    - 高效安装: 快速连接和简便的导线剥线设计,提高装配效率。
    - 广泛的兼容性: 支持多种导线尺寸和类型,易于集成到现有系统中。

    应用案例和使用建议


    UK 10,3-HESI 1000V 在许多工业应用中都有用武之地,例如:
    - 太阳能光伏系统: 与 10.3x38 mm 的熔丝配合使用,保护电路免受过载。
    - 配电箱: 提供稳定的电力分配解决方案,增强系统的安全性。
    使用建议:
    - 在安装前,确保导线已经正确剥线并符合端子的规格要求。
    - 定期检查接头的拧紧情况,避免因松动而导致的接触不良。
    - 注意选择合适的熔丝规格,以确保电路的安全运行。

    兼容性和支持


    UK 10,3-HESI 1000V 可以与多种 DIN 导轨和配件一起使用,例如:
    - NS 35/7.5 和 NS 35/15 型号的 DIN 导轨。
    - 拧紧工具如 VDE 认证螺丝刀,确保安装质量。
    厂商提供全面的技术支持和售后服务,包括详细的用户手册和技术文档下载,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题: 导线连接不牢固。
    - 解决办法: 检查并确保拧紧螺丝达到规定的力矩值。
    2. 问题: 熔丝频繁烧断。
    - 解决办法: 检查电路负载,确保其不超过熔丝的额定值。
    3. 问题: 连接处过热。
    - 解决办法: 检查拧紧力矩是否合适,确认导线没有过多缠绕导致接触不良。

    总结和推荐


    UK 10,3-HESI 1000V 是一款设计精良、高性能的熔断端子。其广泛的应用范围、高可靠性和简易安装使得它成为工业控制和配电系统中不可或缺的组件。我们强烈推荐该产品给那些追求高性能和可靠性的工程师和设计师。
    如果您有任何疑问或需要进一步的支持,请访问 PHOENIX CONTACT 的官方网站或联系他们的客服团队。

3211236参数

参数
长*宽*高 81mm(长度)*18mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3211236厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3211236数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 配件 PHOENIX CONTACT 3211236 3211236数据手册

3211236封装设计

查看详情并下载
Symbol
Footprint
3D Model
