2900458

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 继电器底座, PLC-BPT-TTL/1系列, DIN 导轨安装
供应商型号: 2900458-ND
供应商: Digi-Key
标准整包数: 1

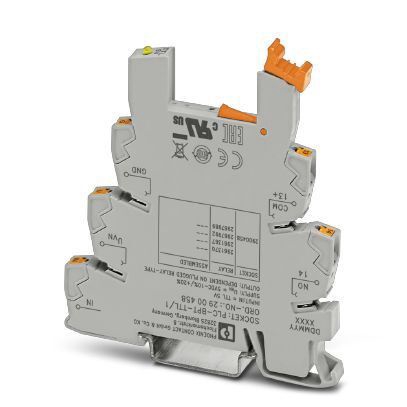

PHOENIX CONTACT 其他继电器 2900458

2900458概述

    电子元器件技术手册:PLC-BPT-TTL/1

    产品简介


    PLC-BPT-TTL/1 是一款专为可编程逻辑控制器(PLC)设计的终端块,适用于TTL信号处理。它具有窄设计宽度(6.2 mm),能够在标准DIN导轨上安装,广泛应用于自动化控制、工业控制系统和楼宇自动化系统等领域。

    技术参数


    - 设计宽度:6.2 mm
    - 高度:80 mm
    - 深度:94 mm
    - 额定控制供应电压(US):5 V DC
    - 额定控制供应电流(IS):41 mA
    - 额定激活电压(UC):5 V DC(TTL)
    - 额定激活电流(IC):2.5 mA
    - 开关等级:
    - "H"信号(> 2 V DC)
    - "L"信号(< 0.8 V DC)
    - 传输频率:1000 Hz
    - 额定输入电压(UN):5 V DC(TTL)
    - 浪涌电压保护:> 6.5 V
    - 导体横截面积:
    - 固体线:0.14 mm² 至 2.5 mm²
    - 绞合线:0.14 mm² 至 2.5 mm²
    - AWG/kcmil:26 至 14
    - 连接方法:压入式连接
    - 隔离性能:4 kVrms
    - 安装方式:任何方向
    - 工作温度范围:
    - 操作环境:-20 °C 至 60 °C
    - 储存/运输:-40 °C 至 85 °C

    产品特点和优势


    - 窄设计宽度:仅6.2 mm,节省空间,易于布局。
    - 多种连接方式:提供螺丝和弹簧笼连接方式,确保稳定可靠。
    - 电气隔离:达到4 kVrms的电气隔离度,符合EN 50178标准,确保安全隔离。
    - 过流保护:具备RT III保护,增加系统的安全性。
    - 状态指示:集成状态指示灯,方便快速检测系统状态。
    - 通用性:可以用于不同电压的电位输入,提高适用性。

    应用案例和使用建议


    应用案例:
    - 在自动化生产线中作为控制节点,实现对各种传感器和执行器的信号处理。
    - 在楼宇自动化系统中,用于温度、湿度和照明等控制信号的接口。
    - 在电力系统中,作为安全可靠的中间接口,防止电气故障引发的事故。
    使用建议:
    - 为了确保长期稳定运行,建议定期检查连接端子的接触情况。
    - 在使用过程中,注意控制电源电压和电流,避免超出规定的范围导致设备损坏。
    - 结合配件如插件式桥接器和终端标记条,提高系统的集成度和美观性。

    兼容性和支持


    - 兼容性:与标准DIN导轨(NS 35/7.5)完美兼容,便于安装和布局。
    - 支持:制造商提供技术支持,确保用户能够顺利安装和使用产品。下载区域提供了完整的用户文档和技术手册,用户可以根据需要进行查阅。

    常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决办法:检查控制电源电压是否在规定的范围内(5 V DC)。
    - 问题2:设备信号不稳定。
    - 解决办法:确认连接是否稳固,检查是否有电磁干扰,采取适当的屏蔽措施。
    - 问题3:设备过热。
    - 解决办法:确保安装位置通风良好,避免长时间超负荷运行。

    总结和推荐


    PLC-BPT-TTL/1是一款设计精良、功能强大的终端块,具有出色的电气隔离性能和安全特性。它在自动化控制系统中的应用非常广泛,且易于安装和维护。我们强烈推荐此产品给寻求高可靠性、紧凑型解决方案的用户。通过合理的使用和保养,可以有效延长其使用寿命,提高系统的整体性能。

2900458参数

参数
继电器类型 -
开关功能 -
长*宽*高 80mm*6.2mm*80mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

2900458厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900458数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2900458 2900458数据手册

2900458封装设计

查看详情并下载
Symbol
Footprint
3D Model
