1842597

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MDSTB2,5/10-G-5,08,PCB插座,Phoenix Contact 5.08mm间距10p插拔式接线端子 插座头, MDSTB 2.5/10-G-5.08系列, 400.0 v, 焊接
供应商型号: 651-1842597
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1842597

1842597概述

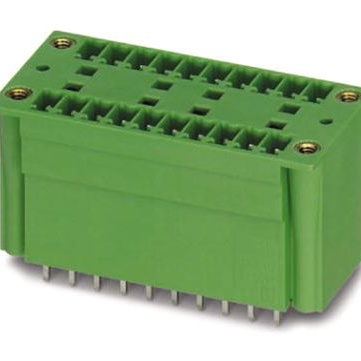

    # 基座条形 MDSTB 2,5/10-G-5,08 技术手册

    产品简介


    MDSTB 2,5/10-G-5,08 是一款用于电路板连接的双层基座条形,适用于各种需要高密度连接的应用场合。该产品主要应用于工业自动化、机械设备控制、电力系统等领域。双层设计确保了更高的接线密度,同时便于查看和访问下方的连接点。此外,该产品具有出色的机械强度和绝缘性能,能够承受高达4kV的浪涌电压。

    技术参数


    - 额定电流:10A
    - 额定电压:250V(III/3),320V(III/2),400V(II/2)
    - 额定浪涌电压:4kV(III/3,III/2,II/2)
    - 连接数:10个
    - 接触表面:镀锡
    - 色彩:绿色
    - 安装方式:焊接
    - 尺寸:长度 22.1mm,宽度 45.72mm,高度 23.7mm
    - 焊针长度:3.2mm
    - 插孔直径:1.4mm

    产品特点和优势


    - 双层设计:有效提升连接密度,适合空间受限的应用场合。
    - 平行插头方向:便于沿电路板平行安装,方便布线和维护。
    - 视角优化:下层连接点易于观察和访问。
    - 辅助弹出器:为高针数连接器提供额外支持,减少意外损坏的风险。

    应用案例和使用建议


    MDSTB 2,5/10-G-5,08 主要应用于工业自动化控制系统,如可编程逻辑控制器(PLC)、电机驱动系统及电源管理系统。对于需要高密度连接的应用场景,如电力变频器或开关柜,该产品尤为适用。使用时,建议考虑其连接密度和尺寸限制,以确保最佳效果。例如,在安装过程中可以利用辅助弹出器保护接线端子,减少错误安装风险。

    兼容性和支持


    该产品与 MVSTB 或 FKCV 插件组件兼容,但与 TMSTBP 插件组件不兼容。制造商提供了全面的技术文档和支持服务,以帮助用户正确安装和使用该产品。此外,客户还可以通过官方网站获得在线支持和下载更多资源。

    常见问题与解决方案


    - 问题:如何正确安装 MDSTB 2,5/10-G-5,08?
    - 解决方案:请参阅产品手册中的安装指南,确保正确对齐并焊接接线端子。同时,可以考虑使用辅助弹出器以提高安全性。
    - 问题:该产品的使用寿命有多长?
    - 解决方案:根据制造商提供的技术规格,该产品的预期使用寿命较长。具体寿命取决于实际应用环境和使用频率。

    总结和推荐


    MDSTB 2,5/10-G-5,08 作为一款高性能的基座条形,具备高密度连接、易于维护和优异的安全性等显著优势。适用于多种工业应用场景,特别是在需要高效、可靠连接的场合。鉴于其优异的性能和广泛的应用范围,我们强烈推荐使用 MDSTB 2,5/10-G-5,08,以满足您的连接需求。

1842597参数

参数
排数 2
触头端接 -
针脚数 20pin
类型 接头,公引脚,带罩(2 面)
颜色 绿色
触头类型 -
紧固类型 -
长*宽*高 22.1mm*53.34mm*26.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1842597厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1842597数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1842597 1842597数据手册

1842597封装设计

查看详情并下载
Symbol
Footprint
3D Model
