1985247

厂牌: PHOENIX CONTACT

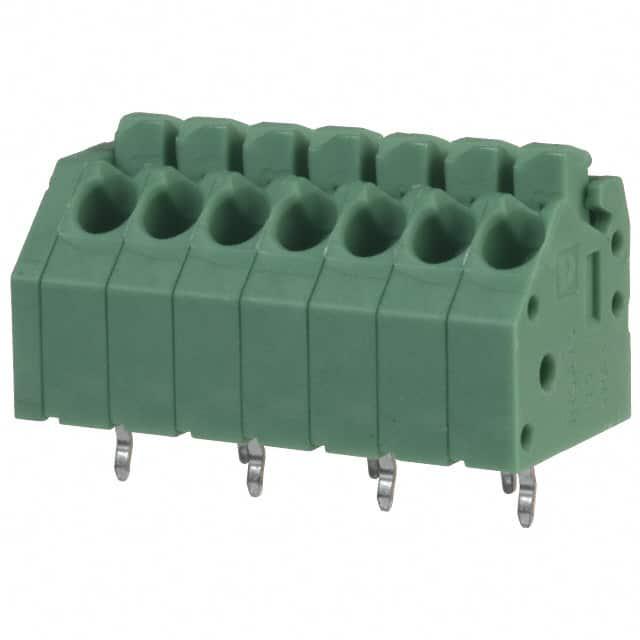

产品描述: 菲尼克斯,PTSA1,5/7-3,5-Z,PCB端子,Conn PC Terminal Block 7 POS 3.5mm Solder Thru-Hole 8A
供应商型号: JY-1985247
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1985247

1985247概述

    PTSA Spring-Cage PCB Terminal Block Range: 技术概述与应用指南

    1. 产品简介


    PTSA Spring-Cage PCB Terminal Block Range 是一款专为电路板连接设计的产品系列。它们的特点是易于操作的角形弹簧夹连接方式,能够稳固地连接实心导线和多股导线,最大导线横截面积分别为0.5 mm² 和 1.5 mm²。由于其紧凑的外形尺寸和小间距设计(2.5 mm 和 3.5 mm),这些终端块特别适用于空间有限的应用场景,如照明工程和电信领域。

    2. 技术参数


    - 间距:2.5 mm 或 3.5 mm
    - 导线直径:1 mm
    - 导针尺寸:0.4 x 0.75 mm
    - 额定电压:最高可达630 V
    - 最大负载电流:2 A
    - 绝缘材料:PA,符合UL 94 V0标准
    - 工作温度范围:见具体型号技术数据
    - 连接容量:0.14 mm² - 0.5 mm² 或 0.5 mm² - 1.5 mm²
    - 批准数据:符合IEC/DIN VDE标准,UL/CUL及CSA认证
    - 其他电气特性:符合浪涌电压等级III/3,II/2,可实现高达630 V的电压值

    3. 产品特点和优势


    - 易于操作:采用角形弹簧夹设计,使安装过程简单快捷。
    - 多功能性:提供多种间距选择,适用于不同应用场景。
    - 兼容性强:支持不同类型的导线连接,适用范围广。
    - 高性能:耐高压设计,最高可达630 V,确保稳定可靠的电气连接。
    - 空间节约:紧凑设计使得在有限空间内仍能实现高效布线。

    4. 应用案例和使用建议


    - 照明工程:适合用于需要高可靠性的灯具连接,如街灯、室内照明等。
    - 电信领域:可用于基站、交换机等设备的布线连接。
    - 使用建议:
    - 在安装过程中,请确保导线的剥离长度符合技术手册要求(8 mm)。
    - 通过合适的接线工具(如压线钳)将导线牢固固定于接线端子上,以确保良好的电气接触。
    - 定期检查连接处,确保长期运行的安全性与稳定性。

    5. 兼容性和支持


    - 兼容性:PTSA系列产品适用于多种电气设备,且支持与其他标准配件的集成使用。
    - 技术支持:制造商提供详尽的技术文档和客户服务支持,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 导线如何正确插入接线端子?
    - A: 首先确保导线的剥皮长度正确(8 mm),然后将导线插入接线端子直至底部。使用适当的压线工具确保连接稳固。

    - Q: 如何检查接线端子的电气性能?
    - A: 可以使用万用表或其他测试仪器测量每个接线点的电阻和电压,确保连接良好且无断路现象。

    - Q: 接线端子能否用于高温环境?
    - A: 请参阅技术手册中的具体工作温度范围。如果超过推荐温度范围,请采取适当的散热措施。

    7. 总结和推荐


    PTSA Spring-Cage PCB Terminal Block Range 系列产品以其独特的设计、广泛的适用性和优异的性能,在照明工程和电信等领域展现出了卓越的应用价值。无论是从空间利用还是可靠性角度来看,该产品都提供了非常优秀的解决方案。因此,我们强烈推荐此系列产品作为高品质电气连接解决方案的首选。

1985247参数

参数
长*宽*高 12mm*21mm*16.7mm
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1985247厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1985247数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1985247 1985247数据手册

1985247封装设计

查看详情并下载
Symbol
Footprint
3D Model
