3044652

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT

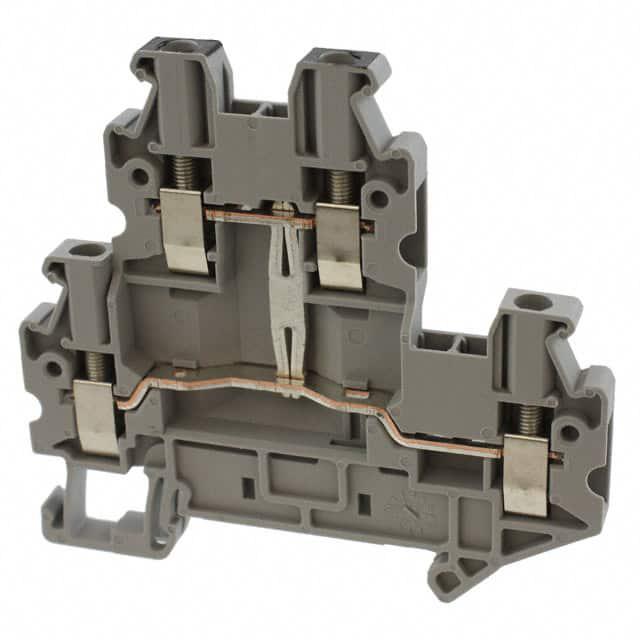

产品描述: 菲尼克斯,双层接线端子,UTTB2,5-PV,菲尼克斯 双层端子, UTTB 2.5-PV系列, 双层, 灰色, 螺钉端接, 24A
供应商型号: 7768233
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 端子 - 电线接头端子 3044652

3044652概述

    UTTB 2,5-PV 技术手册解析

    产品简介


    产品类型: 接线端子模块
    主要功能: 用于连接电缆,提供可靠的电气连接
    应用领域: 广泛应用于工业自动化、电力系统、通信设备等领域

    技术参数


    - 额定电流(IN): 24 A
    - 额定电压(UN): 500 V
    - 最大浪涌电压(Us): 6 kV
    - 污染等级: 3
    - 过电压类别: III
    - 绝缘材料组别: I
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 安装方式: NS 35/7.5, NS 35/15
    - 导线截面范围:
    - 固体导线:0.14 mm² 至 4 mm²
    - 绞合导线:0.14 mm² 至 4 mm²
    - AWG 导线:26 至 12
    - 连接类型: 螺丝连接
    - 紧固力矩范围: 0.5 Nm 至 0.6 Nm
    - 端子宽度: 5.2 mm
    - 长度: 69.9 mm
    - 高度(NS 35/7.5): 65 mm
    - 高度(NS 35/15): 72.5 mm

    产品特点和优势


    1. 广泛的应用范围: 适用于各种工业领域的接线需求。
    2. 高可靠性: 额定电流和电压均较高,可确保在不同环境下的稳定运行。
    3. 安全可靠: 使用 PA 材料,UL 94 V0 等级,符合 RoHS 和 WEEE 规范,确保使用安全。
    4. 螺丝连接方式: 提供可靠的机械连接,方便维护和检修。

    应用案例和使用建议


    - 应用案例: 在工业自动化设备中用于连接传感器和执行器,或者在配电系统中连接电缆。
    - 使用建议:
    - 定期检查连接点是否有松动现象,确保紧固力矩在指定范围内。
    - 根据不同的导线截面选择合适的螺丝刀进行安装。
    - 在接线时避免导线过长导致触碰其他连接点,以免引起短路。

    兼容性和支持


    - 兼容性: 该产品可以与其他品牌的标准导线和设备兼容。
    - 厂商支持: PHOENIX CONTACT 提供丰富的配件和工具,如绝缘套、测试插头等,以满足用户的多样化需求。此外,还有详细的安装和维护指南,帮助用户更好地使用产品。

    常见问题与解决方案


    1. 问题: 端子连接处发热
    - 解决方案: 检查紧固力矩是否合适,必要时重新紧固至指定范围。
    2. 问题: 导线接触不良
    - 解决方案: 清理导线表面氧化物,确保导线与螺丝接触良好。
    3. 问题: 端子颜色褪色
    - 解决方案: 检查是否长时间暴露在阳光下或高温环境中,适当采取遮阳措施。

    总结和推荐


    综合评估: UTTB 2,5-PV 是一款性能稳定、安全可靠的接线端子模块,适用于多种工业应用场合。其宽广的应用范围、高可靠性和安全性使其在市场上具有很强的竞争优势。
    推荐: 对于需要稳定可靠接线解决方案的用户,强烈推荐使用 UTTB 2,5-PV。其出色的性能和广泛的兼容性使其成为工业自动化和配电系统的理想选择。

3044652参数

参数
长*宽*高 69.9mm*5.2mm*5.2mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3044652厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044652数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3044652 3044652数据手册

3044652封装设计

查看详情并下载
Symbol
Footprint
3D Model
