1628972

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 17 mm圆形连接器插头, M17 PRO系列, 8芯, 电缆安装, 压接
供应商型号: ET-3796833
供应商: 海外现货
标准整包数: 1

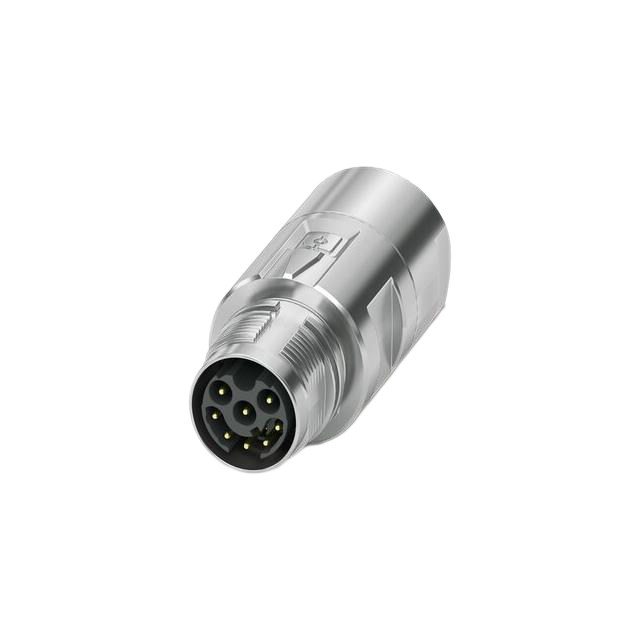

PHOENIX CONTACT 圆形连接器 1628972

1628972概述

    # 产品介绍:M17 PRO系列耦合连接器

    产品简介


    M17 PRO系列耦合连接器是一种用于自动化控制系统的电缆连接器,具有屏蔽功能,适用于标准和ONECLICK快速锁定系统。它拥有8个位置,每个位置配备直径为1毫米的镀金插针(Pin),并通过压接方式进行连接。该系列连接器广泛应用于工业自动化、控制工程和设备工程等领域。

    技术参数


    - 型号:M17-08P1N8A9004S
    - 产品编号:1628972
    - 位置数量:8
    - 接触连接类型:Pin(插针)
    - 接触直径:1 mm
    - 额定电流:8 A
    - 额定电压:60 V
    - 冲击电压等级:1.5 kV
    - 污染等级:3级
    - 安装高度:3000米
    - 防护等级(插入状态):IP67
    - 防护等级(完全插入并密封):IP68,24小时/2米
    - 环境温度范围(操作):-40°C至105°C
    - 电缆直径范围:8.5 mm至12 mm
    - 环境条件:适用于室内和室外应用
    - 重量:包含包装重57.7克,不含包装重55克

    产品特点和优势


    独特功能和优势
    1. 兼容性:M17 PRO系列连接器具备跨制造商的兼容性,适用于标准和快速锁定系统,便于集成到不同的工业环境中。
    2. 操作便捷:设计现代、一致,提供极佳的操作便利性,确保用户能够轻松安装和维护。
    3. 成本效益:提供了成本效益高的电缆组装方式,从M17到M40型号实现了统一的屏蔽处理。
    4. 安全性:连接器具备高安全性,适用于多种工业应用场景,如工厂、控制器和电气设备工程等。
    5. 环保:符合欧盟RoHS标准,无铅含量低于0.1%,满足严格的环境保护要求。
    市场竞争力
    - M17 PRO系列连接器以其卓越的安全性和广泛的适用性,在工业自动化领域脱颖而出。它们不仅满足了行业标准,还能适应多变的工作环境,是理想的工业连接解决方案。

    应用案例和使用建议


    使用场景
    M17 PRO系列连接器广泛应用于自动化生产线、工业控制系统以及各类机械设备中。例如,一个典型的应用场景是在工业机器人手臂中使用该连接器进行信号传输和电力供应。
    使用建议
    1. 安全使用:严格遵守安装和操作规范,确保只有电气工程合格人员才能安装和操作。
    2. 环境保护:在户外环境下使用时,需额外保护连接器免受环境影响,如雨雪侵蚀。
    3. 电缆弯曲:使用时注意电缆弯曲半径,避免过紧导致损坏。

    兼容性和支持


    M17 PRO系列连接器与其他标准制造的连接器兼容,适用于第三方制造商的应用。Phoenix Contact提供全面的技术支持和售后服务,帮助客户解决问题和优化应用。

    常见问题与解决方案


    1. 如何正确安装连接器?
    - 确保连接器完全插入并锁定到位,使用正确的工具进行安装,遵循操作手册中的安装步骤。
    2. 连接器出现故障怎么办?
    - 若连接器出现故障,请立即停止使用并更换损坏的部件,不要尝试自行维修。
    3. 如何处理电气安全隐患?
    - 使用前必须确认连接器已经通过检查,无任何损坏。确保所有接地连接都正确且稳固。

    总结和推荐


    综合评估
    M17 PRO系列耦合连接器以其高性能、高可靠性和广泛的应用范围,成为工业自动化领域的重要选择。它们不仅符合各种行业标准,而且提供了高效、安全的连接解决方案。
    推荐使用
    基于以上分析,强烈推荐使用M17 PRO系列耦合连接器。其优异的性能、广泛的兼容性及强大的支持体系,使其成为工业自动化项目中不可或缺的一部分。

1628972参数

参数
针脚数 8pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 -
外壳材料 Gadolinium-Zinc
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

1628972厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628972数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1628972 1628972数据手册

1628972封装设计

查看详情并下载
Symbol
Footprint
3D Model
