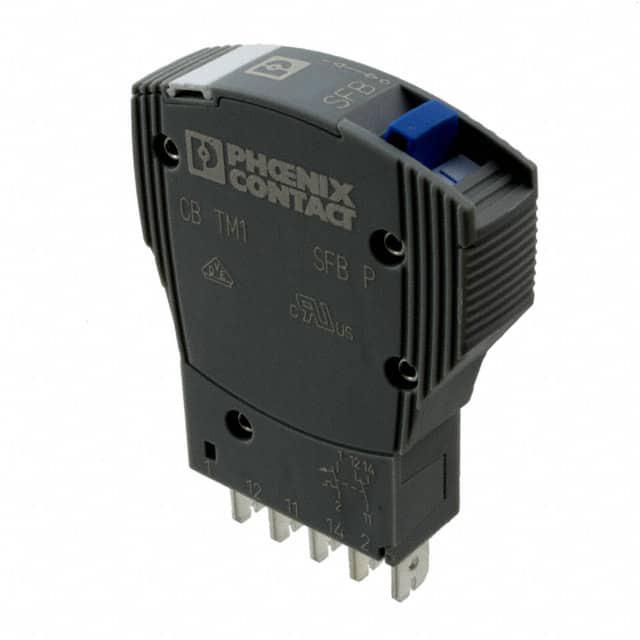

2800848

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,热磁设备断路器,CBTM12AM1P,Phoenix Contact 热断路器, CB TM1 2A M1 P 系列, 2A, 1 极
供应商型号: 651-2800848
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 电路保护 2800848

2800848概述

    电子元器件产品技术手册解析:CB TM1 2A M1 断路器

    1. 产品简介


    CB TM1 2A M1 断路器是一种基于热磁原理设计的断路器,适用于230/240V AC电力系统保护。这款断路器具有M1(中等爆破)跳闸特性,集成一个位置的单极双投(PDT)接触器,并且配备了插头用于基座安装。由于其紧凑的设计、模块化扩展性和远程信号功能,该断路器广泛应用于需要精确电流控制和远程监控的场合。

    2. 技术参数


    - 安装方式:基于底座安装
    - 高度:45mm
    - 宽度:12.3mm
    - 深度:52mm
    - 完整模块尺寸:90mm(高)x 12.3mm(宽)x 77.3mm(深)
    - 温度范围:操作环境为-30°C至60°C,存储和运输环境为-40°C至80°C
    - 额定电压:240V AC (IEC 60934), 277V AC (UL 1077 和 UL 508),50V DC (IEC 60934 和 UL 1077)
    - 额定电流:2A (IEC 60934, UL 1077, UL 508)
    - 短路容量:300A (240V AC), 600A (50V DC)
    - 绝缘电压:277V AC (UL 1077), 250V AC (IEC 60934)
    - 绝缘电阻:> 100 MΩ (500V DC)
    - 辅助电路:277V AC / 0.5A, 277V AC / 1A, 50V DC / 1A
    - 标准认证:EN 60934, UL 1077, UL 508, CSA 22.2 No. 235-041

    3. 产品特点和优势


    - 紧凑设计:尺寸小,易于安装和布局。
    - 模块化扩展:基于统一的插件式外壳概念,可以灵活地扩展系统。
    - 远程信号功能:通过先进的信号设计,允许远程监控。
    - 多样化接口:适配多种电压标准,包括AC和DC。
    - 安全认证:符合多项国际安全标准,确保产品可靠性和安全性。

    4. 应用案例和使用建议


    该断路器特别适用于需要远程监控和精确电流控制的应用场景,如工业自动化、数据中心、商业楼宇等。例如,在数据中心中,该断路器可以用于保护服务器供电系统,确保在异常情况下的快速切断电源。为了提高系统的可靠性,建议定期进行检查和维护,确保所有连接稳固,并避免过载。

    5. 兼容性和支持


    该断路器可与菲尼克斯(Phoenix Contact)的其他CLIPLINE Complete配件配套使用,以便于安装和信号桥接。制造商提供详细的技术支持和售后服务,确保用户能够顺利地部署和维护该产品。

    6. 常见问题与解决方案


    1. 问题:安装过程中断路器无法正常触发。
    - 解决方法:确认所有连接正确无误,检查是否有短路或过载现象。
    2. 问题:断路器动作后复位困难。
    - 解决方法:检查是否有机械阻塞或卡住的情况,适当清洁并重新复位。
    3. 问题:远程信号失灵。
    - 解决方法:检查信号线路连接是否牢固,信号源是否正常工作。

    7. 总结和推荐


    CB TM1 2A M1 断路器凭借其紧凑设计、可靠的热磁保护机制以及丰富的安全认证,在工业应用中表现出色。它不仅能够确保电力系统的稳定运行,还提供了灵活的模块化扩展能力和远程监控功能。综合考虑,强烈推荐该产品在各种需要精确电流保护和远程监控的应用场景中使用。

2800848参数

参数
类型 -
长*宽*高 52mm*12.3mm*45mm
安装方式 支架安装
零件状态 在售
包装方式 散装

2800848厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2800848数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2800848 2800848数据手册

2800848封装设计

查看详情并下载
Symbol
Footprint
3D Model
