1952335

产品分类: 背板连接器 - 专用
厂牌: PHOENIX CONTACT

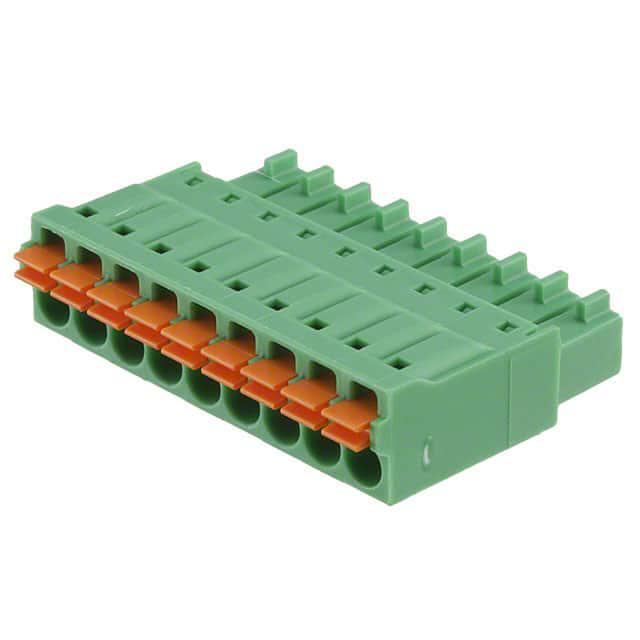

产品描述: 菲尼克斯,印刷电路板连接器,FMC1,5/9-ST-3,5,Phoenix Contact 3.5mm间距9p插拔式接线端子 插头, FMC 1.5/ 9-ST-3.5系列, 320 V, 弹簧式接线端子, 绿色
供应商型号: PYA-1952335
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 背板连接器 - 专用 1952335

1952335概述

    平坦型紧凑弹簧笼式插头——MINI COMBICON Spring Cage Plugs FMC 1,5/…

    产品简介


    MINI COMBICON Spring Cage Plugs FMC 1,5/… 系列是一款设计精巧的电子元器件,专为满足用户对模块化设备的需求而研发。该系列产品提供2至20个位置的选项,具有多种安装方式(如自锁法兰或螺丝法兰),适用于各种复杂的连接需求。这款产品广泛应用于自动化控制、电力传输及通信设备等领域,能够显著提升系统的小型化程度与可靠性。

    技术参数


    - 外形尺寸:3.5 mm 节距,高度仅7.5 mm。
    - 额定电压:160V 至 400V。
    - 额定浪涌电压:2.5 kV。
    - 额定电流:最大6 A,对应导线横截面积1.5 mm²。
    - 连接能力:支持0.2 mm²至1.5 mm²的单芯或绞合导线,适用范围广。
    - 适用导线规格:AWG 24至16。
    - 绝缘材料:聚酰胺(PA),达到UL 94 V0阻燃等级。
    - 连接标准:符合IEC/DIN VDE标准。


    产品特点和优势


    - 迷你化设计:通过缩小到仅有7.5 mm的高度,使得产品具备优秀的空间利用能力,特别适合空间有限的场景。
    - 高密度连接:能够在狭小的空间内提供大量的连接点,提高系统整体集成度。
    - 稳固的连接性能:采用紧凑弹簧笼式设计,确保连接稳定可靠,不易松动。
    - 多样化的安装方式:提供侧向螺丝或自锁法兰等多种安装选项,适应不同的安装要求。


    应用案例和使用建议


    MINI COMBICON Spring Cage Plugs FMC 1,5/… 已被广泛应用于自动化生产线、分布式控制系统、数据中心等领域。例如,在数据中心的配电系统中,这些插头可以用于安全可靠的电源连接,避免因接触不良导致的故障。对于用户而言,使用时应注意:
    - 在接线前检查所有导线的规格是否符合要求。
    - 安装时注意导线插入深度以保证良好的电气连接。

    兼容性和支持


    这些插头与COMBICON系列的其他组件完全兼容,便于集成到现有的系统中。制造商提供详尽的技术文档和在线支持,帮助用户轻松完成选型、采购及安装过程。

    常见问题与解决方案


    - Q: 插头能否在负载下进行操作?
    - A: 不行,只允许在无负载条件下操作。若需了解在低负载条件下的操作参数,请联系制造商获取实验数据。
    - Q: 如何确保导线连接牢固?
    - A: 确保导线按照规定长度剥皮,并正确插入弹簧笼中直至锁定。如有疑问可参考安装手册或联系技术支持。

    总结和推荐


    MINI COMBICON Spring Cage Plugs FMC 1,5/… 以其卓越的设计和可靠的性能,成为小型化系统连接的理想选择。无论是追求紧凑布局还是增强系统稳定性,该产品都提供了出色的解决方案。因此,强烈推荐在需要高密度连接且空间受限的应用场合中使用。

1952335参数

参数
长*宽*高 21.9mm*32.25mm*7.75mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1952335厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1952335数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 专用 PHOENIX CONTACT 1952335 1952335数据手册

1952335封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 14.0538
库存: 140
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 702.69
