1985205

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTSA1,5/3-3,5-Z,PCB端子,Conn PC Terminal Block 3 POS 3.5mm Solder Thru-Hole 8A Cardboard
供应商型号: LH-1985205
供应商: 海外现货
标准整包数: 1

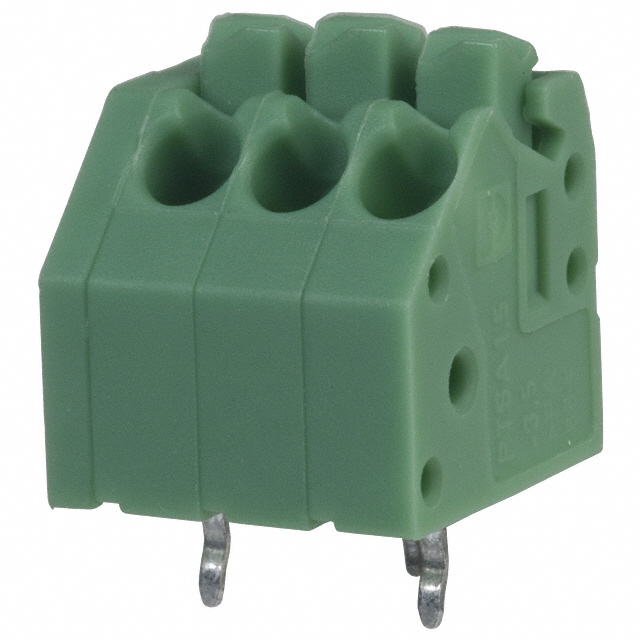

PHOENIX CONTACT 接线座- 接头/插头和插口 1985205

1985205概述

    电子元器件产品技术手册:PTSA弹簧夹式PCB终端块

    1. 产品简介


    PTSA弹簧夹式PCB终端块是一种设计用于简化安装过程的电子连接器。这种连接器通过其独特的弹簧夹设计,能够方便地连接直径为0.5mm²或1.5mm²的实心和绞合导线。PTSA系列主要用于空间受限的应用场景,如照明工程和电信行业。

    2. 技术参数


    - 规格
    - 尺寸:取决于描述
    - 节距(Pitch):2.5mm 或 3.5mm
    - 孔径:1mm
    - 针尺寸:0.4mm x 0.75mm
    - 电气特性
    - 绝缘材料组:I
    - 额定电压:160V / 250V / 400V(PTSA 0.5/…)
    - 最大额定电压:630V(PTSA 1.5/…)
    - 额定浪涌电压:2.5kV(PTSA 0.5/…),4kV(PTSA 1.5/…)
    - 性能
    - 最大电流:2A(PTSA 0.5/…),2A(PTSA 1.5/…)
    - 导线范围:0.14 - 0.5mm²(PTSA 0.5/…),0.5 - 1.5mm²(PTSA 1.5/…)
    - 连接容量:实心导线/绞合导线/导线大小
    - 剥离长度:8mm
    - 认证
    - UL/CUL认证
    - CSA认证
    - 燃烧等级:UL 94 V0 / V2

    3. 产品特点和优势


    - 易于操作:采用角度弹簧夹设计,简化了操作流程,尤其适合于空间有限的安装场合。
    - 广泛的应用范围:适用于多种电压和电流要求,同时支持不同的导线规格。
    - 高可靠性:额定电压高达630V,确保了在复杂环境下的可靠运行。
    - 可定制化:通过节距间隔和颜色版本的不同组合,可以定制特定的终止块。

    4. 应用案例和使用建议


    - 应用场景:PTSA弹簧夹式PCB终端块在照明工程和电信行业中得到了广泛应用,特别适合需要紧凑安装的场景。
    - 使用建议:
    - 在安装过程中,务必按照指定的剥线长度进行处理,以保证最佳连接效果。
    - 根据具体应用需求选择合适规格的产品,例如根据导线直径选择合适的孔径和针尺寸。
    - 在高电压应用场合下,应确保使用符合要求的浪涌电压等级的产品。

    5. 兼容性和支持


    - 兼容性:PTSA系列提供了两种类型的终端块,一种为后部焊接引脚,另一种为偏置焊接引脚。不同类型的终端块可以根据具体的设计要求进行选择。
    - 技术支持:厂商提供全方位的技术支持,包括在线工具如COMBICON Select软件,帮助用户从布局到订购流程实现无缝衔接。

    6. 常见问题与解决方案


    - 问题1:如何确定正确型号?
    - 解决办法:根据导线直径和节距选择合适型号,参考技术手册中的规格表。
    - 问题2:连接时发现松动怎么办?
    - 解决办法:检查导线是否正确插入并紧固,确认针头没有损坏。
    - 问题3:长期使用后如何维护?
    - 解决办法:定期清洁接线端子,避免尘埃积累导致接触不良。如果发现老化现象,及时更换新件。

    7. 总结和推荐


    PTSA弹簧夹式PCB终端块以其便捷的操作和高可靠性,在照明工程和电信行业具有广泛的市场前景。其强大的技术规格和丰富的应用案例使其成为市场上一款值得信赖的产品。我们强烈推荐PTSA系列产品给那些需要高效、可靠的PCB终端连接解决方案的工程师和技术人员。

1985205参数

参数
长*宽*高 12mm(长度)*12mm(高度)
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1985205厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1985205数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1985205 1985205数据手册

1985205封装设计

查看详情并下载
Symbol
Footprint
3D Model
