1155601

产品分类: 其他电源配件
厂牌: PHOENIX CONTACT
产品描述: 电源连接器 连接器, BBC系列, 1触点, 标准, 200A
供应商型号: 277-1155601-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他电源配件 1155601

1155601概述

    #

    产品简介

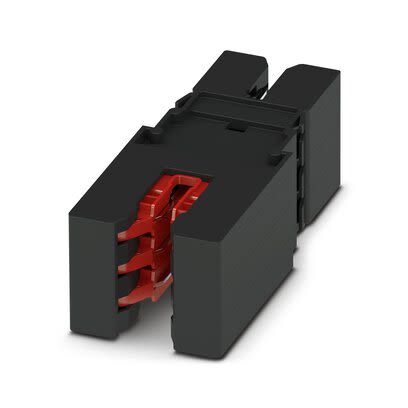

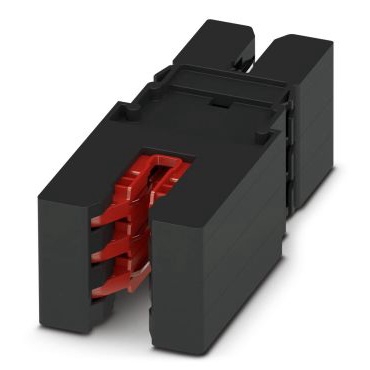

    BBC连接器产品
    本产品为BBC连接器系列的一部分,适用于能量存储系统。其主要功能是通过快速、安全的连接方式,实现电池模块与导电母线之间的高效连接。该系列产品设计精良,广泛应用于各种高功率需求的场景中,如数据中心、储能站、新能源汽车等。
    主要特点
    - 快速安装:可以直接将电池模块连接到机架内的母线上。
    - 安全安装:即使在未插拔的情况下,电池终端仍然具有触电保护。
    - 灵活的应用范围:模组化设计使得不同电流级别的连接成为可能。
    - 易于安装:滑入式系统集成接口,无需额外布线。

    技术参数


    基本参数
    - 产品编号:1155601
    - 包装单位:4个/包
    - 最小订购量:4个
    - 销售代码:AB04
    - 产品代码:ABLDAD
    - GTIN:4063151156664
    - 国家原产地:德国(DE)
    - 海关编码:85359000
    尺寸及材料
    - 长度:118毫米
    - 宽度:41毫米
    - 高度:68.9毫米
    - 材料:PA 6.6(聚酰胺)
    - 颜色:黑色
    - 接触材料:铜
    - 绝缘材料:PA 6.6
    电气特性
    - 额定电压:1500伏直流
    - 额定电流:200安培
    - 绝缘电阻:≥5兆欧
    - 雷击耐受电压:12千伏
    - 防护等级:IP20(不插接时)
    其他特性
    - 环境温度范围:-10°C至50°C
    - 高度限制:≤2000米
    - 插拔次数:≥25次
    - 插入力:≤120牛顿

    产品特点和优势


    1. 快速安装:直接将电池模块连接到母线上,无需复杂的布线过程,大幅节省安装时间。
    2. 安全安装:即使未插接,也具备触电保护,大大提高了安全性。
    3. 多样化的应用范围:模组化设计使得不同电流级别的连接成为可能,适用于多种应用场景。
    4. 易于安装的滑入式系统:集成接口使得安装过程中无需额外布线,简化操作流程。

    应用案例和使用建议


    应用案例
    本产品可广泛应用于能源存储系统、数据中心和新能源汽车等高功率需求的场景中。特别是在电池管理系统(BMS)和电源分配单元(PDU)中,能够有效提高系统的可靠性和安全性。
    使用建议
    - 在安装前,请确保接触面清洁且干燥,以确保最佳的电气接触性能。
    - 建议使用符合DIN EN 13601标准的4mm厚度并带有圆边的母线,并在其表面进行锡镀处理(厚度在8微米至30微米之间)。
    - 避免在带负载情况下插拔连接器,以免造成人身伤害或财产损失。
    - 确保环境温度和海拔条件在产品规定的范围内,避免因过高的环境条件导致产品性能下降。

    兼容性和支持


    - 本产品与符合相同规格的其他电子元器件兼容,可在各类相关设备中轻松替换或扩展。
    - 厂商提供详尽的技术文档和支持服务,包括在线下载的产品安装指南和设计文档,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品在安装过程中无法正常插接 | 检查接触面是否清洁、干燥;确认插针与插座对齐 |
    | 产品在高温环境下无法正常工作 | 确保环境温度在规定范围内(-10°C至50°C),避免高温超限 |
    | 产品插拔后无法保持稳定连接 | 检查插拔次数是否超过规定值(≥25次);检查接触材料是否受损 |

    总结和推荐


    综上所述,该BBC连接器以其独特的快速安装、安全可靠的特性,以及广泛的适用范围,无疑在高功率应用场景中占据了显著的优势。同时,厂家提供了详尽的技术支持和服务,使得用户在使用过程中可以更加得心应手。因此,强烈推荐该产品用于需要高效、安全连接的高功率应用场景中。

1155601参数

参数
零件状态 在售
包装方式 散装

1155601厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1155601数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他电源配件 PHOENIX CONTACT 1155601 1155601数据手册

1155601封装设计

查看详情并下载
Symbol
Footprint
3D Model
