717704

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,穿墙端子,HDFKV16BU,
供应商型号: Q-717704
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 端子 - 其他 717704

717704概述

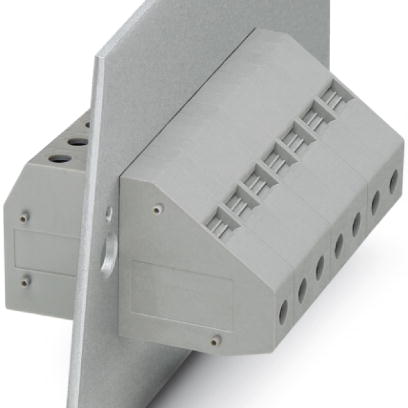

    HDFKV 16 BU 穿墙端子技术手册

    产品简介


    HDFKV 16 BU 是一款由菲尼克斯(Phoenix Contact)公司生产的穿墙端子,主要用于连接和固定电线,广泛应用于工业控制、配电系统和自动化设备中。该产品采用螺钉连接方式,设计简洁,操作方便,能够有效提高电气系统的可靠性和安全性。

    技术参数


    - 层数: 1
    - 连接量: 2
    - 颜色: 蓝色
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 污染等级: 3
    - 电涌电压类别: III
    - 绝缘材料组: I
    - 最大负载电流: 101 A (当连接截面积为25 mm²的导线时)
    - 额定浪涌电压: 6 kV
    - 额定电压: 500 V
    - 额定电流: 76 A
    - 接线方式: 螺钉连接
    - 导线连接方向与拔插方向的夹角: 90 °
    - 宽度: 12.1 mm
    - 间距: 12.1 mm
    - 横截面范围: 刚性导线:0.5 mm² - 25 mm²;柔性导线:0.5 mm² - 16 mm²
    - 最大导线横截面AWG: 4
    - 最小导线横截面AWG: 20
    - 最小紧固扭矩: 2 Nm
    - 最大紧固扭矩: 2.3 Nm
    - 剥线长度: 16 mm
    - 螺纹: M5

    产品特点和优势


    HDFKV 16 BU 具有多项独特功能和优势:
    - 高强度绝缘材料: 使用PA材料,保证良好的绝缘性能。
    - 高负载能力: 最大负载电流可达101 A,适合大功率应用。
    - 高阻燃等级: 达到UL 94 V0标准,确保防火安全。
    - 螺钉连接方式: 操作简单,安装稳固。
    - 标准化认证: 通过多种国际认证,如KEMA-KEUR、IECEE CB Scheme、cULus和EAC认证。

    应用案例和使用建议


    HDFKV 16 BU 在工业控制系统和配电系统中得到广泛应用。例如,在一个大型工厂的配电系统中,可以使用此穿墙端子来连接主电源线路,确保电力供应的安全稳定。在实际使用中,建议严格按照技术手册中的要求进行安装和维护,特别是注意紧固螺钉的扭矩值,避免过紧或过松导致连接不良。

    兼容性和支持


    HDFKV 16 BU 与大多数标准电线和电缆兼容,适用于各种工业标准和规范,如IEC 60947-7-1、CUL、CB等。菲尼克斯公司提供详尽的技术文档和支持服务,用户可以在其官方网站上找到相关资料和更新信息。

    常见问题与解决方案


    1. 问题: 紧固螺钉时出现滑丝现象。
    - 解决方案: 确保螺钉和螺孔对齐,使用适当的扭矩扳手进行紧固,避免过度用力。
    2. 问题: 连接的电线发生松动。
    - 解决方案: 重新检查所有连接点,确保每个接线点都牢固可靠,必要时更换损坏的部件。
    3. 问题: 长期使用后发现触点腐蚀。
    - 解决方案: 定期检查并清洁触点,确保接触良好,必要时可涂抹防锈剂。

    总结和推荐


    总体而言,HDFKV 16 BU 穿墙端子是一款高性能、高可靠性的电子元件,具有出色的绝缘性能、高负载能力和标准化认证。无论是用于工业控制还是配电系统,都能显著提升系统的稳定性和安全性。我们强烈推荐此产品用于需要高效电气连接的应用场景。

717704厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

717704数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 717704 717704数据手册

717704封装设计

查看详情并下载
Symbol
Footprint
3D Model
