710154

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,穿墙式连接器,DFK-MSTB2,5/15-GF,
供应商型号: Q-710154
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 重载连接器 - 插件/模块 710154

710154概述

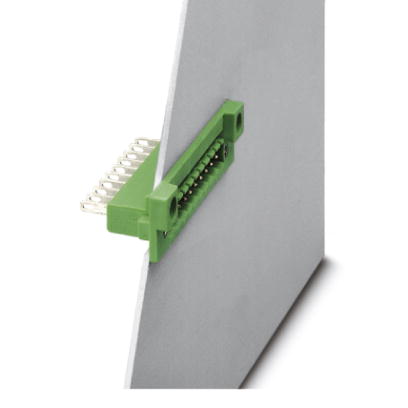

    电子元器件产品技术手册 —— DFK-MSTB 2,5/15-GF 印刷电路板连接器

    产品简介


    DFK-MSTB 2,5/15-GF 是一款专为印刷电路板设计的高性能连接器,适用于工业自动化、控制设备及其它需要高效电气连接的应用场景。该连接器的特点在于其可靠的焊接/滑套连接方式,能够实现灵活的电缆连接定位。它的针距为5mm,触点表面采用锡镀层,确保了长久的电气稳定性和耐腐蚀性。

    技术参数


    - 基本参数
    - 针距: 5 mm
    - 位数: 15
    - 额定电压: III/2级 320 V, II/2级 630 V
    - 额定电流: 12 A
    - 接线方式: 焊接/滑套连接
    - 机械和物理参数
    - 长度 (l): 17.5 mm
    - 宽度 (w): 85 mm
    - 高度 (h): 38.3 mm
    - 滑插式连接尺寸: 2.8 x 0.8 mm
    - 颜色: 绿色
    - 电气特性
    - 额定电涌电压: III/2级 4 kV
    - 绝缘材料: PA (聚酰胺)
    - 阻燃等级: UL 94 V2
    - 导线规格:
    - 刚性导线最小横截面: 0.2 mm²
    - 刚性导线最大横截面: 2.5 mm²
    - 柔性导线最小横截面: 0.2 mm²
    - 柔性导线最大横截面: 2.5 mm²
    - 最小导线横截面AWG: 24
    - 最大导线横截面AWG: 12

    产品特点和优势


    1. 高度集成化设计: 通过一个插座即可满足不同连接技术的需求,极大地提高了设备设计的灵活性。
    2. 可靠连接: 支持焊接和滑套两种连接方式,可以根据实际需求自由选择。
    3. 强大的机械稳定性: 螺栓法兰的设计保证了良好的机械强度和稳定性。
    4. 广泛的应用场景: 广泛应用于工业自动化设备、控制面板等领域,满足多种复杂环境下的应用需求。

    应用案例和使用建议


    应用案例
    在自动化生产线中,DFK-MSTB 2,5/15-GF 连接器通常被用于内部电缆连接,尤其是在空间受限的区域。它使得电缆连接更为紧凑,同时便于维修和更换。
    使用建议
    1. 安装前检查: 在安装之前,请务必确认连接器的所有参数是否符合您的具体需求。
    2. 正确的接线方法: 根据您的接线需求选择合适的连接方式(焊接或滑套连接),并确保正确安装以防止短路。
    3. 安全操作: 在操作过程中请严格遵守相关的安全规范,以避免发生意外事故。

    兼容性和支持


    DFK-MSTB 2,5/15-GF 连接器与其他同类产品相比具有良好的兼容性,可用于多种不同的设备和系统。此外,制造商还提供了全面的技术支持和售后服务,包括产品安装指南、故障排除手册以及定期的维护和升级服务。

    常见问题与解决方案


    1. 问题: 安装时导线断裂
    - 解决方案: 确认导线规格是否符合要求,并严格按照操作指南进行安装。
    2. 问题: 无法实现电气连接
    - 解决方案: 检查触点表面是否有损伤或氧化,必要时可以重新焊接。
    3. 问题: 连接器过热
    - 解决方案: 确认连接器所承受的电流未超过额定值,并且周围环境温度符合使用要求。

    总结和推荐


    DFK-MSTB 2,5/15-GF 印刷电路板连接器以其高可靠性、灵活的连接方式以及优异的电气性能,成为了众多工业应用的理想选择。无论是从技术参数还是实际应用场景来看,该产品都具备卓越的表现。对于那些需要高稳定性和耐用性的工程项目,强烈推荐使用 DFK-MSTB 2,5/15-GF 连接器。

710154厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

710154数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 插件/模块 PHOENIX CONTACT 710154 710154数据手册

710154封装设计

查看详情并下载
Symbol
Footprint
3D Model
