2909641

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 功率继电器, REL-MR- 12DC/21/MS系列, 12V 直流线圈电压, 单刀双掷
供应商型号: 1348696
供应商: 欧时
标准整包数: 1

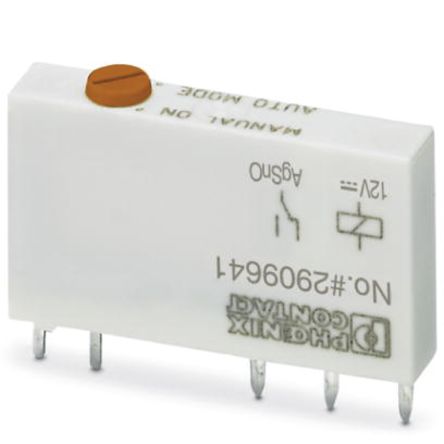

PHOENIX CONTACT 其他继电器 2909641

2909641概述


    产品简介


    REL-MR-12DC/21/MS 单触点微型电源继电器
    REL-MR-12DC/21/MS 是一款适用于各种工业应用的单触点微型电源继电器。该继电器配备了一个具有强大功率接触的单极双掷(SPDT)触点,能够实现手动操作,并且支持12伏直流电输入电压。此型号继电器广泛应用于自动化控制、电力系统以及通信设备等领域。

    技术参数


    - 基本尺寸
    - 宽度:5毫米
    - 高度:28毫米
    - 深度:16毫米
    - 环境条件
    - 工作温度范围:-40°C 至 85°C
    - 存储/运输温度范围:-40°C 至 85°C
    - 线圈侧
    - 额定输入电压:12伏直流电
    - 输入电压范围:参考图表
    - 典型输入电流:14毫安
    - 典型响应时间:5毫秒
    - 典型释放时间:2.5毫秒
    - 线圈电阻:848欧姆(±10%,在20°C时)
    - 额定条件下的功耗:0.17瓦特
    - 触点侧
    - 触点类型:1PDT
    - 开关类型:单触点
    - 触点材料:AgSnO
    - 最大切换电压:250伏交流/直流
    - 最小切换电压:5伏(在100毫安时)
    - 最小切换电流:10毫安(在12伏时)
    - 最大浪涌电流:10安培(4秒)
    - 限制连续电流:6安培
    - 切断额定值(欧姆负载):
    - 24伏直流:140瓦
    - 48伏直流:20瓦
    - 60伏直流:18瓦
    - 110伏直流:23瓦
    - 220伏直流:40瓦
    - 250伏交流:1500VA
    - 根据DIN VDE 0660/IEC 60947的切换能力:
    - 24伏直流:2安培(DC13)
    - 110伏直流:0.2安培(DC13)
    - 220伏直流:0.1安培(DC13)
    - 24伏交流:3安培(AC15)
    - 120伏交流:3安培(AC15)
    - 230伏交流:3安培(AC15)

    产品特点和优势


    - 高可靠性:经过10^7次机械操作的测试,保证了长期使用的稳定性和耐用性。
    - 宽工作温度范围:能够在极端环境中可靠运行,适应多种恶劣环境。
    - 高切换容量:最大浪涌电流高达10安培(4秒),适用于高压和大电流应用。
    - 高隔离电压:测试电压达到4千伏交流电(50赫兹,1分钟),确保电气安全。
    - 手动操作:具备手动操作功能,便于维护和故障排除。

    应用案例和使用建议


    应用案例:
    该继电器广泛应用于工业自动化控制系统、智能家居系统和通信设备中。例如,在自动化生产线中用于控制电机、泵和其他执行机构。
    使用建议:
    - 在安装时确保周围环境清洁,避免灰尘和湿气影响。
    - 根据负载特性选择合适的继电器型号。
    - 连接电缆时要确保牢固可靠,避免松动导致电弧现象。

    兼容性和支持


    - 兼容性:该继电器可以与其他标准电子模块和电路板配合使用,适用范围广泛。
    - 厂商支持:制造商提供详尽的用户手册和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 如何正确连接继电器?
    - 确保线圈引脚与电源正确连接,触点引脚根据负载需求进行连接。
    2. 继电器无法正常工作怎么办?
    - 检查输入电压是否符合要求,线圈电阻是否正常。如果问题依然存在,联系技术支持团队。

    总结和推荐


    REL-MR-12DC/21/MS 单触点微型电源继电器以其高可靠性、广泛的工作温度范围和强大的切换能力,成为工业自动化控制系统的理想选择。无论是家用电器还是复杂工业系统,都能充分发挥其性能优势。强烈推荐在需要频繁切换控制的场合使用此产品。

2909641参数

参数
开关功能 -
继电器类型 -
长*宽*高 16mm(长度)*5mm(高度)
安装方式 通孔安装

2909641厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2909641数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2909641 2909641数据手册

2909641封装设计

查看详情并下载
Symbol
Footprint
3D Model
