5441980

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

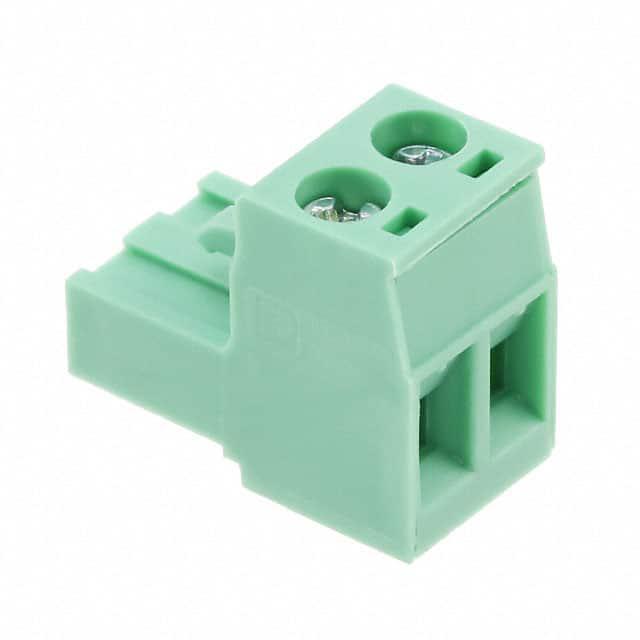

产品描述: 菲尼克斯,PCB插拔式连接器,BCP-508-2GN,Conn Terminal Block F 2 POS 5.08mm Screw RA Cable Mount 12A
供应商型号: JY-5441980
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 5441980

5441980概述

    BCP-508-2 GN 技术手册解析

    产品简介


    BCP-508-2 GN 是一款适用于印刷电路板的连接器,具有紧凑的设计和高性能。它的主要功能是实现不同电路之间的可靠电连接。广泛应用于工业自动化、通信设备、仪器仪表和其他需要高可靠性的电气系统中。

    技术参数


    - 基本参数:
    - 额定电流:12A(最大负载电流为12A,使用2.5mm²导线)
    - 额定电压(II/2):630V
    - 额定电压(III/2):320V
    - 最大电压冲击等级:4kV(III/3、III/2、II/2)
    - 接触表面:镀锡
    - 绝缘材料:聚酰胺(PA)
    - 连接参数:
    - 连接方式:螺钉连接
    - 导线横截面:实心导线0.2mm² - 2.5mm²;绞合导线0.2mm² - 2.5mm²
    - 端子保护套:无塑料套管0.25mm² - 2.5mm²;带塑料套管0.25mm² - 2.5mm²
    - 绞合导线,双端子保护套:无塑料套管0.5mm² - 1mm²;带塑料套管0.5mm² - 1.5mm²
    - AWG标准:24 - 12
    - 尺寸参数:
    - 间距:5.08mm
    - 尺寸a:5.08mm
    - 其他参数:
    - 剥线长度:7mm
    - 紧固扭矩范围:最小0.4Nm,最大0.5Nm

    产品特点和优势


    - 可靠性:BCP-508-2 GN 采用了先进的螺钉连接方式,确保了长期稳定的电气连接。
    - 耐火性:绝缘材料通过了UL 94 V0认证,具有出色的阻燃性能。
    - 标准化设计:符合EN-VDE标准和CUL认证,适用于全球多个地区的应用需求。
    - 易于安装:标准化的安装方式和清晰的标识,使得安装过程更加便捷高效。

    应用案例和使用建议


    - 应用场景:
    - 工业自动化控制面板
    - 通信设备中的信号传输
    - 测试设备中的电气连接
    - 使用建议:
    - 安装前检查导线横截面是否符合规格要求,避免因导线过细或过粗导致连接不稳。
    - 安装过程中遵循规定的紧固扭矩范围,以保证最佳的电气接触效果。
    - 使用带有保护套管的端子,尤其是在高振动环境中,可以提高导线的稳定性和安全性。

    兼容性和支持


    - 兼容性:
    - BCP-508-2 GN 可与各种标准的印刷电路板进行配套使用。
    - 支持UL Recognized/cUL Recognized/VDE Gutachten mit Fertigungsüberwachung等多种国际认证,适用于多种应用场景。
    - 支持和维护:
    - 凭借Phoenix Contact提供的强大技术支持和售后服务,用户可以获取详尽的产品文档和在线帮助。此外,还有丰富的培训资源和技术论坛可供参考。

    常见问题与解决方案


    - 问题1:如何选择正确的导线横截面?
    解答:根据应用场合选择合适的导线横截面,避免使用过细或过粗的导线,以免影响电气性能和机械强度。推荐使用0.2mm² - 2.5mm²的导线。
    - 问题2:紧固扭矩如何设置?
    解答:根据产品手册,紧固扭矩范围应在0.4Nm至0.5Nm之间。使用扭矩扳手可以更准确地调整紧固扭矩,确保连接稳固。
    - 问题3:如何判断连接是否可靠?
    解答:定期检查连接处是否有松动或损坏迹象,必要时重新紧固连接。如果出现异常温度或声音,可能需要进一步检查电气连接情况。

    总结和推荐


    BCP-508-2 GN 是一款高性能的印刷电路板连接器,具有优良的电气特性和机械性能。其可靠的连接方式和广泛的适用性使其成为众多工业领域的首选。建议在设计和选型阶段优先考虑该产品,以确保系统的稳定运行。

5441980参数

参数
长*宽*高 10.08mm(长度)*18.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5441980厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5441980数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 5441980 5441980数据手册

5441980封装设计

查看详情并下载
Symbol
Footprint
3D Model
