1432457

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M12圆形连接器插座, SACC系列
供应商型号: 2491951
供应商: 海外现货
标准整包数: 1

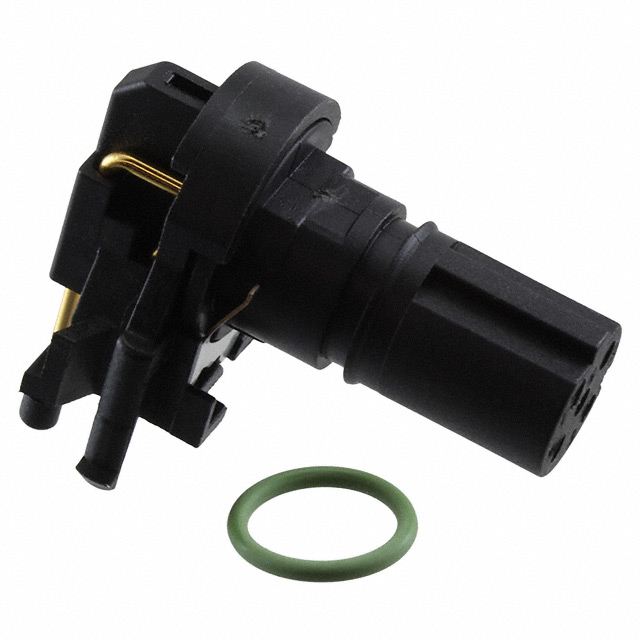

PHOENIX CONTACT 圆形连接器 1432457

1432457概述

    电子元器件产品技术手册:针式插座 SACC-CI-M12FSD-4CON-L90 SCO

    产品简介


    本文介绍的电子元器件是针式插座 SACC-CI-M12FSD-4CON-L90 SCO。这款针式插座属于传感器/执行器连接器类别,具有4芯配置,并且采用了D编码设计,提供屏蔽功能。其独特的弯焊针结构使得安装更为便捷。这款针式插座适用于各种自动化设备和控制系统,广泛应用于工业自动化、智能制造等领域。

    技术参数


    - 环境温度(运行):针式/孔式 -25 °C 到 105 °C;无机械驱动 -40 °C 到 105 °C。
    - 保护等级:IP67。
    - 额定电流:40 °C时为4 A。
    - 额定电压:250 V。
    - 额定电涌电压:2.5 kV。
    - 位数:4。
    - 绝缘电阻:≥ 100 MΩ。
    - 防插错编码:D - 数据。
    - 标准:IEC 61076-2-101,UL认证,EAC认证,cULus认证。
    - 安装类型:PCB安装。
    - 接触件材料:铜锌镀层,接触表面为Au。
    - 材料接触表面:PA 6.6,密封材料为FKM/EPDM。

    产品特点和优势


    - 安装成本低:采用两件式的插头式设备连接器,降低了安装成本。
    - 方便集成:提供多种安装选项,如螺纹安装件、压入轮廓或直接整合到前板中。
    - 增强安全性:未插接时可以选配垫片,提高安全性。
    - 高可靠性:防护等级达到IP67,能够在恶劣环境下稳定工作。
    - 认证齐全:拥有多个国际认证,包括UL认证、EAC认证等。

    应用案例和使用建议


    该针式插座广泛应用于工业自动化设备和控制系统中。例如,在智能工厂中用于机器间的通信连接。为了确保连接的稳定性,建议在连接器未锁定或存在污染风险时使用保护等级 > IP54的护盖进行密封。

    兼容性和支持


    - 兼容性:该针式插座可与特定型号的外壳螺钉连接和其他相关配件搭配使用,例如外壳螺钉连接 SACC-M12-SCO NUT L90。
    - 支持和服务:供应商提供全面的技术支持和售后服务,包括在线文档和技术咨询。

    常见问题与解决方案


    - 问题一:连接器在使用过程中频繁松动。
    - 解决方案:确保连接器已正确锁定并安装好,必要时添加垫片。
    - 问题二:连接器表面出现氧化现象。
    - 解决方案:定期清洁接触面,并涂抹导电膏以保持良好导电性。

    总结和推荐


    总体而言,针式插座 SACC-CI-M12FSD-4CON-L90 SCO 是一款性能卓越、应用广泛的电子元器件。它不仅具有低成本安装的优势,还具备高可靠性和广泛的兼容性。因此,我们强烈推荐该产品用于各类自动化和控制系统项目。无论是需要提升系统稳定性的工程师还是需要简化安装流程的用户,这款针式插座都是一个理想的选择。

1432457参数

参数
端接 焊盘
额定电流 4A
外壳材料 -
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Insert
颜色 -
长*宽*高 19.2mm(长度)*26.29mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1432457厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1432457数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1432457 1432457数据手册

1432457封装设计

查看详情并下载
Symbol
Footprint
3D Model
