3211480

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTTB2,5-2BE,元件端子,元件接线排, PTTB 2.5-2BE系列, 灰色, 推入式端接, 26A
供应商型号: 2163668
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 隔板块 3211480

3211480概述

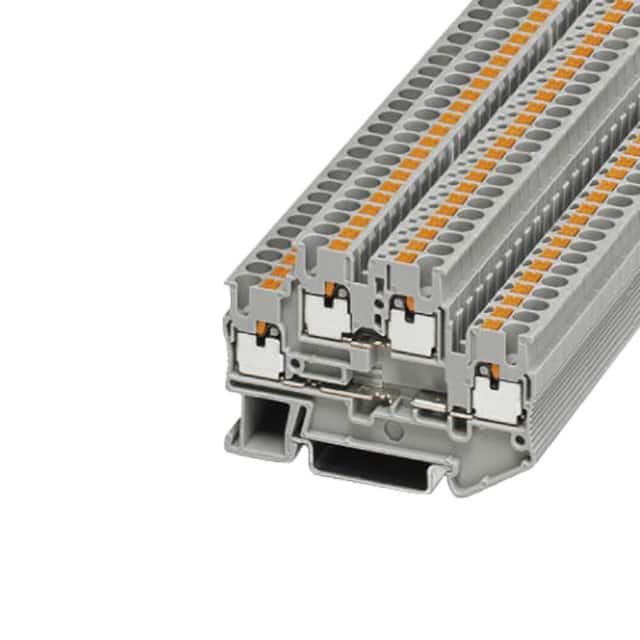

    PTTB 2,5-2BE 组件端子块产品概述

    产品简介


    PTTB 2,5-2BE 是一款用于安装可单独选择的组件的端子块,属于CLIPLINE Complete系统的一部分。其主要功能是通过推入式连接来安全且可靠地连接导线,广泛应用于工业自动化、楼宇自动化以及铁路车辆等领域。

    技术参数


    - 产品型号: PTTB 2,5-2BE
    - 制造商: Phoenix Contact
    - 接线方式: 推入式连接
    - 导线截面积范围: 固体导线:0.14 mm² 至 4 mm²;柔性导线:0.14 mm² 至 4 mm²(带有塑料套管时为0.14 mm² 至 2.5 mm²)
    - AWG 范围: 26 至 12
    - 宽度: 5.2 mm
    - 颜色: 灰色
    - 安装方式: DIN导轨NS 35/7.5 或 NS 35/15
    - 接点数量: 4个
    - 额定电压: 500 V
    - 额定电流: 22 A
    - 最大载流能力: 26 A(当导线截面积为4 mm²且为硬导线时)
    - 绝缘材料温度指数: 130°C
    - 耐火等级: UL 94 V0
    - 过电压类别: III
    - 绝缘材料组: I
    - 浪涌电压额定值: 6 kV

    产品特点和优势


    1. 易用性和工具免费: 该推入式连接端子块具有CLIPLINE Complete系统的系统特性,可以轻松无工具地连接带有冷压端头的导线或硬导线。
    2. 紧凑设计和前向连接: 这种紧凑的设计和前端连接使它非常适合空间受限的应用场合。
    3. 测试功能: 在双功能轴上提供了额外的测试连接功能。

    应用案例和使用建议


    PTTB 2,5-2BE 广泛应用于工业自动化系统、楼宇自动化系统及铁路车辆系统。在布线较为紧凑的空间内,PTTB 2,5-2BE 可以高效地完成导线连接任务。为了确保最佳性能,建议在安装前对导线进行适当剥皮,并按照标准IEC 60947-7-1进行连接。

    兼容性和支持


    该端子块具有多种安装选项,可以适配DIN导轨NS 35/7.5 或 NS 35/15。制造商提供详细的技术文档和支持,确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    - 问题: 导线无法顺利推入
    - 解决方案: 检查导线是否已经正确剥皮并确定没有异物堵塞连接槽。
    - 问题: 端子块发热
    - 解决方案: 检查连接是否牢固,必要时重新连接导线,确保接触良好。
    - 问题: 额定电流过高导致跳闸
    - 解决方案: 检查连接的负载电流,确认不超过额定电流22A。

    总结和推荐


    PTTB 2,5-2BE 组件端子块以其可靠的推入式连接、紧凑设计和广泛的适用范围在市场上具有很高的竞争力。它在工业自动化、楼宇自动化和铁路车辆等多个领域的应用中表现出色。综合来看,该产品适合需要高可靠性和紧凑布局的应用场景,强烈推荐使用。
    结论
    总体来说,PTTB 2,5-2BE是一款值得信赖的组件端子块,适用于各种严格要求的应用场景。推荐所有寻求高质量、可靠性强的终端解决方案的工程师和技术人员选用这款产品。

3211480参数

参数
长*宽*高 68mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3211480厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3211480数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 3211480 3211480数据手册

3211480封装设计

查看详情并下载
Symbol
Footprint
3D Model
