3214048

产品分类: 其他工具
厂牌: PHOENIX CONTACT

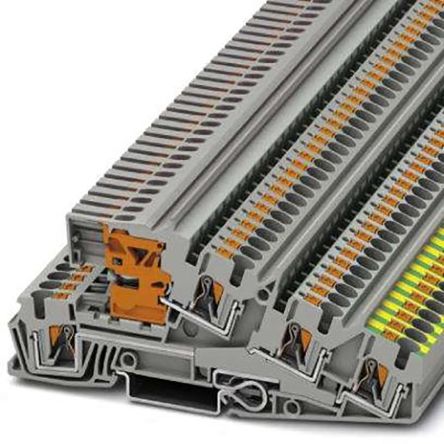

产品描述: Phoenix Contact 接地端子排, 5 路, 灰色, 推入式端接
供应商型号: 651-3214048
供应商: Mouser
标准整包数: 1

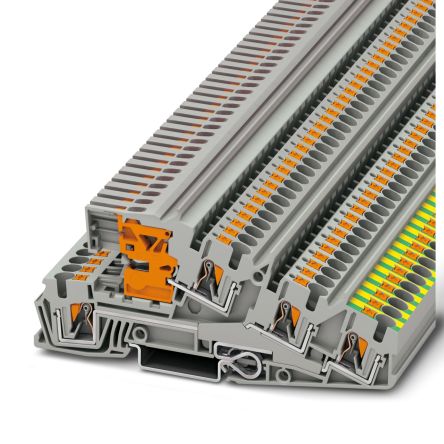

PHOENIX CONTACT 其他工具 3214048

3214048概述

    # 安装接地端子块技术手册

    产品简介


    产品类型: 安装接地端子块
    主要功能:
    - 用于电气系统的安全接地连接
    - 支持快速插拔连接,简化安装过程
    - 多层级设计,适用于复杂电路配置
    应用领域: 电力分配系统、工业控制柜、铁路车辆及其他需要可靠接地的应用场合

    技术参数


    | 参数名称 | 规格值 |

    | 额定电压(V) | 400 |
    | 额定电流(A) | 28 |
    | 导线截面积范围(mm²) | 0.2 - 6 |
    | 连接方式 | 推入式连接 |
    | 安装类型 | NS 35/7.5, NS 35/15 |
    | 颜色 | 灰色 |
    电气特性
    | 参数名称 | 规格值 |

    | 额定浪涌电压(kV) | 6 |
    | 最大功率耗散(W) | 1.02 |
    | 最大负载电流(A) | 32 (6 mm²导线) |
    | 额定短时耐受电流(kA) | 0.48 (4 mm²导线) |
    0.72 (6 mm²导线) |
    工作环境
    | 参数名称 | 规格值 |

    | 工作温度范围(℃) | -60 - 110 |
    | 储存/运输温度范围(℃) | -25 - 60 |
    | 允许湿度范围(%) | 操作:20-90
    储存/运输:30-70 |

    产品特点和优势


    1. 兼容性强: 兼容所有菲尼克斯(Phoenix Contact)安装端子块。
    2. 测试接触点: 每个端子点都配备测试接触点,便于检查。
    3. 清晰标识: 每个端子点可以贴标签,易于识别和维护。
    4. 双功能轴: 所有层级都配有双功能轴,提高了灵活性和功能性。
    5. 紧凑设计: 尺寸紧凑,特别适合配电板布局。

    应用案例和使用建议


    应用案例
    此端子块常用于工业自动化系统中的电源分配,铁路车辆的接地保护,以及其他高可靠性要求的场景。
    使用建议
    - 确保正确剥离导线长度,以保证良好连接。
    - 使用合适的压接工具,确保压接连接的质量。
    - 在恶劣环境中使用时,注意端子块的防潮措施,确保长期可靠运行。

    兼容性和支持


    该产品可与所有符合IEC 60947-7-1标准的导线及配件兼容。菲尼克斯公司提供全面的技术支持和售后服务,包括在线资源库和技术文档,帮助客户解决问题和获取最新信息。

    常见问题与解决方案


    问题1: 如何确保端子连接的牢固度?
    解决方案: 使用正确的压接工具进行导线连接,确保导线完全插入并锁定。
    问题2: 端子块的使用寿命如何?
    解决方案: 端子块采用高品质材料制造,能承受高达45K的温度升高,确保长期稳定运行。
    问题3: 如何应对潮湿环境下的问题?
    解决方案: 选择适当的防护等级,并定期检查是否有水汽侵入,保持干燥环境。

    总结和推荐


    该安装接地端子块凭借其高可靠性和多级联接特性,在工业控制领域表现卓越。其广泛的应用场景和强大的兼容性使其成为众多项目的理想选择。鉴于其出色的性能和多功能性,我们强烈推荐这款产品。
    - 主要优点:
    - 高额定电流和电压,适用于高负荷应用场景。
    - 快速推入式连接,简化安装过程。
    - 高温稳定性,适应恶劣环境。
    - 推荐使用:
    - 强烈推荐用于需要高可靠性接地连接的工业控制系统。
    - 推荐作为铁路车辆和其他交通运输设备的标准配件。
    - 适用于电力分配系统中的各种接地需求。

3214048参数

参数
长*宽*高 114mm*6.2mm*50.5mm
安装方式 推入式

3214048厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3214048数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 3214048 3214048数据手册

3214048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.176 ¥ 60.6372
5+ $ 6.534 ¥ 55.2123
10+ $ 6.402 ¥ 54.0969
25+ $ 6.156 ¥ 52.0182
50+ $ 5.3244 ¥ 44.9912
100+ $ 4.5684 ¥ 38.603
250+ $ 3.942 ¥ 33.3099
500+ $ 3.5385 ¥ 29.9003
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.63
