1754937

厂牌: PHOENIX CONTACT

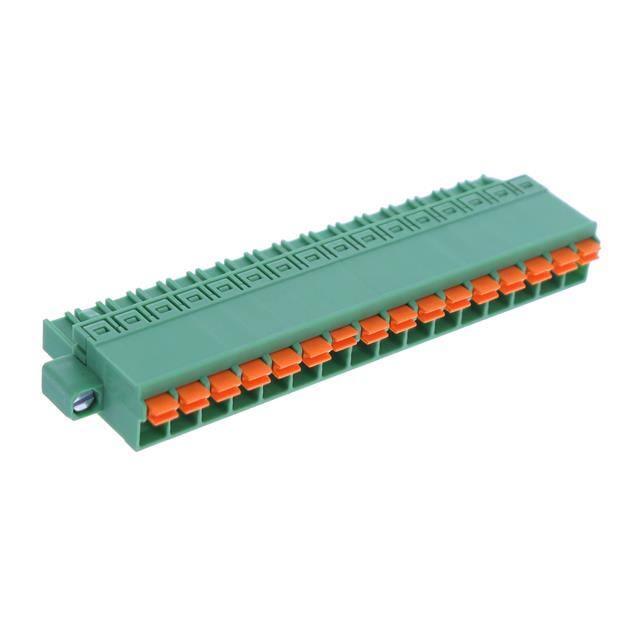

产品描述: Phoenix Contact 5.08mm间距16p插拔式接线端子 插头, FKCN 2.5/16-STF-5.08系列, 630 V, 弹簧式接线端子, 绿色
供应商型号: 651-1754937
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1754937

1754937概述

    电子元器件产品技术手册:FKCN 2,5/16-STF-5,08

    1. 产品简介


    产品类型:插件式印刷电路板连接器
    主要功能:实现高密度的电路连接,适用于各类需要紧凑设计的电子设备中。
    应用领域:广泛应用于工业自动化、机械工程、通信设备、医疗仪器等领域。

    2. 技术参数


    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 最大负载电流:12 A
    - 额定电压(III/3):320 V
    - 额定电压(II/2):630 V
    - 绝缘材料:PA
    - 燃烧等级(UL 94):V0
    - 电涌电压等级(III/2):4 kV
    - 电涌电压等级(II/2):4 kV
    - 接线端子数:16
    - 接线间距:5.08 mm
    - 额定电压范围(UL/CUL):300 V
    - 接线端子尺寸(实心导体):0.2 mm² - 1.5 mm²
    - 接线端子尺寸(绞合导体):0.2 mm² - 2.5 mm²
    - 剥线长度:10 mm
    - AWG尺寸:24 - 14
    - UL/CUL最小AWG尺寸:24
    - UL/CUL最大AWG尺寸:14

    3. 产品特点和优势


    - 高接触和包装密度:与双层CCDN 2.5头结合,可实现更高的电路连接密度。
    - 便捷的螺丝刀操作:用户友好,易于安装和维护。
    - 超薄设计:高度仅为10.9 mm,适合空间受限的应用场景。
    - 多样的导线截面积支持:最大支持2.5 mm²导线。
    - 快速接线:通过弹簧夹技术实现快速可靠的接线。
    - 防误插设计:确保正确的连接方向和安全性。

    4. 应用案例和使用建议


    - 工业自动化:FKCN 2,5/16-STF-5,08 连接器可用于各类工业自动化设备中,例如PLC控制器、传感器和执行器之间的连接。
    - 机械工程:在各种机械设备中,此连接器可以用于控制面板和其他模块的连接,以提高系统的可靠性。
    - 通信设备:可用于数据中心和网络设备中的电路连接。
    使用建议:
    - 确保所有接线均符合制造商规定的导线规格,以避免过热和故障。
    - 在接线时,使用适当的剥线工具以保持一致的剥线长度。
    - 定期检查连接点是否有松动或磨损,以保证长期稳定运行。

    5. 兼容性和支持


    - 兼容性:该产品可与同系列的其他产品(如双层CCDN 2.5头)配合使用,适用于多种不同的应用场景。
    - 认证:获得UL/CUL认证、EAC认证及cULus认证,符合全球标准。
    - 技术支持:制造商提供详尽的技术文档和支持服务,以帮助客户进行正确安装和维护。

    6. 常见问题与解决方案


    1. Q: 接线端子如何快速连接导线?
    - A: 采用Push-in弹簧夹技术,可以迅速可靠地完成接线,无需额外工具。
    2. Q: 如何处理导线剥线长度不一致的情况?
    - A: 使用专业的剥线工具,并严格按照制造商推荐的剥线长度进行操作。
    3. Q: 导线如何正确固定在接线端子上?
    - A: 确保导线完全插入并接触到底部,可以通过轻轻拉动测试其稳定性。

    7. 总结和推荐


    综上所述,FKCN 2,5/16-STF-5,08 插件式印刷电路板连接器以其高接触密度、超薄设计、便捷的操作和广泛的兼容性,在多个行业中展现出强大的竞争力。特别适合于需要紧凑设计和高可靠性的应用场景。我们强烈推荐此产品用于工业自动化、机械工程、通信设备等领域。

1754937参数

参数
长*宽*高 27.1mm*91.28mm*10.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1754937厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1754937数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1754937 1754937数据手册

1754937封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.3215 ¥ 188.6167
10+ $ 20.5632 ¥ 173.759
25+ $ 19.8504 ¥ 167.7359
50+ $ 19.224 ¥ 162.4428
100+ $ 17.1885 ¥ 145.2428
250+ $ 16.8735 ¥ 142.5811
500+ $ 16.4535 ¥ 139.0321
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 188.61
