1456132

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,设备连接器,板后安装,SACC-DSI-M8FS-6CON-M10-L180SH,Phoenix Contact M8圆形连接器, 6芯
供应商型号: BN-1456132
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1456132

1456132概述

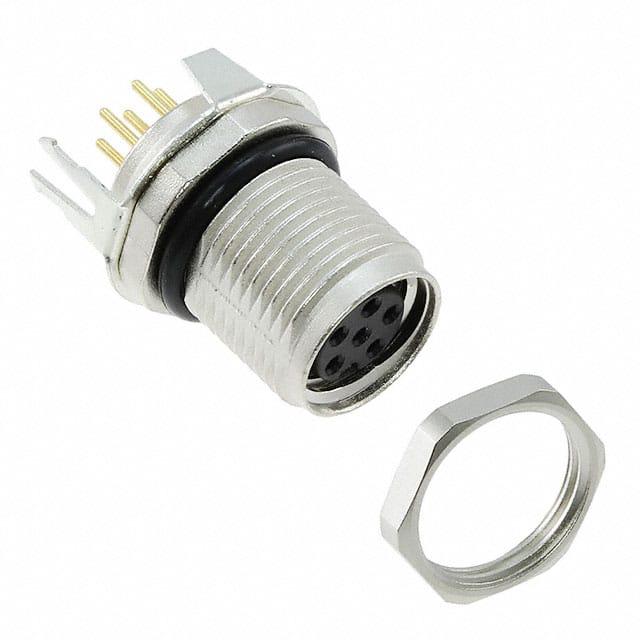

    SACC-DSI-M8FS-6CON-M10-L180 SH Flush-Type Connector

    1. 产品简介


    SACC-DSI-M8FS-6CON-M10-L180 SH 是一款紧凑型的传感器/执行器插头,适用于广泛的工业自动化和控制系统应用。该产品采用6位M8接口,具有坚固耐用的设计,适合于恶劣环境下的使用。此插头采用后置螺纹安装方式,并配备了M10固定螺纹,方便与各种设备连接。由于其卓越的密封性能和广泛的温度范围适应能力,该产品非常适合用于工厂自动化、过程控制以及机器人技术等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电流(40°C) | 1.5 A |
    | 额定电压 | 30 V |
    | 岗位数量 | 6 |
    | 接触电阻 | ≤ 3 mΩ |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 操作温度范围 | -25 °C ... 85 °C |
    | 环境保护等级(IP等级) | IP67 |
    | 连接方式 | 焊接针 |
    | 安装方式 | 后部安装,带M10螺母 |
    | 防火等级 | UL 94 HB |
    | 触点材料 | Cu合金 |
    | 触点表面材料 | Au |
    | 触点载体材料 | PA 66 |
    | 材料,凸纹 | 锌合金压铸,镍镀 |
    | 密封材料 | NBR |

    3. 产品特点和优势


    - 广泛的应用温度范围:-25 °C 到 85 °C,适合于多种严苛的工作环境。
    - 高防护等级:IP67级别的防护使其能够抵抗灰尘、水和其他环境因素的影响。
    - 可靠的连接稳定性:≤ 3mΩ的接触电阻保证了低阻抗连接。
    - 易于安装:后置螺纹安装设计使安装过程简单快捷,且安装孔径易于识别。
    - 防火材料:UL 94 HB级的绝缘材料确保在火灾情况下材料不会助燃。

    4. 应用案例和使用建议


    - 应用案例:SACC-DSI-M8FS-6CON-M10-L180 SH 广泛应用于自动化生产线上的传感器、执行器连接;同时,在机器人技术中作为数据传输接口也是理想选择。
    - 使用建议:确保在安装前检查环境条件,尤其是温度和湿度是否符合产品规格要求。定期检查电缆的磨损情况以避免因外部损伤导致的连接不良。

    5. 兼容性和支持


    SACC-DSI-M8FS-6CON-M10-L180 SH 兼容标准M8接口,与大多数标准M8设备和控制器兼容。凤凰联络(Phoenix Contact)提供详细的技术文档和全面的支持服务,包括安装指南和技术咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保电缆正确接地,并重新检查安装孔径。 |
    | 接触电阻高 | 更换连接件并清洁触点表面。 |
    | 密封失效 | 检查密封圈是否损坏或缺失,并及时更换。 |

    7. 总结和推荐


    总体而言,SACC-DSI-M8FS-6CON-M10-L180 SH 插头凭借其坚固耐用的设计、优异的电气性能及广泛的适用范围,成为工业自动化领域理想的连接解决方案。它在不同工况下的表现尤为出色,适用于自动化设备、传感器网络以及各种需要高可靠性的工业应用场合。强烈推荐给那些寻求高品质、高性能连接解决方案的专业人士。

1456132参数

参数
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售

1456132厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1456132数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1456132 1456132数据手册

1456132封装设计

查看详情并下载
Symbol
Footprint
3D Model
