709547

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,穿墙端子,HDFKV95,Phoenix Contact HDFKV 95
供应商型号: Q-709547
供应商: 期货订购
标准整包数: 10

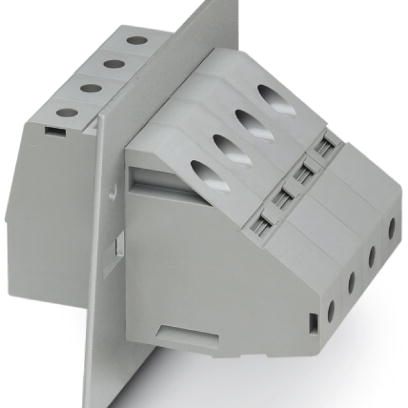

PHOENIX CONTACT 端子 - 其他 709547

709547概述

    穿墙端子 HDFKV 95 技术手册

    产品简介


    穿墙端子 HDFKV 95(型号 0709547) 是一款由 Phoenix Contact 提供的高性能电气连接设备。它主要应用于工业自动化、建筑配电系统及各类机械设备中,通过可靠的连接和稳定的工作环境来保障系统的正常运行。

    技术参数


    - 基本参数
    - 连接位数:1
    - 额定横截面:95 mm²
    - 额定电流 IN:232 A
    - 最大负载电流:232 A
    - 额定电压 UN:600 V(适用于厚度1 mm ... 2.5 mm的金属面板)
    800 V(适用于厚度大于2.5 mm ... 5 mm的金属面板)
    690 V(适用于厚度大于5 mm ... 6 mm的金属面板)
    - 机械特性
    - 宽度:25 mm
    - 颜色:灰色
    - 剥线长度:27 mm
    - 最小紧固扭矩:15 Nm
    - 最大紧固扭矩:20 Nm
    - 绝缘特性
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 隔离电压:8 kV
    - 污染等级:3

    产品特点和优势


    - 安装便捷:通过安装销设计,可以轻松实现端子的组装和分组操作。
    - 结构紧凑:尺寸仅为25 mm 宽度,使得它可以在狭小的空间内进行高效安装。
    - 高安全性:具备UL 94 V0级别的防火能力,并提供8 kV的绝缘耐压等级,确保电气安全。
    - 连接稳定可靠:通过螺钉锁紧装置实现了牢固而稳定的连接,适用于多种类型的导线(刚性导线和柔性导线)。

    应用案例和使用建议


    这款穿墙端子 HDFKV 95 已广泛应用于各类工业项目中,例如风力发电系统、输配电设备以及各类自动化控制系统中。在具体应用过程中,为保证良好的连接效果,建议遵循如下操作步骤:
    - 使用合适大小的剥线钳,确保剥线长度准确,以便插入端子时能够接触到端子内部。
    - 在连接前检查螺钉是否有松动现象,并按要求施加适当的扭矩。
    - 针对铝导线连接,务必按照手册提供的指导正确安装端子套管。

    兼容性和支持


    - 兼容性:HDFKV 95 可以与其他具有相似规格的电气组件无缝对接,具体兼容信息请参阅手册中的详细说明。
    - 支持与维护:Phoenix Contact 提供全方位的技术支持服务,包括详细的安装指南、故障排除文档以及在线客服支持。如果需要购买相关配件或寻求更深入的技术咨询,可以通过官方渠道进行联系。

    常见问题与解决方案


    1. 问题:连接后发现端子温度过高
    - 解决方法:检查是否有足够的紧固扭矩,如果问题仍然存在,则可能需要更换新的端子。
    2. 问题:无法顺利插入导线
    - 解决方法:确认剥线长度是否适当,尝试调整剥线工具设置或重新剥线。

    总结和推荐


    总体来看,穿墙端子 HDFKV 95 在设计上充分考虑到了用户的实际需求,具备广泛的适用范围及较高的可靠性。因此,无论是新项目开发还是现有系统升级,HDFKV 95 都是理想的选择。同时,Phoenix Contact 丰富的技术支持和完善的售后服务体系也为用户的使用提供了坚实的保障。综上所述,强烈推荐使用 HDFKV 95 作为高效可靠的电气连接解决方案。

709547参数

参数
长*宽*高 25mm(宽度)
安装方式 通孔安装

709547厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

709547数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 709547 709547数据手册

709547封装设计

查看详情并下载
Symbol
Footprint
3D Model
