2839253

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器-插拔件,PT4-EX(I)-24DC-ST,Surge Suppressors 500mA 24VDC DIN Rail Plug-In
供应商型号: 651-2839253
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 电路保护 2839253

2839253概述


    产品简介

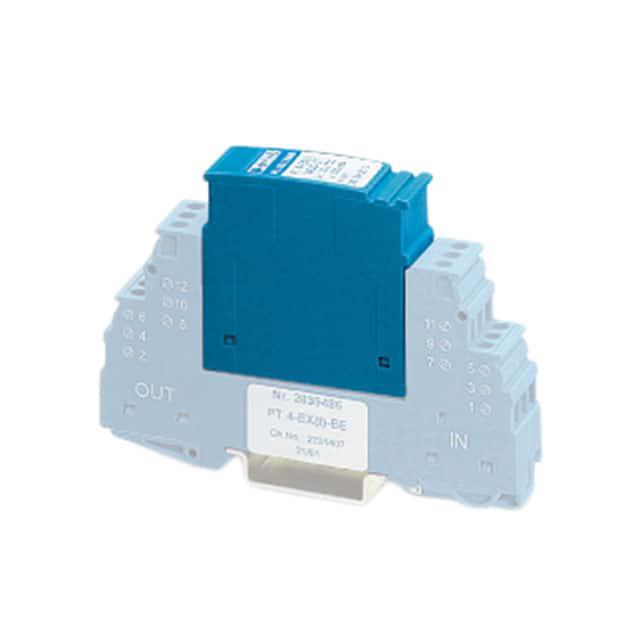

    PT 4-EX(I)-24DC-ST 是一款用于本质安全(Ex-i)信号电路的保护连接器。它主要用于工业自动化控制系统中的信号保护,确保信号传输的安全性。该连接器适用于需要保护性电路的4线浮空Ex-i信号电路,具备较高的耐压和抗冲击能力。其典型应用包括石化、化工、矿业等领域中的信号传输保护。

    技术参数


    - 基本参数:
    - 订货号:2839253
    - 产品类型:本质安全保护连接器
    - 工作电压:24 V DC
    - 包装数量:10个
    - 物理特性:
    - 外壳材料:PA 6.6
    - 阻燃等级:UL 94 V0
    - 颜色:蓝色
    - 环境特性:
    - 工作温度范围:-40°C 到 85°C
    - 保护等级:IP20
    - 电气特性:
    - 最大持续运行电压:UC = 30 V DC
    - 最大连续电流:IN = 500 mA (40°C)
    - 最大残余电压:Core-Conductor: ≤ 70 V
    - 响应时间:TA (Core-Core) ≤ 1 ns
    - 性能参数:
    - 总浪涌电流(8/20 µs):20 kA
    - 残留电压 (10/1000 µs):≤ 65 V
    - 保护级别 UP (Core-Core):≤ 60 V (C1 - 500 V / 250 A)
    - 保护级别 UP (Core-Earth):≤ 1 kV (C2 - 10 kV / 5 kA)

    产品特点和优势


    - 高可靠性:该连接器通过了严格的VDE、IEC标准认证,确保了其在恶劣环境下的可靠性和稳定性。
    - 快速响应:具备低至1ns的响应时间,能够在极短时间内响应瞬态冲击,提供快速有效的保护。
    - 多功能性:适用于多种工业环境,如石化、化工、矿业等,满足不同领域的应用需求。
    - 易于安装:采用插件系统连接方式,方便快捷,降低了安装难度和成本。

    应用案例和使用建议


    应用案例
    PT 4-EX(I)-24DC-ST 在石化行业中的一个应用案例是为控制室内的信号线路提供保护。例如,在控制室内安装PT 4-EX(I)-24DC-ST可以有效防止雷击等瞬态冲击对信号线路的影响,从而提高系统的安全性。
    使用建议
    - 电缆选择:选择符合规格要求的电缆,确保电缆的截面积和绝缘等级满足产品要求。
    - 安装位置:根据实际布线路径选择合适的安装位置,确保信号线路的可靠连接。
    - 定期检查:定期进行检查和测试,以确保产品的长期稳定性和可靠性。

    兼容性和支持


    - 兼容性:PT 4-EX(I)-24DC-ST 可以与其他符合相关标准的电缆、接头和设备兼容,适用于多种应用场景。
    - 技术支持:PHOENIX CONTACT 提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 确保连接螺丝紧固,电缆截面积符合要求。 |
    | 设备无法正常工作 | 检查输入电压和电流是否在额定范围内,确认接地是否良好。 |
    | 浪涌电流保护失效 | 检查浪涌保护器的配置,确保其参数符合设计要求。 |

    总结和推荐


    PT 4-EX(I)-24DC-ST 是一款高度可靠的保护连接器,具有快速响应、多功能性和易安装等特点。其广泛应用于石化、化工、矿业等领域,特别适合需要保护性电路的4线浮空Ex-i信号电路。鉴于其出色的性能和广泛的适用性,强烈推荐在相关领域中使用。

2839253参数

参数
类型 -
长*宽*高 45mm*17.7mm*45mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2839253厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2839253数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2839253 2839253数据手册

2839253封装设计

查看详情并下载
Symbol
Footprint
3D Model
