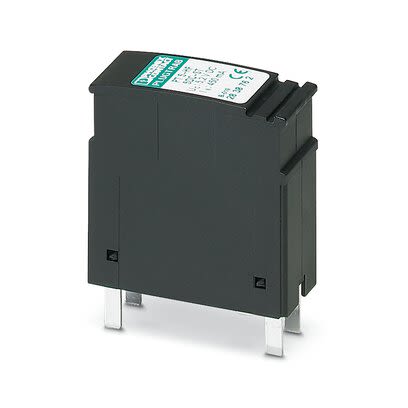

PT 5-HF- 5 DC-ST

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 5V(DC) DIN导轨安装,通孔安装 45mm(长度)*52mm(高度)
供应商型号: 2825138
供应商: 欧时
标准整包数: 10
PHOENIX CONTACT 浪涌抑制器 PT 5-HF- 5 DC-ST

PT 5-HF- 5 DC-ST概述


    产品简介


    本文介绍的是Phoenix Contact公司生产的防雷保护插头PT 5-HF-5 DC-ST(型号2838762)。这种保护插头主要用于信号线的保护,具有高响应速度、适用于高速传输等特点。它适用于需要对信号线进行过压和过流保护的应用场景,广泛应用于工业自动化、轨道交通、通信设施等领域。

    技术参数


    以下是PT 5-HF-5 DC-ST防雷保护插头的关键技术参数:
    - 电气特性
    - 额定电压:5 V DC
    - 最大连续电压:5.2 V DC(3.6 V AC)
    - 额定电流:450 mA(45°C时)
    - 操作有效电流:UC ≤ 300 μA
    - 剩余电流:IPE ≤ 300 μA(与PT 2X2-BE结合使用);≤ 1 μA(与PT 2X2+F-BE结合使用)
    - 额定放电电流In(8/20 μs)(线-线):10 kA
    - 脉冲放电电流Iimp(10/350 μs):2.5 kA
    - 总放电电流Itotal(8/20 μs):20 kA
    - 最大放电电流Imax(8/20 μs)(线-线):10 kA
    - 最大放电电流Imax(8/20 μs)(线-地):10 kA
    - 额定脉冲电流Ian(10/1000 μs)(线-线):90 A
    - 性能参数
    - 输出电压限制(线-线瞬态):≤ 55 V
    - 输出电压限制(线-地瞬态):≤ 55 V(与PT 2X2-BE结合使用);≤ 700 V(与PT 2X2+F-BE结合使用)
    - 输出电压限制(线-线静态):≤ 15 V
    - 输出电压限制(线-地静态):≤ 15 V(与PT 2X2+F-BE结合使用)
    - 残余电压(线-线):≤ 15 V
    - 残余电压(线-地):≤ 30 V(与PT 2X2-BE结合使用)
    - 残余电压(线-信号地):≤ 15 V(与PT 2X2-BE结合使用)
    - 电压保护水平Up(线-线):≤ 70 V(C1 - 1 kV/500 A);≤ 45 V(C3 - 25 A)
    - 电压保护水平Up(线-地):≤ 80 V(C1 - 1 kV/500 A);≤ 100 V(C2 - 10 kV / 5 kA)
    - 电压保护水平Up(线-信号地):≤ 45 V(C3 - 25 A)
    - 响应时间tA(线-线):≤ 500 ns
    - 响应时间tA(线-信号地):≤ 500 ns
    - 响应时间tA(线-地):≤ 500 ns
    - 输入衰减aE(对称):0.3 dB(≤ 5 MHz / 100 Ω)
    - 截止频率fg(3 dB):60 MHz
    - 物理参数
    - 完整模块高度:90 mm
    - 完整模块宽度:17.7 mm
    - 完整模块深度:65.5 mm
    - 环境温度范围(操作):-40 °C ... 85 °C
    - 海拔高度:最大 2000 m
    - 防护等级:IP20
    - 材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V-0
    - 颜色:黑色
    - 接线方式:螺丝连接
    - 螺丝规格:M3
    - 紧固扭矩:0.8 Nm
    - 剥线长度:8 mm
    - 导线横截面:柔性0.2 mm² ... 2.5 mm²;硬导体0.2 mm² ... 4 mm²;AWG 24 ... 12
    - 标准与认证
    - 符合标准:EN 61643-21/A1 2009
    - IEC 61643-21/A1 2008
    - 认证:UL Listed, EAC, cUL Listed

    产品特点和优势


    PT 5-HF-5 DC-ST防雷保护插头具备以下显著特点和优势:
    - 高效保护:能够为最多五根信号线提供保护。
    - 快速响应:快速反应时间确保及时防护。
    - 高传输速度:适用于高速传输线路。
    - 高放电容量:能够处理大量瞬态电流。
    - 易于检查:可通过CHECKMASTER软件版本1.00及以上的工具进行测试。
    - 广泛的兼容性:符合多种国际标准,确保在不同应用环境中都能正常使用。

    应用案例和使用建议


    应用案例
    PT 5-HF-5 DC-ST防雷保护插头广泛应用于多个行业,如工业自动化、轨道交通、通信设施等。在工业自动化中,它可以有效地保护控制系统中的信号线路免受过压和过流的影响。在轨道交通中,它可以确保信号系统的稳定运行。在通信设施中,它可以保护通信线路不受雷击和其他瞬态电压冲击。
    使用建议
    为了最大化PT 5-HF-5 DC-ST的效能,在安装时应注意以下几点:
    - 环境选择:确保安装环境温度在-40 °C至85 °C之间,海拔不超过2000米。
    - 接线方式:采用螺丝连接的方式,并且确保紧固扭矩在0.8 Nm。
    - 导线规格:根据应用需求选择合适的导线规格,柔性导线为0.2 mm²到2.5 mm²,硬导体为0.2 mm²到4 mm²。
    - 定期检查:可以使用CHECKMASTER工具进行定期检查,以确保其正常工作状态。

    兼容性和支持


    PT 5-HF-5 DC-ST防雷保护插头与多种标准相兼容,如EN 61643-21/A1 2009 和 IEC 61643-21/A1 2008。制造商提供了相关的技术支持和服务,包括产品文档、用户指南和技术支持热线,以便用户在使用过程中获得帮助。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题:无法正确安装插头。
    - 解决方法:确保接线正确无误,紧固扭矩达到0.8 Nm。

    - 问题:放电容量不足。
    - 解决方法:检查环境条件是否符合要求,确认负载电流没有超过额定值。
    - 问题:检测时显示异常。
    - 解决方法:确保使用的CHECKMASTER工具软件版本为1.00及以上,重启工具并重新检测。

    总结和推荐


    综上所述,PT 5-HF-5 DC-ST是一款高性能的防雷保护插头,它具有高效的保护能力、快速的响应时间和高传输速度,适用于各种信号线保护场景。我们强烈推荐这款产品给那些需要对信号线路进行高效保护的应用场合,如工业自动化、轨道交通和通信设施等。

PT 5-HF- 5 DC-ST参数

参数
不同电流时R值 -
额定电流 -
额定电压 5V(DC)
冷电阻 -
最大稳态电流 -
长*宽*高 45mm(长度)*52mm(高度)
安装方式 DIN导轨安装,通孔安装
